激光焊接属于非接触式焊接,是将高能量密度的激光束辐射至工件表面,通过激光与工件的相互作用,使工件熔化形成熔池从而完成焊接过程。

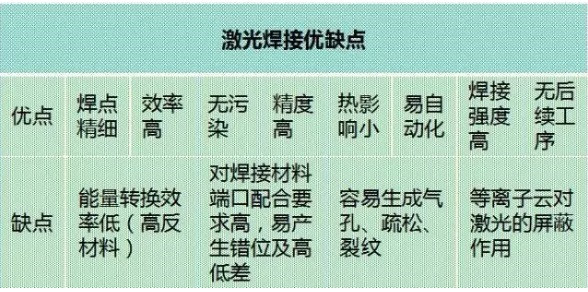

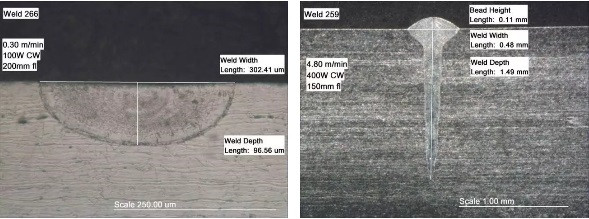

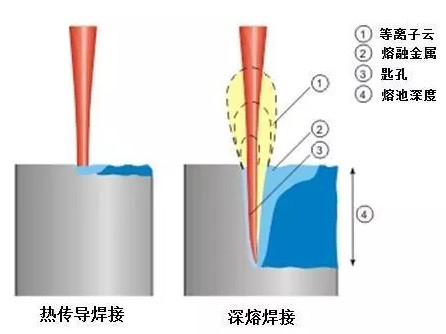

功率密度小于104~105 W/cm2 功率密度大于105~107 W/cm2

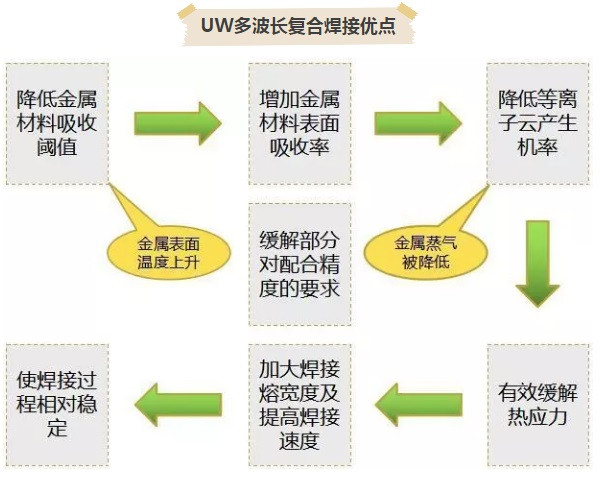

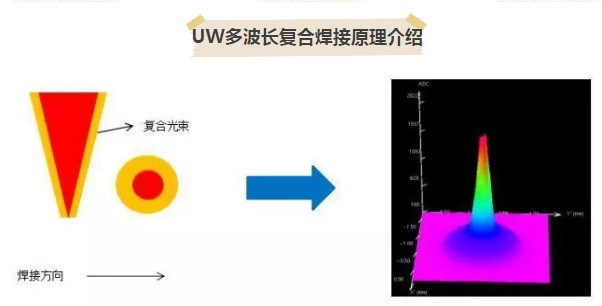

UW复合焊接技术是采用光纤激光和半导体激光同轴同时作用于材料进行焊接的新型技术,其中光纤激光作为主波段光源对材料进行深熔焊,半导体激光作为次波段光源对材料同步进行预热并增加材料熔融状态持续时间,可减少焊接内部气孔,同时提高了匙孔的稳定性,在高速焊接也能保证熔池的稳定。

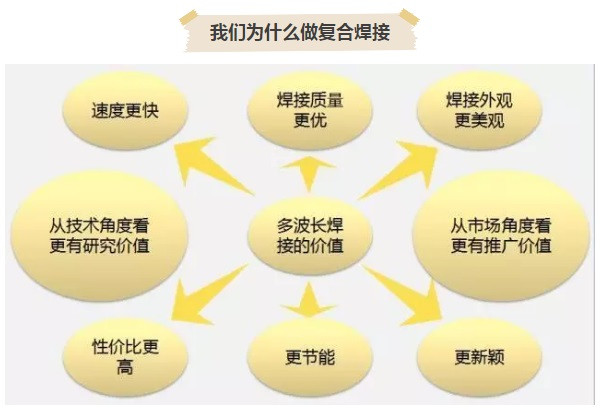

我们为什么做复合焊接

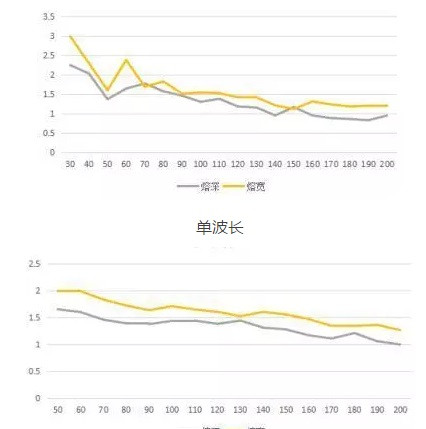

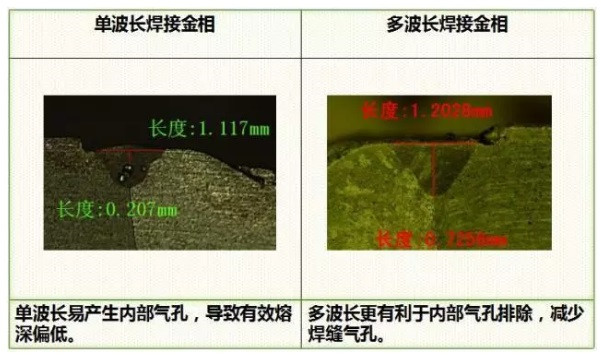

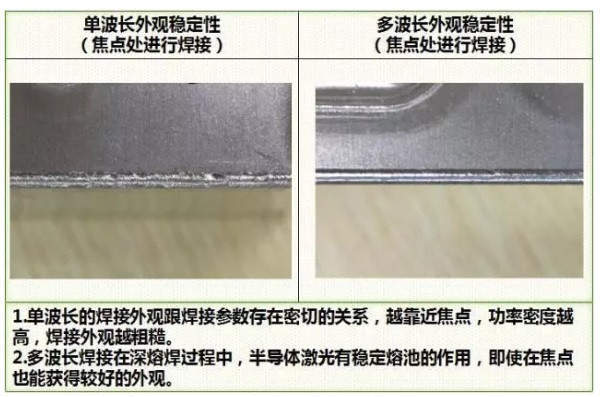

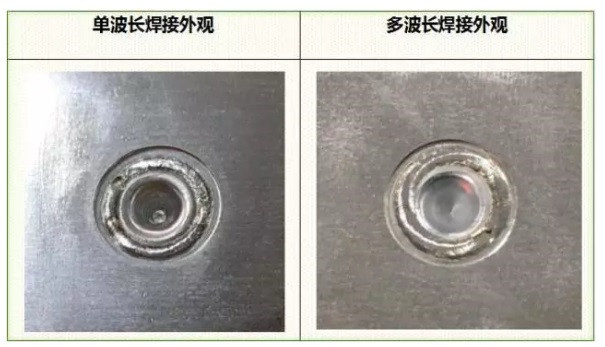

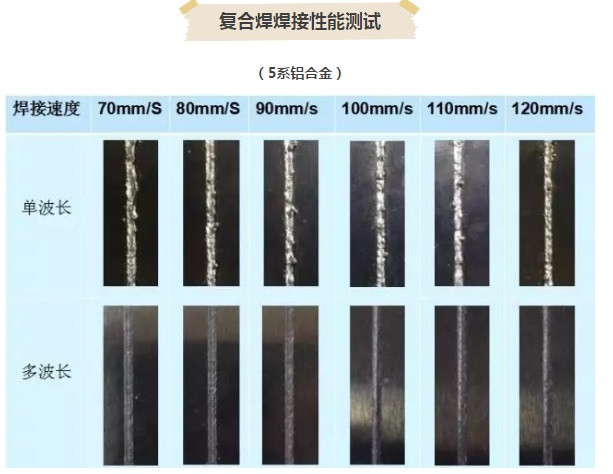

通过上述外观,金相分析图表曲线分析得出多波长更利于激光焊接。首先焊缝外观表面更加均匀,焊接效果更加稳定,而且存在的缺陷要明显少于单波长。在形貌特征上产生的飞溅附着物明显少于单波长的,并且加上金相图以及图表的趋势变化看出多波长的激光焊接明显更加稳定。

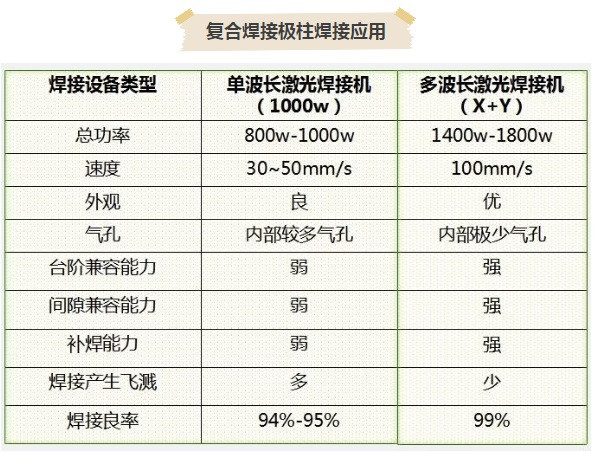

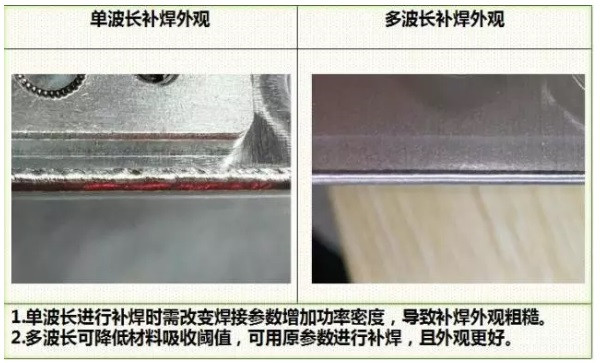

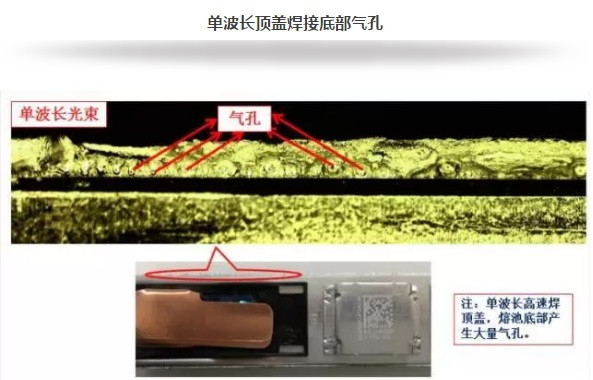

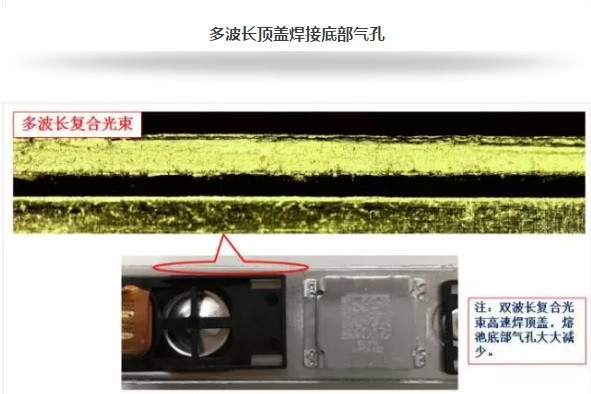

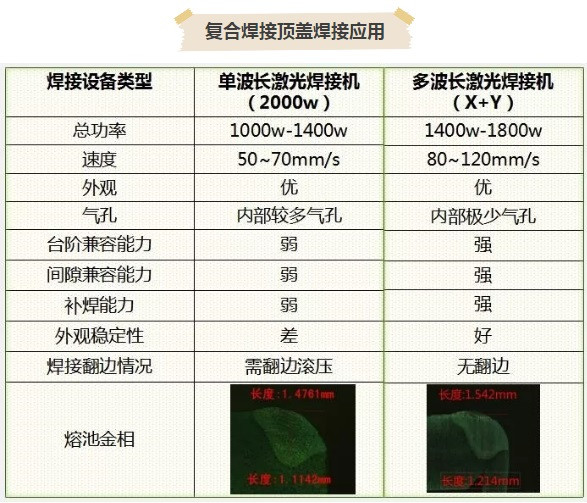

复合焊接顶盖焊接应用
转载请注明出处。
