据麦姆斯咨询报道，日本东芝（TOSHIBA）将深入开发汽车LiDAR（激光雷达）半导体业务，主要面向：（1）LiDAR中使用的光接收元件；（2）测量IC（模拟前端IC）；（3）电源IC（图1）。东芝目前正在研发这三项技术，预计到2020年完成前期开发并达到实际应用水平，然后计划将其商业化。其高精度测量IC技术和错误检测去除技术，可使LiDAR传感器的探测范围相比传统方案提高约1．8倍。
图1 典型LiDAR结构框图
图2 太阳光等强烈的背景光为LiDAR带来的挑战
图3 简单平均处理的画质问题，降低了行人的识别率
图4 SAT智能累积技术概览
图5 平均处理中的距离聚集问题
图6 传统的噪声去除方法对聚集噪音不够有效
图7 簇大小和亮度之间的关系：在LiDAR系统模拟中，簇大小与亮度平方成反比
图8 基于“信赖度”的噪声去除效果
图9 东芝提出的新技术去除噪声的结果（上方）和现有传统技术去除噪声的结果（下方）
图1 典型LiDAR结构框图
2025年市场需求将达3000万台
东芝对汽车LiDAR市场寄予厚望。根据该公司预测，未来L3级或更高级别的自动驾驶汽车数量将持续增长，这将推动LiDAR需求迅速增长。市场预计一辆汽车将安装多个LiDAR传感器，到2025年，每年的市场需求将超过3000万台。在此之后，汽车LiDAR市场仍将保持继续增长，东芝预测2025～2035年的复合年增长率（CAGR）将达到18％。
东芝开发的测量IC专为采用“直接ToF（飞行时间）”距离测量方法的LiDAR传感器而设计。 利用直接ToF距离测量方法，从红外激光器发射脉冲光，然后利用光接收元件将从物体反射回的光转换为电信号，并将其输入到测量IC，利用激光从发射到反射光返回的时间估算距离。 为了获取二维距离图像，通常使用多面镜扫描激光束。在测量IC中，执行距离图像生成等处理。
车载LiDAR需要更远的探测距离和高像素的距离图像（多个距离测量点）。例如，以时速120公里的速度行驶的车辆，其LiDAR传感器探测距离需要达到200m。
为了实现远距离探测和高像素，有必要提高测距精度（准确率）的同时，降低错误检测。
SAT智能累积技术，紧盯目标物体
为了提高测距精度，东芝开发了一种被称为“SAT（Smart Accumulation Technique，智能累积技术）”的方法，即使在各种不同的噪音环境中也能更准确地实现距离测量，该研究成果已于2018年2月在ISSCC上公布。
在上述直接ToF距离测量方法中，随着被测物体的距离增加，入射到光接收元件上的太阳光量也随着反射光返回而增加（图2）。此时太阳光等背景光线便成为噪音，使SNR（信噪比）下降。因此，需要通过累积远距离图像的多个像素来提高SNR。然而，如果采用简单地累积，远距离图像的图像质量会将低，如同进行了模糊处理，使LiDAR系统难以探测并识别诸如行人和骑行者等物体（图3）。
图2 太阳光等强烈的背景光为LiDAR带来的挑战
图3 简单平均处理的画质问题，降低了行人的识别率
对此，SAT对每个物体（如汽车和电线杆）进行反射光分类，仅累积并平均处理来自目标物体的反射光（图4），并在处理中抑制图像质量劣化。与传统累积技术相比，东芝SAT分辨率获得了4倍提高，由此实现高达200m的高画质LiDAR成像。
图4 SAT智能累积技术概览
利用新指标去除错误探测
但是，在进行平均处理时，会产生一种被称为“距离聚集（簇）”的现象，在以往的错误检测消除方法（消噪方法）中，有可能导致来自远处物体的正确的探测结果被消除（图5）。根据传统方法，例如，使用亮度作为指标，根据远距离图像的每个像素的大小是否超过阈值来判断／去除噪音（图6），有可能造成错误检测。
图5 平均处理中的距离聚集问题
图6 传统的噪声去除方法对聚集噪音不够有效
为此，东芝开发了一种算法，通过使用另一种被称为“信赖度”的指标来消除错误检测。东芝研究发现：“簇大小（N）”与亮度（L）平方的乘积与常数值（a）的相关性（N＝ a／ L2），并基于此设置“信赖度”，排除错误检测（图7）。此外，该算法能够用小规模且低功耗的电路来实现，电路规模和功耗都可控制在测量IC的1％以下。
图7 簇大小和亮度之间的关系：在LiDAR系统模拟中，簇大小与亮度平方成反比
结合上述SAT智能累积技术和新开发的错误检测去除技术，去除99％的错误检测，LiDAR传感器的探测范围相比传统方案可以提高约1．8倍（图8和图9）。

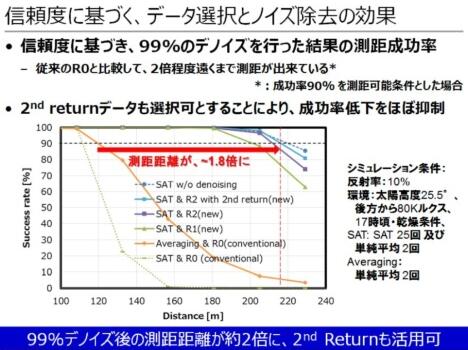

图8 基于“信赖度”的噪声去除效果

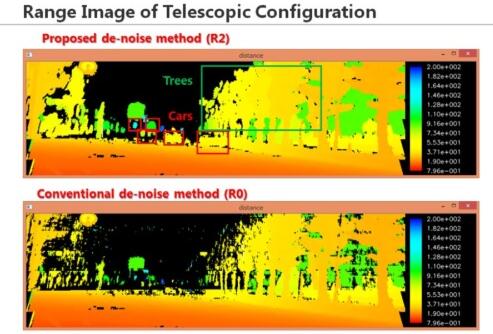

图9 东芝提出的新技术去除噪声的结果（上方）和现有传统技术去除噪声的结果（下方）
另外，东芝还正在进行光接收元件的开发。现有的LiDAR传感器通常使用APD（雪崩光电二极管）作为光接收元件。东芝正着手开发比APD更适合于高灵敏度和多信道应用的SiPM（硅光电倍增探测器）。尽管SiPM已经广泛应用于医疗设备和检测设备中的光子计数，但它们和LiDAR传感器所常用的光波长不同。因此，东芝正在开发可用于LiDAR传感器在约900nm波长范围内具有高灵敏度的SiPM。
