第五代激光入侵探测器在铁路站台越线报警系统应用优势

随着国家经济的快速增长，中国城市轨道交通也进入高速发展周期，火车、高铁、地铁等出行方式伴随着大家日常生活与我们已经有着紧密的联系，这些交通工具为我们出行，商务，旅行等提供了很大的便利同时也大大提高了我们的生活工作效率，但是随之而来的轨道交通行业的安全事故及安全隐患日益凸显，轨道交通安全问题也引起全社会的关注和话题，本文就以轨道交通站台防越线报警为主要议论方向，提供轨道交通站台人员防护及越线报警解决办法。

轨道交通站台越线报警系统的必要性

火车或地铁站台边缘在一米左右处都有一条黄色安全线，铁路部门有规定，在火车没有停稳前严禁旅客越过此线．你知道这是为什么吗？

火车在运行过程中，会带动火车周围空气随火车一起以一定的速度运动，根据流体压强与流速的关系可知，火车周围空气流速大，压强小，人若站在火车附近，人靠近火车一侧压强小，外侧压强大，在压强差的作用下，人会被“压”向火车，容易发生危险。

经常有旅客在等候火车时越过站台上的安全线，这是非常危险的，可能会掉下站台，或被列车气流卷入！为了你和列车的安全，请勿越过安全线。

站台越线防护市场应用情况

第五代激光探测器方案（应用于火车/高铁/轻轨站台防护）

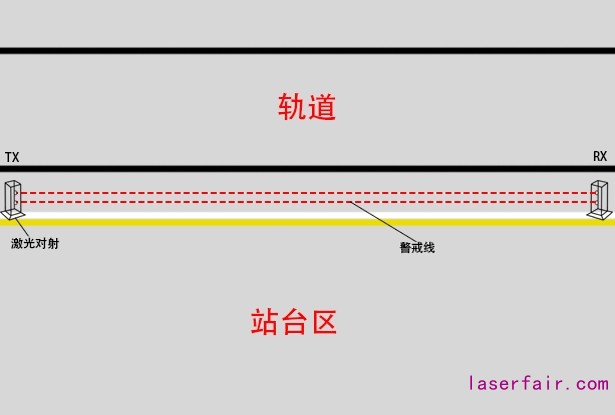

为减少轨道交通站台意外事故发生,需要火车或地铁站台边缘黄色安全线上增加激光探测装置, 对该区域进行有效监视。不同站台的激光安全防护装置有不同的设置方法: 直线段的设置方案如下图所示; 曲线段站台根据站台的加宽情况由多组激光探测装置组成, 设置方案也如下图所示。

激光安全防护装置主要由激光发射机、激光接收机、报警装置、电缆、电源及后端主机和公共广播系统等组成, 在站台列车出站端和车站控制室均设置报警装置。在正常工作状态下, 激光发射机发出一束激光光束, 由接收机接收, 形成一个完整的正常回路。当激光光束被障碍物或人体挡住而中断时, 激光接收机无法收到光信号, 报警器将发出报警信号。在本方案中, 根据不同场所设置多组激光安全防护装置,车站执勤人员负责对激光安全防护装置的状态进行远程监视和报警, 并把状态信息和报警信息上传至综合监控系统和控制中心, 实现远程监视。当激光安全防护装置检测到人员越线时,本站台越线系统系统将发出报警信号,同时, 列车出站端和车站控制室的报警装置发出报警,直至人工干预并取消故障为止。

站台越线智能语音报警系统构成

本系统由以下几部分构成：

1、检测旅客跨越站台警戒线的激光对射探测器。

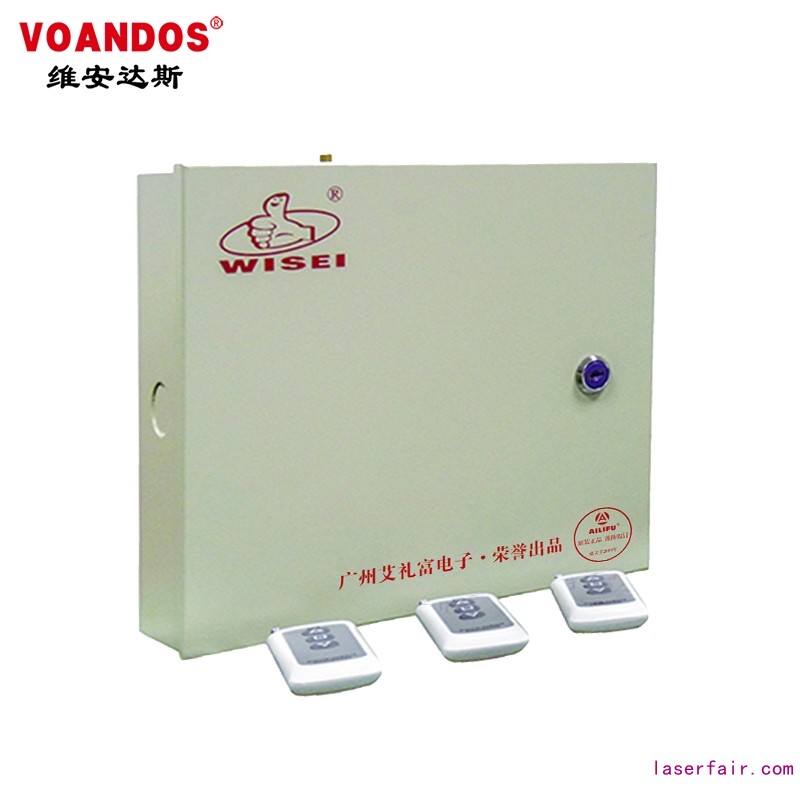

2、接收处理激光对射探测器报警信号的语音报警控制器。

3、播放告警提示的广播系统。

4、控制语音报警控制器的管理遥控器。

站台越线智能语音报警系统工作流程

激光对射探测器按照站台现场情况划分区域后成对安装，在站台首尾两端形成一道隐形防线。在警戒状态下，激光对射探测器检测到有人或较大的物体越过黄色警戒线时，激光探测器的输出信号发生改变（常闭变常开），与激光对射探测器配套使用的智能语音报警控制器在收到激光对射变化的报警信号后，自动识别是哪个区域（防区）发生报警，并即时输出对应防区的语音报警信息，通过与报警控制器相连接的广播系统播放告警语音：“XX防区旅客越线，请速退出”，语音内容也可以根据客户要求定制。越线旅客在听到广播系统的语音告警后，及时退出到黄色警戒线外的安全区域，从而达到预防事故发生的目的。

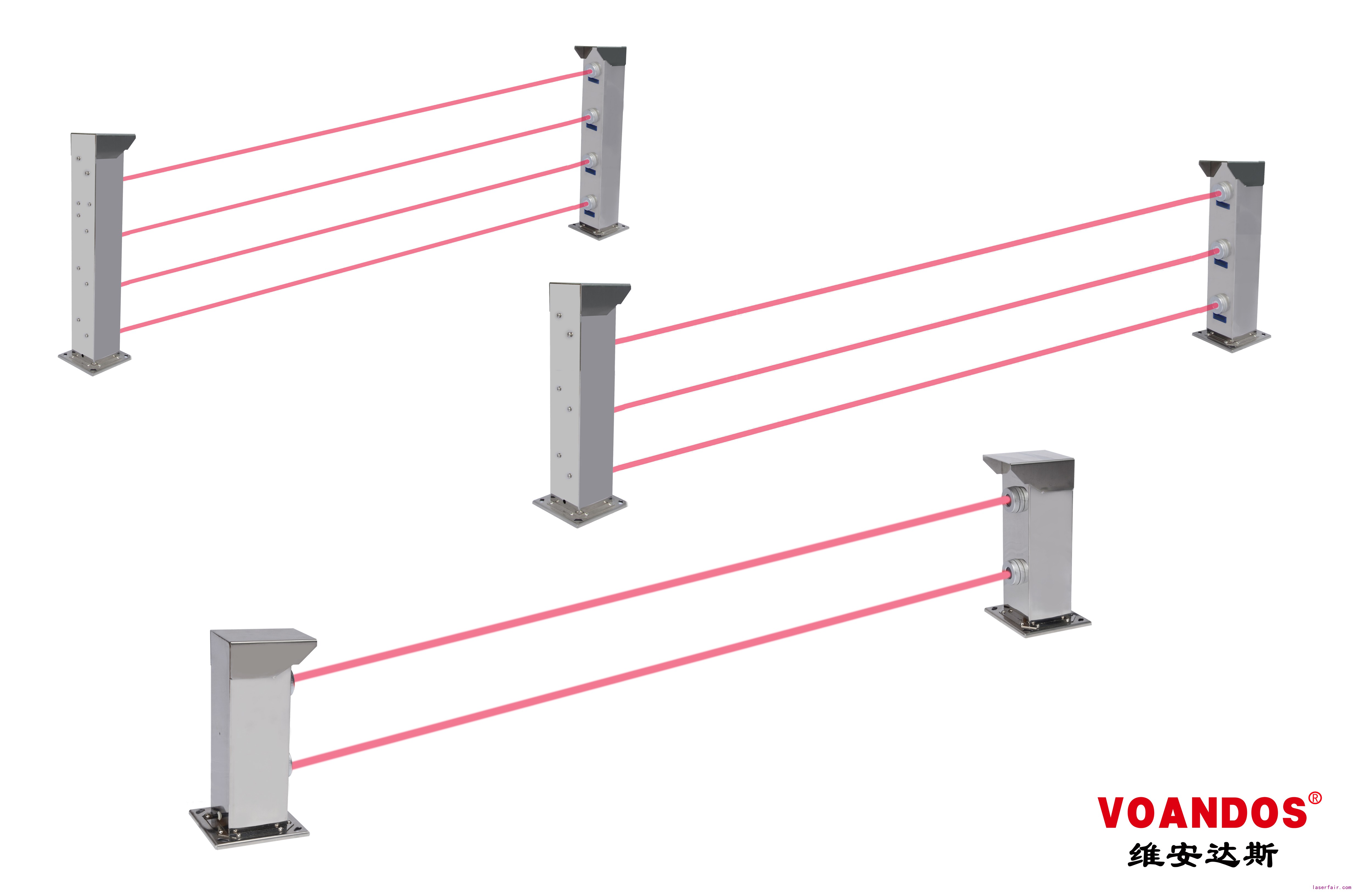

第五代激光对射探测器性能特点及技术参数

光束数量1-144光束可选，15cm合理光束间距设计，可有效探测入侵者以匍匐，钻爬、慢速移动等方式越过探测器警戒线；光束数量，光束间距也可以根据客户需求任意定制。
每个光束独立编/解码，同一对探测器无论多远距离都不会形成光束相互覆盖和干扰，在探测器之间任何位置都可以实现精准识别报警。
发射机具有调试/探测两种工作模式，配套可视化激光调试仪可以快速实现每光束精确对准。
太空舱式抗电磁破坏设计：304不锈钢外壳+内部高强度高绝缘复合支架，有效保护探测器内部激光器不受外界电磁信号、静电等破坏。
探测器内部结构采用同轴梯接360°全向设计，发射机或接收机可以根据用户现场需求，实现不同光束最多同时向四个方向工作，有效改变传统激光对射在拐角或者两个探测器交汇处需要安装两个或多个探测器而形成的拥挤和凌乱，可降低设备成本，提高安装现场美观度。
四种触发模式，单/双/三/四光束遮断报警可选，可适用于复杂环境和不同用途，稳定可靠。
任意光束可屏蔽设计，当激光发射机和激光接收机之间局部有不可移动障碍物阻挡，或用户有需要关闭某光束时即可启用此功能。
电平/开关量/IP网络信号输出可选，可直接并入现场网络视频监控系统进行信号传输，无需单独布线，大幅降低施工成本。
全密封设计，防虫、防尘、防水，防护等级达到IP67（证书号HTT190809326I）。
报警响应速度10mS-1000mS 范围内8挡可选，也可任意定制。
多层镀膜窄带滤光镜片+全数字式接收放大整形滤波电路，有效滤除环境中的各种干扰光源。
接收机每光束采用独立高亮度蓝光指示灯组对准指示，探测器每个光束工作状态一目了然，调试安装极为方便。
根据现场环境和用户需求，对射式、反射式、便携式、灯饰型、网络型任意可选。
通过class1类安全激光认证、CE认证，ISO9001-2015质量管理体系认证。
通过中国国家安全防范报警系统产品型式检测和中国国家强制认证产品3C认。
