微孔玻璃基板技术 TGV(Through Glass Via)在现代电子和半导体行业中展现出了重要的市场应用价值,尤其是在先进封装技术中,如AI算力封装、射频、光通讯以及Mini/Micro LED等领域,展现出重要的市场应用前景。
相比于TSV(硅通孔),玻璃通孔的优点:
☑ 优良的高频电学特性。玻璃材料是一种绝缘体材料,衬底损耗和寄生效应大大减小,保证了传输信号的完整性;
☑ 热膨胀系数可调。玻璃热膨胀系数可调,可以降低与不同材料间的热失配;
☑ 超薄玻璃衬底易于获取。超大尺寸和超薄面板玻璃以及超薄柔性玻璃材料易获取。
☑ 工艺流程简单。不需要在衬底表面及TGV内壁沉积绝缘层,且超薄转接板中不需要减薄;
☑ 机械稳定性强。即便当转接板厚度小于100µm时,翘曲依然较小;
作为一种可能替代硅基板的材料,玻璃通孔(TGV)三维互连技术因众多优势成为当前的研究热点。
玻璃通孔技术是约束TGV发展的主要困难之一。TGV通孔的制备需要满足高速、 高精度、窄节距、侧壁光滑、垂直度好以及低成本等一系列要求。
不同玻璃通孔制备方法对比:
TGV通孔制备的方法有喷砂、机械钻孔、干法刻蚀、湿法腐蚀、聚焦放电等,然而上述方法都有明显的缺点,目前TGV通孔制备的使用最广泛的方法是:激光诱导刻蚀。

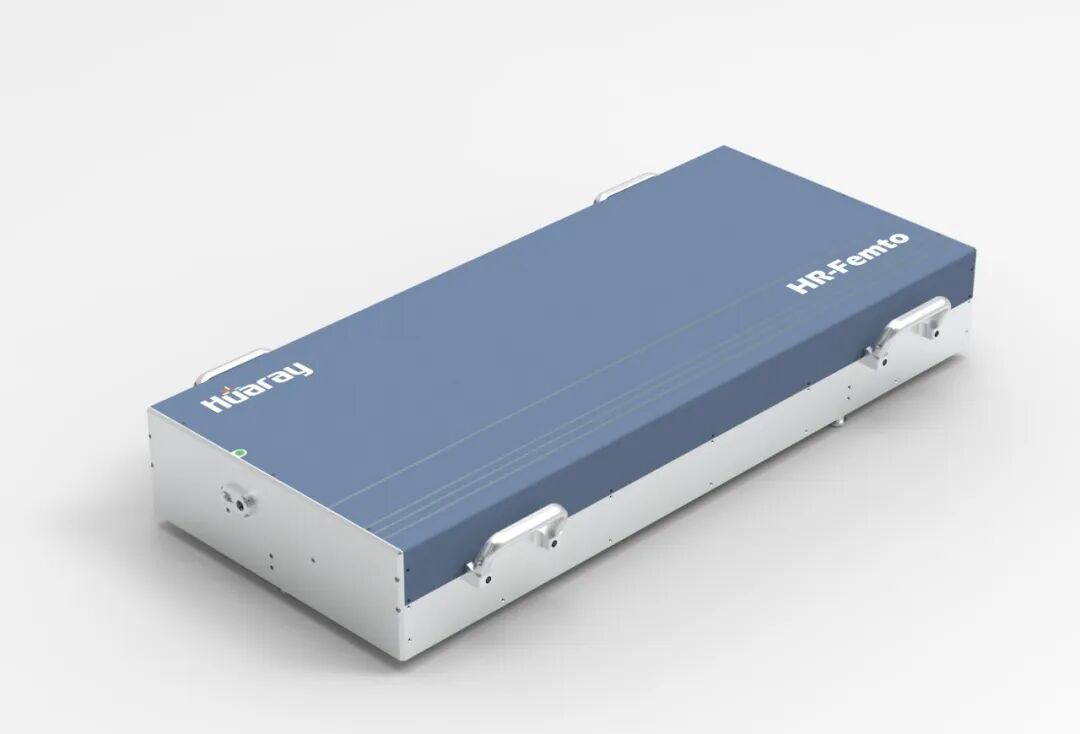

Femto 飞秒激光器玻璃改质
▸ 激 光 器:Femto-1000
▸ 脉 宽:<3 ps
▸ 切割效率:3000-5000 孔/s
Femto飞秒激光器在TGV通孔中的应用,不仅提升了加工精度和质量,还拓宽了设计自由度,是实现高密度集成和微纳电子器件制造的关键技术之一。Femto 飞秒激光器在TGV通孔中主要有以下优势:
▸ 高精度与小尺寸加工能力
▸ 非热效应加工:加工几乎不产生热量,保证了玻璃通孔边缘的光滑度和完整性。
▸ 材料广泛适用性:在TGV应用中,不同材质的基板都能够被有效处理。
▸ 深宽比高:可直接钻出高深宽比的微孔,无需后续的化学蚀刻或机械加工。

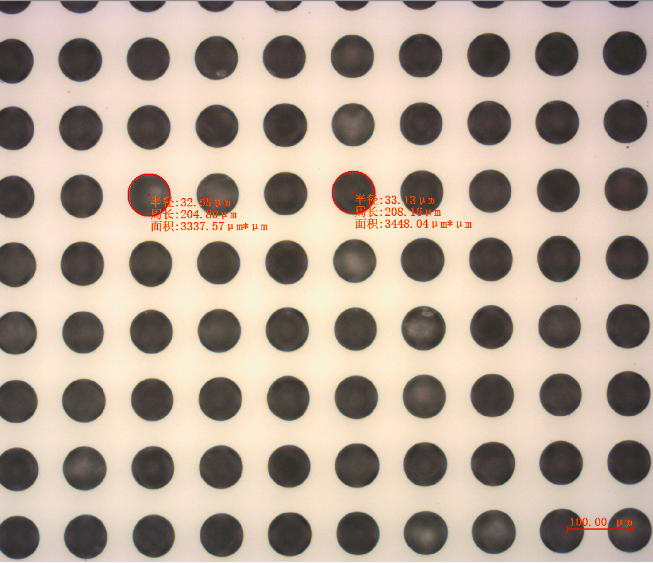

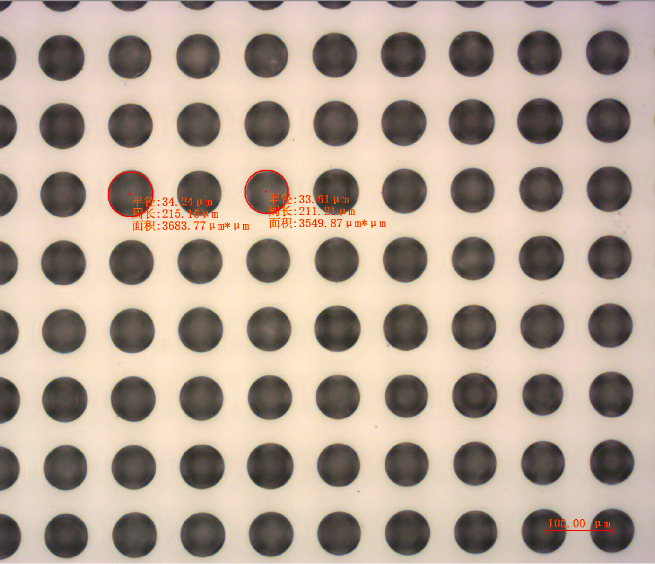

改质后腐蚀成孔效果(小孔):

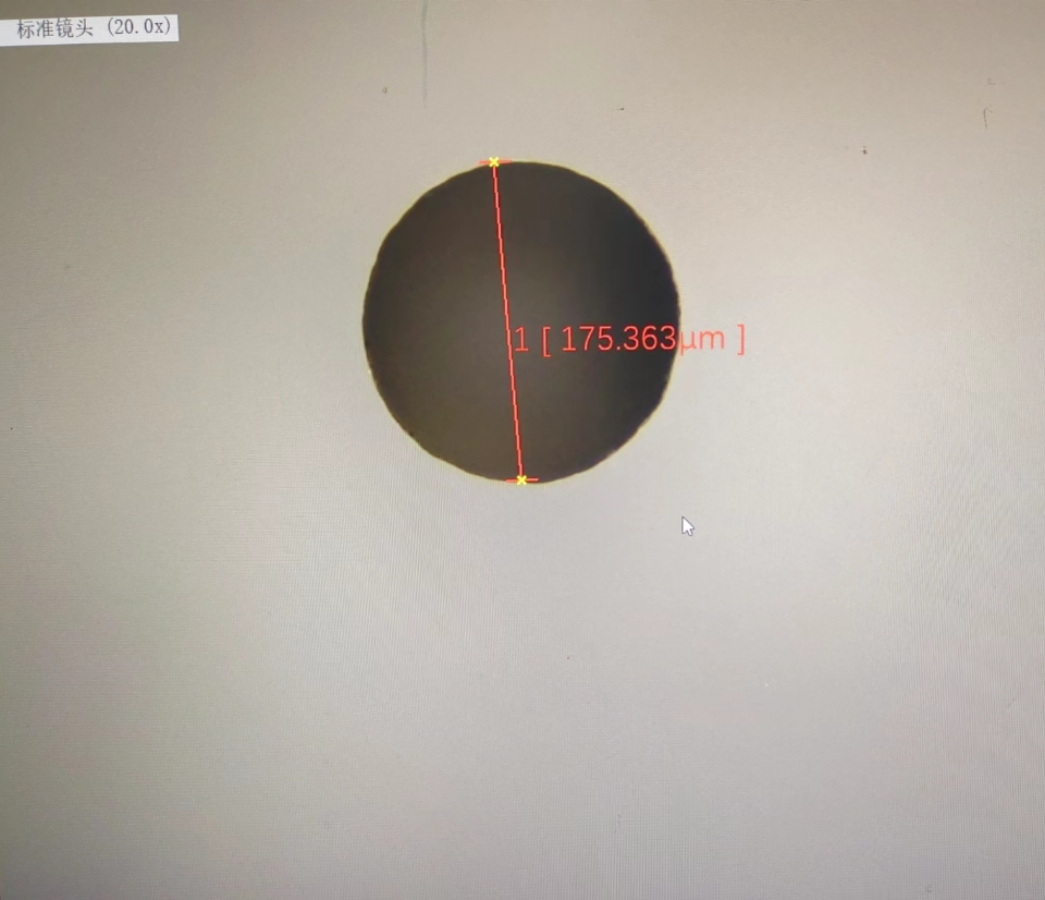

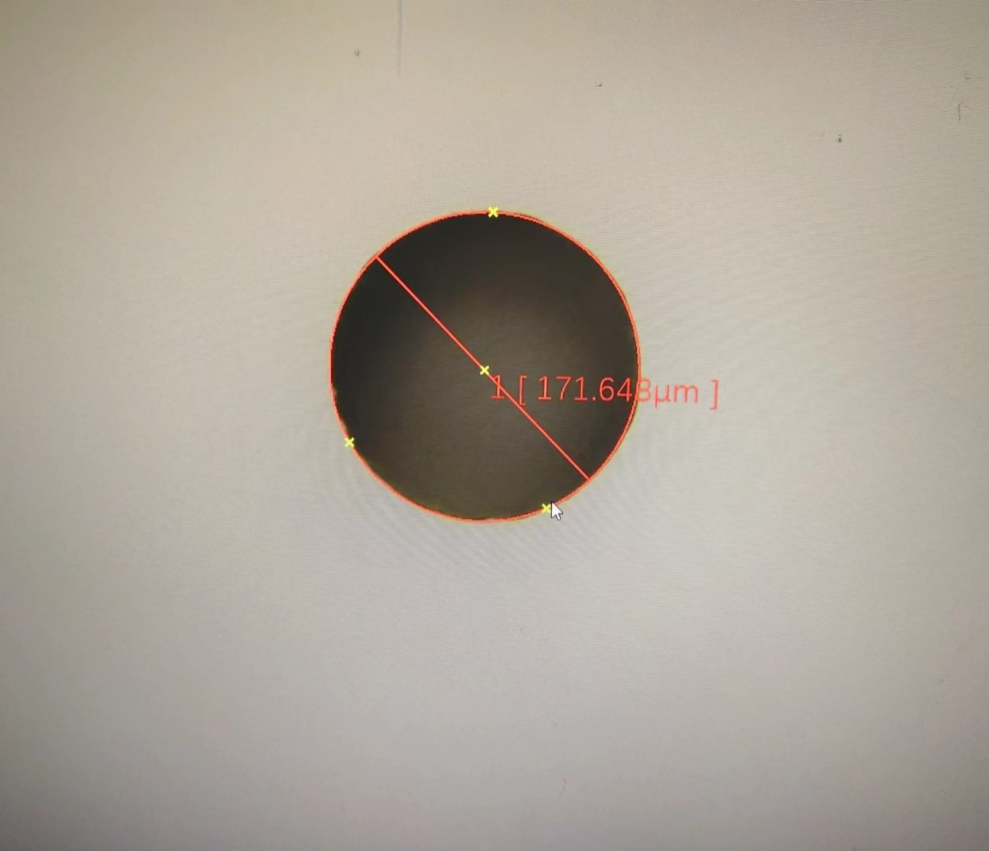

改质后腐蚀成孔效果(大孔):
通过Femto 飞秒激光器超快脉冲激光诱导玻璃产生变性区,该区域更容易被氢氟酸刻蚀,基于这一现象可以在玻璃上制作通孔/盲孔。采用华日激光Femto飞秒激光器,TGV通孔激光诱导刻蚀法具有成孔质量均匀,一致性好,孔圆度小于3μm,无裂纹,成孔速率快!
