基于VB的台达PLC与监控计算机的串行通信实现(一)

星之球激光 来源:中电网2013-03-07 我要评论(0 )

1 引 言 现场设备层中的设备种类繁多,有传感器、启动器、驱动器、I/O部件、变送器、阀门等等,当然也包括现场检测仪器仪表设备。 PLC 是现场设备控制层不可缺少的部分...

1 引 言

  现场设备层中的设备种类繁多,有传感器、启动器、驱动器、I/O部件、变送器、阀门等等,当然也包括现场检测仪器仪表设备。PLC是现场设备控制层不可缺少的部分,已经非常普及,如何简便地实现与PLC的交互已经成为众多厂商新的竞争战场。由此产生了人机界面等软件产品,这些产品的出现简化了对PLC的控制、操作,使PLC的应用更加方便;但也有其共同的缺点,价格普遍偏高和可二开发性较差。VB作为“原始”的编程语言在这两方面无疑有着明显优势的,本文结合一个简单的案例,用比较基础的概念讨论如何通过VB实现PC与PLC之间的通信问题,这对刚涉步控制领域的工程师或许是有帮助的。在现场设备层中各式各样的设备都可以和计算机联机,而最简单的自动化联机方式就是使用串行通信,VB提供了串行通信控件可以让开发者开发出串行通信的系统程序,以下是对相关问题的粗略讨论。

2 串行通信基本概念

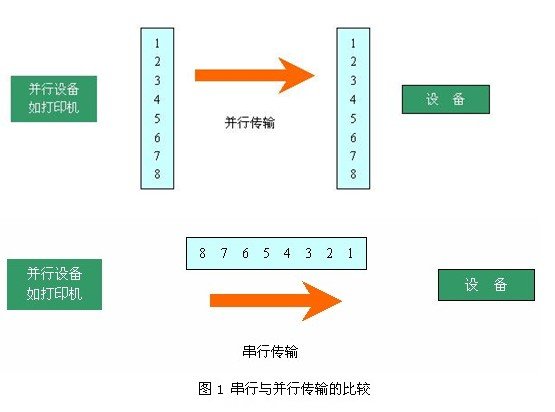

  数据通讯中有两种类型的通信形式,即并行通信(Parallel Communication)和串行通信(Serial Communication)。例如,如果有8位数据需要传送,那么并行通信一次就可以完成8位的传输量;而串行一次只能传送1位。图1表示了两种不同的通信模式,常用的串行通信也有两种,分别为RS-232和RS-485。





  2.1 RS-232 串行通信

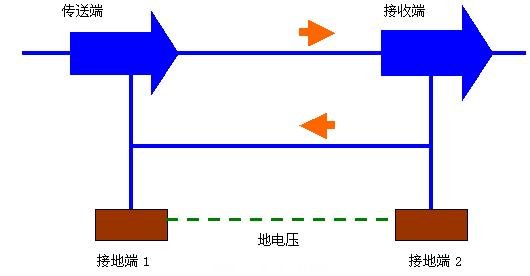

  RS-232的信号准位是参考地线而言的,如图2所示。相对于参考接地端1传输端传送数据;接收端则相对于参考接地端2复现出传送端的传送的数据。



  图2 RS-232 串行通信示意图

    由图2可知,由于两个接地端准位不一定一样,而且很容易受到干扰,所以信号在RS-232线路传输时,很容易产生错误。

  2.2 RS-485串行通信

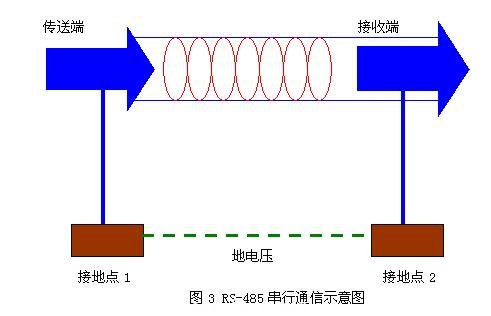

  RS-485的信号传输方式如图3所示。

#p#分页标题#e#

  RS-485的信号被传送出去时会分成正负两条线路,当到达接收端后,在将信号相减还原成原来的信号;如果将原始的信号表示成(DT),而被分成的信号分别标示成(D+)及(D-),则DT=(D+)-(D-)。同理,接收端在接收到信号后,也依据上式还原成原来的样子。如果线路受到干扰,两条线路的信号分别为(D+)+Noise与(D-)+Noise。接收端还原信号为(DT)= [(D+)+Noise]-[(D-)+Noise],与先前结果一样,所以RS-485可以有效的防止噪声的干扰。



转载请注明出处。
