1引言

　　随着计算器技术的发展，通讯传输在工业自动化控制领域得到越来越广泛的应用。由于串行通讯方式具有使用线路少、成本低、简单易用，特别是在远程传输时，避免了多条线路特性的不一致而被广泛采用。现在各PLC生产厂家都极其重视通讯在PLC推广中的应用，并且各具有优势特点，合理利用PLC串行通讯功能将极大的降低自动化项目成本，提高产品竞争力。

2 串行通讯简介

　　计算机通讯即是不同的设备通过线路互相交换编码数据，其主要目的在于将数据从某端传送到另一端，实现信息的交换。通讯通常有并行和串行两种方式，由于并行传输方式在数据电压传送的过程中容易衰减互扰，并且线路工程费用较高，而串行通讯方式则能很好的解决这些问题，因此在工业应用中绝大多数使用串行通讯。

　　串行通讯的基本接口方式分为RS-232和RS-485两种标准。

　　2.1 RS-232接口

　　（1） RS-232-C接口连接器一般使用型号为DB-9的9芯插头座，只需三条接口线，即“发送数据”、“接收数据”和“信号地”即可传输数据，其9支脚位的定义如下表1所示。

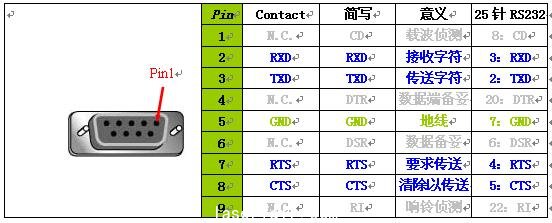

　　表1 RS-232-C接口连接器定义

　　（2） 在RS232的规范中，电压域值在+3V---+15V（一般使用+6V）之间称为“0”或“ON”；电压在-3V----15V（一般使用-6V）之间称为“1”或“OFF”；计算机上的RS-232“高电位”约9V，而“低电位”则约-9V。

　　（3） RS-232为全双工工作模式，其讯号准位是参考地线而得，分别作为数据的传送和接收；实际应用中其传输距离可以达到15米。只具有单站功能，即一对一通讯。

　　2.2RS485接口

　　（1）采用正负两根信号线作为传输线路。

　　（2）RS-485的电气特性：逻辑“1”以两线间的电压差为+（2—6） V表示；逻辑“0”以两线间的电压差为-（2—6）V表示。#p#分页标题#e#

　　（3）RS485为半双工工作模式，其讯号是正负两条线路讯号准位相减而得，是差动式输入方式，抗共模干能力增强，即抗噪声干扰性好；实际应用中其传输距离可达1200米。具有多站能力，即一对多的主从通讯。
