第1页：RTG-11模拟激光影像射击系统

　　军警影像射击训练系统是采用计算机软硬件技术、计算机图形图像技术、投影技术构建的新一代军警用多功能软硬件训练环境。系统支持日常高密度训练，考核和比赛；采用计算机软件技术，具有全面便捷的管理功能；系统可扩展性好，可根据用户要求添加功能；系统支持二次开发，用户可自行修改、建立训练科目；系统日常运营维护成本低，升级换代方便。

一 训练产品模块组成

　　基本模块：

　　实弹/激光影像靶场射击训练模块；实弹/激光影像情景射击训练模块；实弹/激光影像对抗射击训练模块；

　　选配模块：

　　影像激光瞄靶轨迹分析模块；多投影屏幕无缝拼接显示模块；

　　二 影像打靶激光射击训练模块

　　影像打靶激光射击训练是面向基础精度射击的训练模块。采用投影技术在屏幕上同时显示多靶道各种类型靶标，多套路打靶训练。

　　影像打靶主要技术参数和特点：

　　支持多投影机拼接，支持多靶道同时射击，每个投影屏幕2—4靶道；各种靶标（胸环靶、半身靶、侧身靶、人像靶、人质靶、部位靶、动物靶等）；室内外3维环境移动靶射击，平面移动靶射击；室内外3维环境起倒靶射击；室内外3维环境隐现靶环射击训练；三维环境多隐显、移动目标高精度（非靶环方式）射击训练；单人多靶、多人多靶射击训练；奔跑人目标靶射击；从7米到50米多种距离靶；0.1环报靶显示精度；射击信息标注，放大影像报靶，语音报靶；训练管理和控制软件；

开放式靶标规范，支持用户自行设置靶标和训练环境。

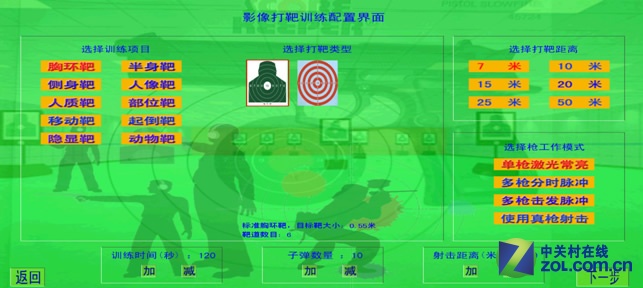

影像打靶软件主配置界面

　　影像打靶界面可以选择训练科目、靶标类型、打靶射击距离、训练时间、子弹数量以及人在影像屏幕前的实际打靶距离等。根据训员数量可以选择训练激光枪的工作模式。

靶道数量和信息显示等控制可以在配置文件中指定。

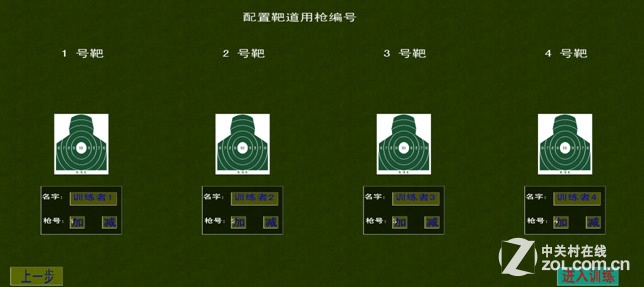

影像打靶靶道配置

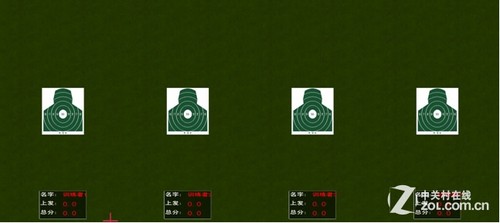

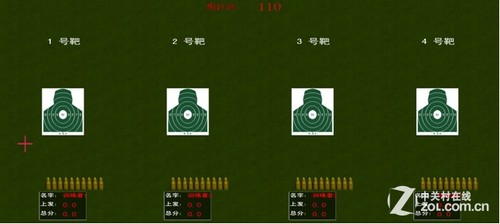

影像打靶训练界面（有信息显示）

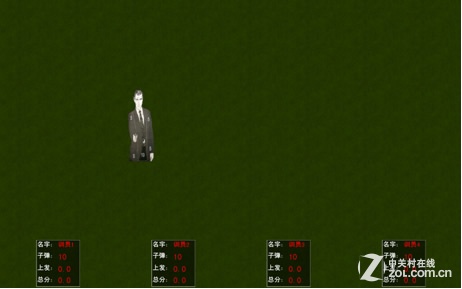

影像打靶训练界面（无信息显示）

　　1胸环靶

　　预设置多种胸环靶标，可自定义追加。

2 半身靶

3侧身靶

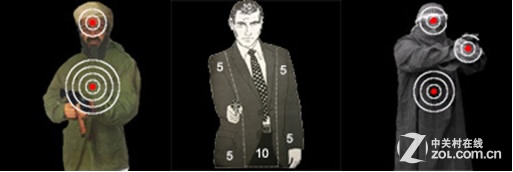

4 人像靶

5人质靶

　　6 部位靶

7移动靶

　　移动靶分为三维环境移动靶（在虚拟靶场中射击移动靶）和二维环境移动靶，二维环境移动靶可以自定义多种靶标。移动靶的移动速度，移动方式可以由用户配置。#p#分页标题#e#

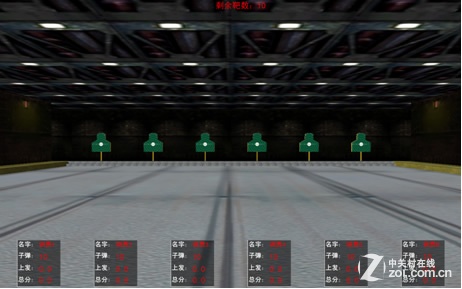

三维环境移动靶射击训练

二维环境移动靶射击训练

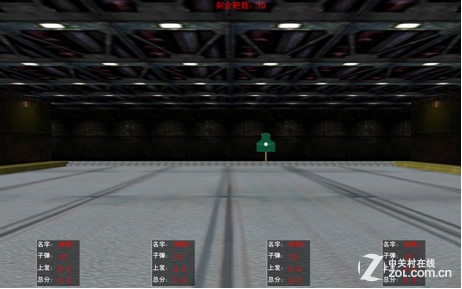

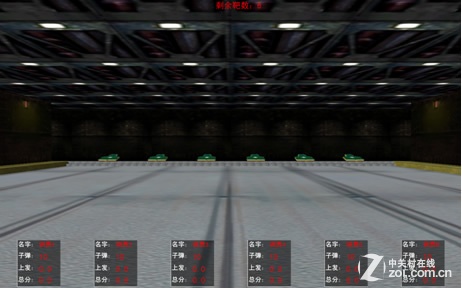

　　8起倒靶

　　起倒靶为三维环境射击射击训练，起倒靶的翻起、站立、倒下时间参数由用户配置。

站立的起倒靶

倒下、翻起的起倒靶

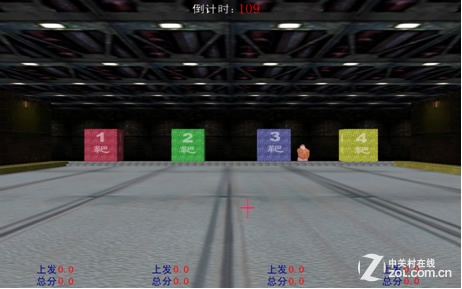

　　9 隐显靶

　　隐显靶为三维环境下卡通影像靶射击，影像靶在遮蔽物后面以各种姿势闪出。

三维环境隐显靶射击训练

　　10动物靶

第2页：RTG-11模拟激光影像射击系统

　　三 情景训练激光射击训练模块

　　情景训练激光射击训练模块是在投影幕上播放预先制作好的情景影像，考核被训人员对事件的处理，对各种警用装备的使用。情景影像环境由多分支视频组成，分支可由装备触发（如射击，挥警棍等），也可以有环境传感器触发（如开关门，从隐蔽处现身等）。训练前期进行节目制作，设定可射击目标类型、部位及射击热区，以及分支、成绩评定等。

　　模块主要技术参数和特点：

　　50个以上情景训练节目，涵盖遭遇、盘查、谈判、解救人质、狙击等训练科目； 支持高清双屏无缝拼接节目；自动记录射击结果，自动对装备使用进行评估；射击记录存档保存；支持事后回放并标注射击点位置；多功能脚本系统支持各种复杂剧情和多装备混合训练；支持传感器触发剧情分支，实现现场互动；一体化节目管理界面，方便训练选择和安排；支持关键帧插值技术，极大减少热区制作工作量；开放式脚本规范，可结合会声会影、PhotoShop软件自行制作节目；情景训练节目制作指南手册。

　　主要节目内容：

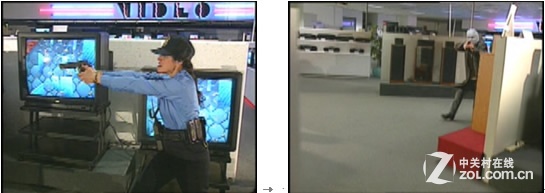

　　1 电子商店

持枪抢匪进入一家电子商店，警察接到报警后赶到现场......

2 黑帮总部

　　在黑帮总部前与持有武器的黑帮分子展开激烈枪战......

　　3 酒吧枪战

　　犯罪分子在酒吧聚会，警察接到消息后赶到现场与犯罪分子展开枪战。

　　4 汽车追逐

　　犯罪分子开车逃跑，警察接到消息追赶与犯罪分子展开枪战。

　　5 实战练习

　　警察总部开展实战练习，警员进行训练，快速分析射击时机及射击对象。

　　6 隐蔽枪战

　　犯罪分子躲藏在一个废旧的小楼里，警察得到消息后赶到并与犯罪分子交火。

　　7 边境造船厂

　　边境造船厂出现犯罪分子，警察接到报警后赶到与犯罪分子展开激烈枪战。

　　8 边境沙滩

　　犯罪分子集体去边境沙滩游玩，警察得到信息后赶到与犯罪分子展开枪战。

　　9 边境码头

　　犯罪分子准备从边境码头出逃，警察得到消息后赶到与犯罪分子发生激烈交火。

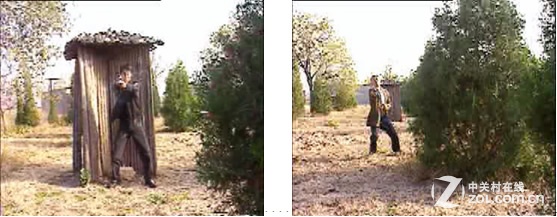

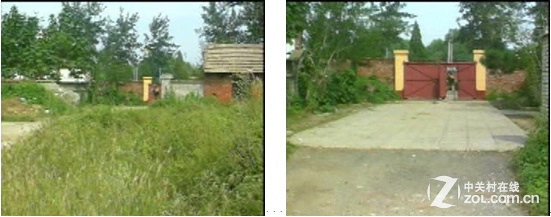

　　10搜索罪犯

特警在郊外搜索罪犯，遭遇持枪顽抗，寻找合适机会，快速击毙歹徒。

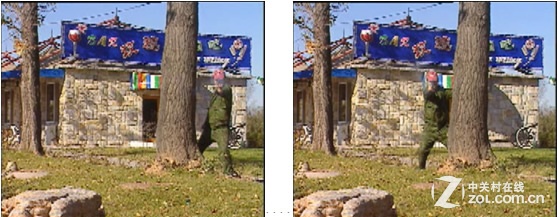

11树后顽抗

　　歹徒以大树为掩体，与我公安干警持枪顽抗，寻找合适机会，快速击毙歹徒。#p#分页标题#e#

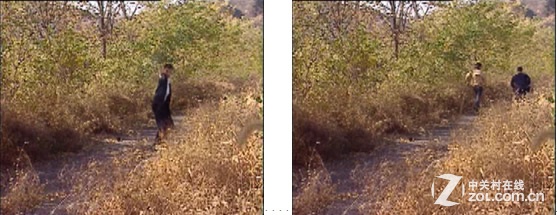

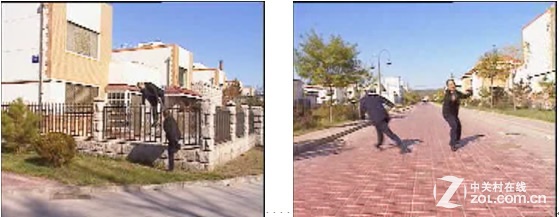

12野外追捕

　　特警在野外追捕疑犯，疑犯持枪顽抗，寻找合适机会，快速击毙歹徒。

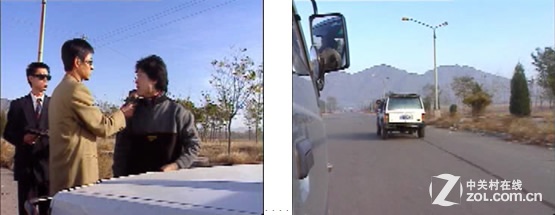

13杀人劫车拒捕

　　一伙歹徒在杀人劫车之后逃逸，我特警展开追击，寻找合适机会，快速击毙持枪顽抗歹徒。

图片说明

　　14盗窃犯拒捕

　　两盗窃犯在拘捕途中，欲持枪顽抗，及时击毙。

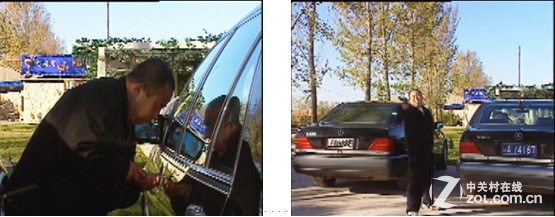

15盗车拒捕

　　盗车犯在拘捕过程中，欲持枪顽抗，及时击毙。

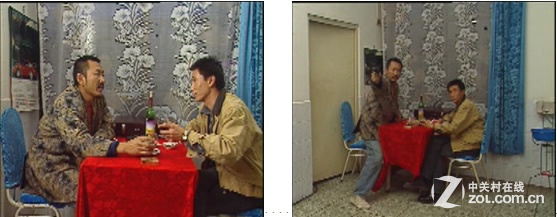

16酒馆拒捕

　　两名歹徒在酒馆拒捕，欲持枪顽抗，及时击毙歹徒。

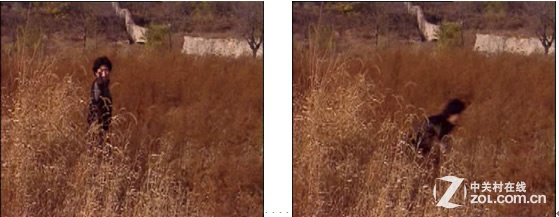

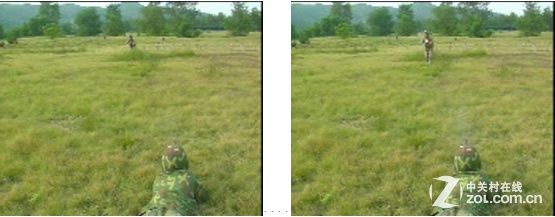

17野外草丛

　　与持枪歹徒野外遭遇，迅速击毙。

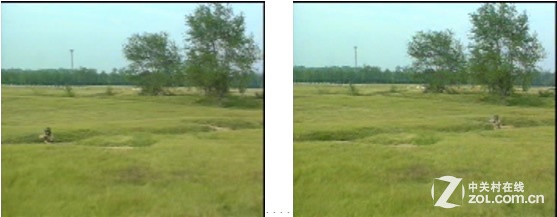

18特警训练01

　　击毙利用墙体掩护的持枪目标

19特警训练02

　　击毙不同靶位的持枪目标。

20特警训练03

　　快速击毙靠近的持枪目标。

第3页：RTG-11模拟激光影像射击系统

　　四 影像对抗激光射击训练模块

影像对抗激光射击训练模块是采用摄像和投影技术结合使分组人员虚拟面对面进行对抗射击训练。采用掩体、伪装、障碍等遮蔽物构成一定的情景环境，通过广角摄像机拍摄对手及所处环境画面实时显示在本方投影屏幕上，并通过录音设备同步播放对手现场声音，形成真人面对面的对抗射击环境。

　　影像对抗训练一般一般要求现场配有两套或两屏以上的训练环境。

　　模块主要功能如下：

　　支持单屏对单屏，双屏对双屏的射击环境；

　　支持外场环境影像实时接入；

　　可实时判定命中结果，对抗胜负结果自动报告；

　　射击关键信息自动记录、回放和评估；

　　双场地通话指挥功能；

　　多投影屏幕无缝拼接支持2屏对2屏的复杂环境对抗；

　　系统具有成绩显示、考核、存档、查询和打印功能；#p#分页标题#e#

　　训练管理和控制软件；

　　全训练过程第三视角录播系统（选项）。

　　2 检测系统

　　激光射击检测系统采用红外摄像机，实弹射击检测系统采用热像仪。支持多部摄像机拼接检测，实现高精度弹着点检测。

　　检测系统主要性能指标如下：

　　单摄像机单屏配置报靶精度2投影像素；

　　双摄像机单屏配置报靶精度1投影像素；

　　精度靶专用报靶摄像机报靶精度2毫米；

　　最高支持单屏4摄像机拼接检测；单部高清AV摄像机拍摄分辨率768×576，双机拼接分辨率1024×768，四机拼接分辨率1440×1024；可保证检测采集精度不大于屏幕投影像素；

　　可调制的激光分时系统，多人同时射击无误报；

　　检测摄像机自动校准投影屏幕，单屏校准点高达24×18点；

　　支持多种规格摄像机，如视频摄像机(含热像仪)，图像摄像机，USB摄像头等；

　　检测系统传输延迟根据选配摄像设备而定，图像摄像机800×600分辨率最高可到70帧/秒，14.3毫秒传输延迟20毫秒；

　　外挂式红外滤光片；

　　3年质保。

　　注：

3 训练用警械

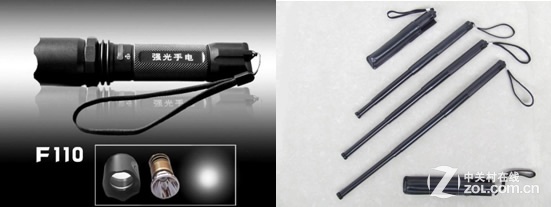

　　系统支持常用警械（如枪支、辣椒水、警棍、手电筒）的互动检测功能。在高仿或全真的警械上安装红外激光发射器和传感装置，支持瞄准、射击、挥动、开启等的互动操作。

　　高仿真全金属激光枪（多备枪）；射击反应时间0.1秒；主机控制分时激光发射，多人同时射击无误报；系统支持软件准星校准，免去机械校准的麻烦；内置无线通信模块，支持8只枪同时射击；无线通信系统多信道，支持多系统同场使用；内置可充电聚合物锂电池，配专用充电器；可配置多种激光发射模式，支持各种训练方式；枪上设有操作键，可直接控制节目选项；可以选配真枪外挂激光器；可选气动激光枪；1年质保。

　　4 典型系统硬件配置

　　主要硬件组成如下：

　　高亮度投影机（5000流明以上，每通道4*3米，可多通道拼接）；影像计算机（单台支持1-2通道）；高清摄像机（1920*1080单部支持1-2通道，1440*1050支持1通道）；弹着点检测计算机（单台支持1-2通道）；弹着点检测红外摄像机（每通道1-2部）；激光枪及无线通信系统；投影幕（支持无缝拼接）；在线录播设备；网络设备；音响设备；UPS电源；机柜（选项）；

　　第三视角录像设备（选项）
