HIT专利从2015年过期，现在各家发展HIT已无专利方面的障碍，核心障碍在于如何把成本做低，HIT成本方面的障碍主要来自1、设备未完成国产化单位产能投资额度较高;2、产量较小导致N型硅片、关键辅材价格较高。第二个问题是一个先有鸡还是先有蛋的问题，所以HIT真正想获得量产突破，必须实现关键设备的国产化突破并把单位产能的投资成本大幅降低。这些年我们国家在高精尖设备领域接连突破，我国的装备制造业正在快速由大变强，这也是我对HIT技术路线如此有信心的原因所在。



一、看好HIT电池路线的原因



看好HIT技术路线是因为：



更高的效率潜力(目前最高25.6%，叠加IBC的效率记录是26.63%)



更高的双面率(理论双面率可做到98%)



更大的降成本潜力(工艺步骤少、硅片薄片化潜力大)



更低的衰减(无P型组件常见的光致衰减现象)



更优秀的温度系数(温度系数为-0.258%，常规晶硅电池为-0.46%)



更适合与叠瓦技术相结合(HIT电池柔性不易隐裂，更适合)



下面我们逐条分析HIT电池的每一个点。



1、更高的效率潜力



HIT采用N型硅片具有较高的少子寿命，同时HIT采用特殊的非晶硅钝化的对称结构可以获得较低的表面复合速率，这些特点是的HIT电池可以获得很高的开路电压(HIT电池开路电压740mv、perc电池开路电压660mv，引述自易治凯先生)，最终效率潜力比目前P-perc电池片要高1.5~2%。实验室效率记录方面，P-perc电池目前最高实验室效率最近由晶科能源取得23.95%;三洋则是HIT电池效率记录的保持者，效率为25.6%。量产平均电池效率方面，目前国内领先的P-perc电池效率可做到21.7%，年底实现22%的效率水平;而以晋能科技为代表的HIT目前量产电池片效率为23.27%，年底有望实现24%的平均量产效率。





2、更高的双面率



HIT电池由于其独特的双面对称结构使其更易于制作成双面电池，目前双面率在85%，而未来真正成熟产业化应用的时候，HIT双面率有望达到95+%的水平，这就意味着未来某个不走心的安装工人把HIT组件正反面安反了，其实际发电功率也不会有太大损失。P-perc方面目前隆基已经实现了82%的双面率，这已经非常了不起的成绩了，但是由于其特殊的背面开槽的结构，未来再把双面率做高将会面临越来越多的困难。



3、更大的降成本潜力

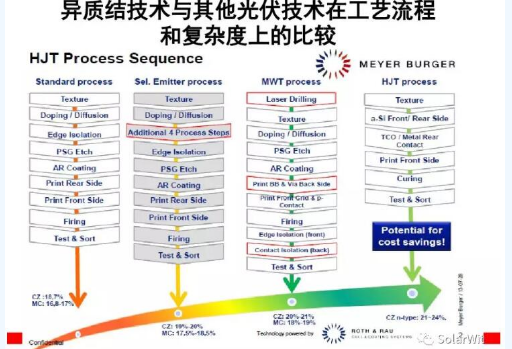

HIT电池虽然目前成本更高，但是未来降本的空间十分巨大，而且我认为在相关条件成熟时，HIT组件的成本甚至有潜力低于P-perc组件，这主要是由于第一：HIT电池加工温度低(240度)所使用到的硅片有潜力做到更薄，HIT电池未来真正成熟之际，可使用100微米厚度的硅片;而P-perc继续降低硅片厚度的空间十分有限，由于其背部的铝背场温度系数和硅片温度系数不同，过薄的P型硅片容易产生隐裂，此外P型电池扩散工艺的加工温度为800~900度，过薄的硅片容易在高温下翘边。第二：除了硅片薄化的降本空间更大以外，HIT的工艺步骤也更为简便，全部生产流程的工艺步骤仅为四步;而晶科P-perc电池为了实现23.9%的转化效率需要叠加多种工艺，工艺步骤在十步以上。



HIT组件成本可以做到更低的第三个原因主要来自于效率更高带来的封装成本的降低上。目前一张60型组件的含税封装成为约为220元/片，封装成本主要包含光伏玻璃、EVA胶膜、铝框、背板等等，降本空间有限，成本较为刚性。所以三年后HIT电池真正爆发之际，我们假设封装成本依旧为220元/片依旧合理。三年后HIT电池真正爆发之际P-perc组件功率有望达到330W，而HIT组件的功率有望达到360W，仅比较正面功率的情况下，HIT组件单瓦封装成本比Perc组件低220÷330-220÷360=0.056，这就意味着未来HIT组件在单瓦封装成本上可比perc组件低约6分钱。此处我们简单总结一下，HIT组件未来得益于更薄的硅片、更少的加工步骤和更低的封装成本，在克服设备环节的问题以后，单瓦成本有望更低。



4/5、更低的衰减和更优秀的温度系数



P型硅片由“硼”作为主要参杂元素，硅片中的硼氧复合因子会降低电池少子寿命进而出现困扰P-perc电池片的光致衰减现象，近些年我们通过在掺入镓以及退火工艺，光致衰减现象已经得到很大程度的抑制，但初始光衰依然无法避免，隆基乐叶HI-MO2组件承诺的初始光衰在2%(实际或可做到1%以内)。HIT电池使用的N型硅片以磷作为主要参杂元素，不会出现硼氧复合因子从而从根本上避免了初始光衰的现象。



温度系数是HIT组件另一个方面的优势，随着组件工作温度的升高，组件的发电功率会出现下滑，常规P型电池的温度系数为-0.46%，这就意味着温度每升高1度，组件的功率就会下滑0.46%;HIT组件的温度系数为-0.258%，温度每升高1度，功率仅下滑0.258%。不仅如此，HIT由于转化率更高，以热的形式耗散的能量相对更少，在同等情况下工作温度就低于P型电池。种种因素叠加下，使得HIT组件可以在同等功率下有更加优异的发电表现。



6、HIT电池片更适合与叠瓦组件相结合

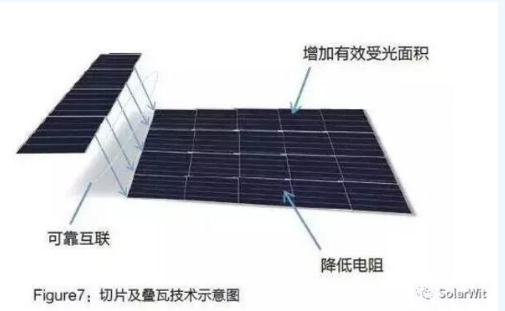

叠瓦组件比常规组件能封装更多的电池片(60型常规组件可封装66片)，增加有效发电面积(2%↑);用导电胶替代焊带避免了焊带遮挡(4%↑);紧密叠加的电池片叠加导电效果更佳的导电胶降低组件内阻(3%↑);叠瓦组件优秀的封装方式带来的各种优秀效应可以叠加使得叠瓦组件的发电功率比常规组件高8~9%。这里我先引入一个概念：“按比例提升功率的技术”。明确这样的概念对于我们理解高效硅片电池片的未来十分有益。半片技术就是典型的按比例提升功率的技术，它叠加在越优秀的电池片上带来的提升越大。半片技术叠加在常规多晶组件上尽可以提升5~6W的功率;但是同样的技术叠加在单晶perc组件上就可以带来8W以上的功率提升;近些年不断涌现的半片、多主栅、双面都是非常典型的按比例提升功率的技术。我了解到阿特斯为了挽救即将衰亡的多晶路线，不惜花大价钱在多晶路线上不断叠加新技术，但是阿特斯在电池技术上叠加的按比例提升的工艺环节越多，未来就会有更大的动机去选用单晶硅片。表面上是为了挽救多晶技术路线而做出种种努力，不断的采购新设备叠加新工艺，但实际上是在加速多晶技术路线的覆灭，因为终有一天阿特斯可爱的工程师朋友们就会发现，只要简单的放弃自己的执念改用单晶硅片，那些先进设备就可以发挥更大功效、更大价值(扯远了，再回到主题)。





叠瓦组件技术不仅是典型的按比例提升功率的技术，更是提升幅度最大的技术。8%的提升比例使得半片、多主栅等技术在其面前都自惭形秽。既然是按比例提升功率的技术，那么他应用在越优秀的电池片上，其发挥出来的价值就越大，如果把叠瓦技术叠加在270W功率的常规多晶组件上，带来的功率提升为270×8%=21.6W;如果叠加在305W功率的单晶perc组件上带来的功率提升为305×8%=24.4W;晋能目前可把HIT组件功率做到330W，如果这样的电池片叠加叠瓦功率可以提升330W×8%=26.4W。如果是HIT叠瓦双面，把双面发电功率考虑进来则功率差可以拉倒更大的水平。

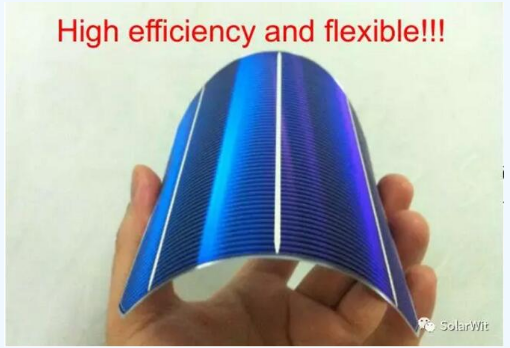

叠瓦组件在封装环节电池片之间会出现一个凌空，这对于更厚且更脆的P-perc电池是非常不利的，P型电池片背面存在铝背场，致使电池片很脆，拿在手里轻轻一掰就会碎裂，叠瓦的封装模式对于十分脆的P型电池长期看存在发生隐裂的风险。而HIT电池的一个典型特点就是柔韧度非常好，拿在手里我们可以像扇子一样扇。HIT自身独特的结构特点，使其天然的就更加适合叠瓦组件。





目前标66型叠瓦HIT组件正面功率已可以做到360W，HIT电池片领域技术专家易治凯先生对于未来HIT叠瓦组件正面功率做到400W+的水平非常有信心。由于叠瓦技术的核心专利目前有Sunpower持有，这是目前大家研发叠瓦技术的重要障碍，好消息是再过不了多久叠瓦组件专利将会过期失效，届时将会扫清专利方面的障碍。



最后我们总结一下：叠瓦组件作为典型的按比例提升功率的技术，其叠加在HIT电池片上能发挥更大的效益;此外，柔性的HIT电池片也更适合叠瓦的封装形式。可以说HIT与叠瓦相互促进，随着未来叠瓦专利技术过期，正面功率大于400W的双面HIT叠瓦组件会引发新的一轮光伏产业的技术革命，而且这一轮产业革命后，光伏电有潜力成为全世界大部分地区最为廉价的能源!



二、此100瓦非彼100瓦(HIT电池路线的经济性评估模型)



根据文章的上一部分，我们已经了解到了HIT组件的种种优点，现在来到了真正有挑战也是有意思的部分：把HIT组件上述种种优点量化为看得见摸得着的价格差。感性上我们都能理解：HIT组件由于单位面积功率更高且同等功率下发电量更高，它单瓦价格理应比常规组件卖的更贵一些，但是到底卖贵多少合适?量化的模型是什么?有没有一个简单的公式能解决上述问题?解答上面的疑问就是本节要完成的任务。



1、同等功率下，HIT组件能比常规组件增益几何?

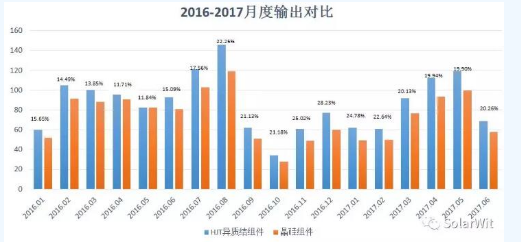

下图是同等功率下双面HIT组件对比多晶组件的发电表现：
