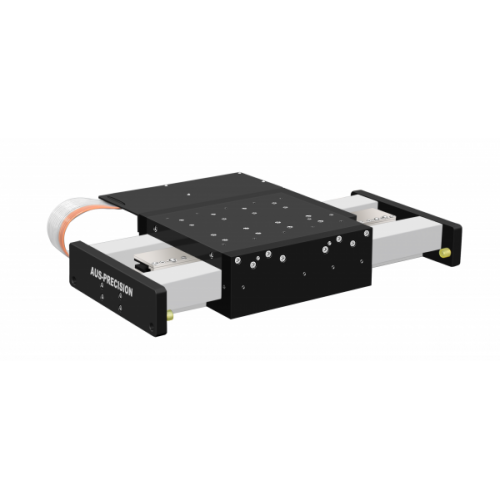

QFU系列单轴气浮运动台
点击图片查看原图
产品: 浏览次数:254QFU系列单轴气浮运动台
品牌: 瑞邦精控
单价: 面议
最小起订量:
供货总量:
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2024-04-22 11:14
  询价
详细信息

产品特点



Ÿ  非接触闭式气浮结构                                                    Ÿ  行程100~1000mm可选

Ÿ  亚微米级重复定位精度                                                Ÿ  全行程直线度优于1μm

Ÿ  高柔线缆管理                                                                Ÿ  可定制化设计




应用领域

QFU系列是一款大行程气浮运动台,闭式气浮结构,常规最大行程1米,直线度优于1μm,用于精密加工、测试测量、扫描、半导体及光子学等行业。



结构特点

QFU系列主要采用气浮导轨、直线电机和光栅尺组成,闭式气浮结构,气浮导轨四面均匀受力,相较于开式气浮结构,侧向气浮刚度更大,承载能力更强,模态更高,系统带宽更大,相位裕度和幅值裕度余量更大,对于大体积、大负载及偏心安装等负载形式,更能突显其性能优势。



精度性能

气浮导轨基于气体静压效应,实现无摩擦和无振动地平滑移动,与摩擦式导轨相比,气浮运动台的直线度、平面度可达亚微米,Pitch Yaw指标可达1角秒内,由于非接触式,系统跟随误差有了质地提升,定位精度和重复精度得到了显著提高,行程100~1000mm可选。



线缆管理

使用高质量、高柔性的屏蔽线缆,管线弯曲半径更小,能够防止电子信号的干扰,同时防止动作过程中线缆的拉伸影响到气浮运动台的性能。



定制化

可定制陶瓷材质气浮导轨,1米行程直线度可优于±0.5μm,更大行程也可接受定制。



规格指标

型号

单位

QFU-100

QFU-200

QFU-300

QFU-400

QFU-500


行程

mm

100

200

300

400

500


补偿后定位精度

Plus (1)

μm

±0.1

±0.15

±0.15

±0.2

±0.2

标准值

±0.2

±0.2

±0.3

±0.4

±0.4



双向重复定位精度

Plus (1)

μm

±0.05

±0.075

±0.075

±0.1

±0.1

标准值

±0.1

±0.1

±0.1

±0.15

±0.15



直线度 (2)

Plus (1)

μm

±0.05

±0.1

±0.15

±0.4

±0.4

标准值

±0.2

±0.4

±0.5

±0.5

±0.5



平面度 (2)

Plus (1)

μm

±0.1

±0.2

±0.4

±0.5

±0.5

标准值

±0.2

±0.4

±0.75

±0.75

±0.75



Pitch Roll Yaw (2)

Plus (1)

arc sec

±0.25

±0.4

±0.75

±0.8

±1

标准值

±0.5

±1

±1.5

±2

±2.5



电子分辨率 (3)

nm

0.3 或 5(选配)






最大速度 (空载) (4)

m/s

1






最大加速度 (空载) (4)

m/s²

5,(10, 20 定制)






最大负载

kg

20






供气压力 (5)

MPa

0.5±0.05








型号

单位

QFU-600

QFU-700

QFU-800

QFU-900

QFU-1000


行程

mm

600

700

800

900

1000


补偿后定位精度

Plus (1)

μm

±0.3

±0.3

±0.5

±0.5

±0.5

标准值

±0.5

±0.5

±1

±1

±1



双向重复定位精度

Plus (1)

μm

±0.15

±0.15

±0.2

±0.2

±0.2

标准值

±0.2

±0.2

±0.3

±0.3

±0.3



直线度 (2)

Plus (1)

μm

±0.45

±0.45

±0.45

±0.5

±0.5

标准值

±0.75

±0.75

±0.75

±1

±1.5



平面度 (2)

Plus (1)

μm

±0.5

±0.65

±0.7

±1

±1

标准值

±1

±1

±1.5

±2

±2



Pitch Roll Yaw (2)

Plus (1)

arc sec

±1

±1

±1

±1.5

±2

标准值

±3

±3

±4

±4.5

±5



电子分辨率 (3)

nm

0.3 或 5(选配)






最大速度 (空载) (4)

m/s

1






最大加速度 (空载) (4)

m/s²

5,(10, 20 定制)






最大负载

kg

20






供气压力 (5)

MPa

0.5±0.05








注:

以上为单轴精度指标,在洁净间内测试,温度20℃±0.5℃,湿度40%~60%RH,振动等级VC-F,测试点在负载板上25mm处,测试速度10mm/s,Renishaw激光干涉仪测量及自带分析方法,多轴系统的精度测试与负载尺寸及测试点高度有关,环境的变化会导致精度变化,如要求非标准测试,请咨询我们。

1. Plus值为高精度指标,是标准值的升级版。

2. 取决于平台安装表面的平面度。

3. 电子分辨率取决光栅尺及控制器的细分倍数。

4. 空载条件下指标,最大速度和加速度取决于负载大小。

5. 为保护气浮导轨建议加装压力保护开关。压缩空气必须是清洁的(过滤至0.25μm或更佳,ISO8573-1),无水(压力露点-20℃,ISO8573-1级别3)及无油(ISO8573-1级别1)。





订购信息

型号

QFU

-300

-PLUS

-AL

-N

-1

-0

-C1

-3

-Y

-Y

描述

闭式气浮运动台

行程300mm

PLUS高精度版

铝合金气浮导轨

默认

增量式光栅1Vpp反馈

零点在行程中心位置

高柔排线

线缆长度3米

有大理石基座

有压力保护开关
