产品特点
l Ÿ 闭式气浮轴承结构 Ÿ 精准回零点位置
l Ÿ 正交性 2~10arc sec Ÿ 直驱零齿槽效应
Ÿ 轴心线重合度 2~10μm Ÿ 解决气浮抱死问题
应用领域

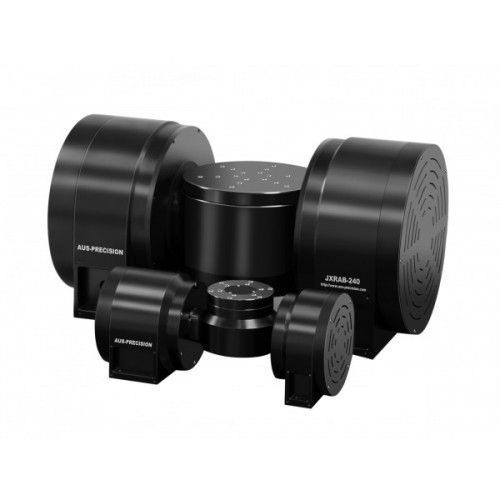

NOTE-AB轴系列气浮转台,高精度的正交性和轴心线重合度、纳米级跳动误差,用于曲面精密加工、曲面测量等高精度行业。
结构特点
闭式气浮轴承,双气路结构设计,使径向有出色的载荷力,作为卧式A轴使用,可带动B轴旋转,B轴也具有出色的径向负载,和高径向刚度,AB轴的正交性好,相交度高;解决气浮轴抱死的问题,瑞邦精控有成熟的经验。无齿槽力矩电机驱动使气浮转台平稳转动。
精度性能
AB轴气浮转台定位精度±0.5arc sec,重复定位精度≤0.5arc sec,同步轴向跳动误差10nm,同步径向跳动误差50nm,摆角误差3μrad,正交2~10arc sec,轴向线重合度2~10μm。
闭环反馈
圆光栅闭环反馈,运用高性能控制系统,分辨率优于0.01arc sec,结构设计上,气浮转台能精准回到零点位置。
线缆管理
优化线缆管理,A轴旋转时防止B轴线性缠绕。可定制滑环,满足高速度稳定性或高精度惯性导航测试的应用。
规格指标
型号 | 单位 | NOTE-AB-100-50 | NOTE-AB-200-100 | |||
轴号 | — | A | B | A | B | |
行程 | ° | ±90 | 360 | ±90 | 360 | |
台面直径 | mm | 114 | 80 | 148 | 114 | |
补偿后定位精度 | Plus (1) | arc sec | ±0.5 | ±0.5 | ±0.5 | ±0.5 |
标准值 | ±1 | ±1 | ±1 | ±1 | ||
双向重复定位精度 | Plus (1) | arc sec | ≤0.5 | ≤0.5 | ≤0.5 | ≤0.5 |
标准值 | ≤1 | ≤1 | ≤1 | ≤1 | ||
轴向跳动误差 (2) | Plus (1) | nm | 10 | 10 | 10 | 10 |
标准值 | 250 | 250 | 250 | 250 | ||
径向跳动误差 (2) | Plus (1) | nm | 50 | 50 | 50 | 50 |
标准值 | 300 | 300 | 300 | 300 | ||
正交性 | Plus (1) | arc sec | 2 | 2 | 2 | 2 |
标准值 | 10 | 10 | 10 | 10 | ||
轴心线重合度 | Plus (1) | μm | 2 | 2 | 2 | 2 |
标准值 | 10 | 10 | 10 | 10 | ||
电子分辨率 (3) | arc sec | 0.01 | 0.01 | 0.01 | 0.01 | |
最大速度 (空载) (4) | °/s | 180 | 360 | 180 | 360 | |
最大负载 | kg | 3 | 5 | |||
供气压力 (5) | MPa | 0.5±0.05 |
注:
以上为单轴精度指标,在洁净间内测试,温度20℃±0.5℃,湿度40%~60%RH,振动等级VC-F,测试点在转动台面上25mm处,测试速度10deg/s,Renishaw激光干涉仪及自带分析方法测量,精度测试与负载尺寸及测试点高度有关,环境的变化会导致精度变化,如需非标准测试,请咨询我们。
1. Plus值为高精度指标,是标准值的升级版。
2. 轴向和径向跳动为同步跳动误差,测微仪和标准球测量,计算为最大值-最小值-标准球误差-同心度。
3. 电子分辨率取决编码器线数及控制器的细分倍数。
4. 空载条件下指标,最大转速取决于负载大小。
5. 为保护气浮轴承建议加装压力保护开关。压缩空气必须是清洁的(过滤至0.25μm或更佳,ISO8573-1),无水(压力露点-20℃,ISO8573-1级别3)及无油(ISO8573-1级别1)。
订购信息
型号 | NOTE-AB | -100-50 | -PLUS | -1 | -3 | -Y | -Y |
描述 | AB轴气浮转台 | A轴转动台面φ114mm,B轴转动台面φ80mm | PLUS高精度版 | 增量式光栅1Vpp反馈 | 线缆长度3米 | 有安装连接板 | 有压力保护开关 |
名称 | 型号 | 描述 |
气浮转台 | NOTE-AB | AB轴气浮转台 |
台面 | -100-50 -200-100 | A轴转动台面φ114mm;B轴转动台面φ80mm A轴转动台面φ148 mm;B轴转动台面φ114mm |
精度等级 | -N -PLUS | 标准值 PLUS高精度版 |
反馈方式 | -1 -T -ABS | 增量式光栅1Vpp反馈 增量式光栅TTL反馈 绝对式光栅反馈 |
线缆长度 | -3 -5 -DZ | 长度3米(标配) 长度5米 定制 |
安装连接板 | -Y -N | 有安装连接板 无安装连接板(标配) |
压力保护开关 | -Y -N | 有压力保护开关(标配) 无压力保护开关 |
