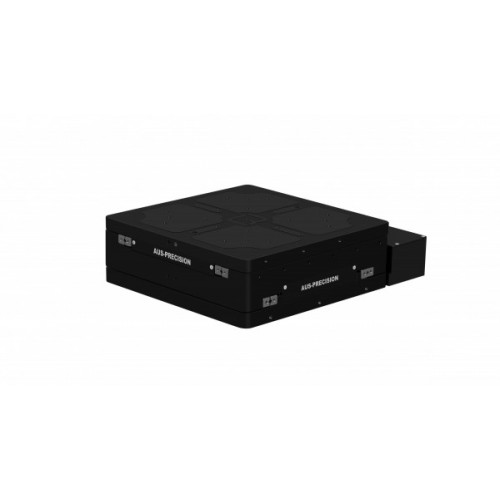

RBLBAC-XY系列双轴精密运动台
点击图片查看原图
产品: 浏览次数:249RBLBAC-XY系列双轴精密运动台
品牌: 瑞邦精控
单价: 面议
最小起订量:
供货总量:
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2024-04-22 11:14
  询价
详细信息

产品特点



Ÿ  非接触式直驱结构                                                  Ÿ  面式十字叠层结构

Ÿ  抗蠕动交叉滚柱导轨                                              Ÿ  高动态性能,高精度

Ÿ  百纳米级定位精度                                                  Ÿ  结构可接受定制




应用领域

RBLBAC系列是一款百纳米级精度的双轴精密运动台,具有纳米级微动步距,百纳米级定位精度,高动态性能,结构紧凑,用于晶圆加工及检测、激光微加工、测试测量及光学检测等领域。



结构特点

每轴采用双直线电机驱动,推力大,高动态性能,在低速运行时保持平稳,在高速状态不会产生振动。抗蠕动交叉滚柱直线导轨导向,线线接触,运动平稳,交叉排列,多方向受力稳定。平面式叠层式结构紧凑,降低XY轴高度,提升整体精度性能。





精度性能

双轴精密运动台的定位精度±0.3μm,高重复定位精度±75nm,直线度±0.75μm,是高精度场所的理想选择。



精密控制

配合高性能的控制和驱动器,可提供优异的伺服性能、先进的控制算法,从而提高动态性能,控制器有误差补偿功能。



定制化

定制断电抱闸功能,抱闸后位置相比抱闸前位置漂移误差10nm内;定制用于真空环境下的版本,真空度到10^-7Torr;定制最大加速度;可配置大理石基座、支撑钢架、隔振器等整套运动控制方案。




规格指标

型号

单位

RBLBAC-100XY

RBLBAC-200XY

RBLBAC-300XY


行程

mm

100 x 100

200 x 200

300 x 300


补偿后定位精度

Plus (1)

μm

±0.1

±0.15

±0.3

标准值

±0.4

±0.5

±0.75



双向重复定位精度

Plus (1)

μm

±0.05

±0.075

±0.075

标准值

±0.1

±0.1

±0.1



直线度 (2)

Plus (1)

μm

±0.4

±0.5

±0.75

标准值

±1

±1.5

±2



平面度 (2)

Plus (1)

μm

±0.75

±1

±1.5

标准值

±1

±1.5

±2



Pitch Roll (2)

Plus (1)

arc sec

±3

±4

±5

标准值

±6

±7.5

±9



Yaw (2)

Plus (1)

arc sec

±1.5

±2

±2.5

标准值

±3

±4

±5



电子分辨率 (3)

nm

0.3 或 5(选配)




最大速度 (空载) (4)

mm/s

300




最大加速度 (空载) (4)

m/s²

2,(5, 10 定制)




最大负载

kg

20

40

50


注:

以上为单轴精度指标,在洁净间内测试,温度20℃±1℃,湿度40%~60%RH,振动等级VC-E,测试点在负载板上25mm处,测试速度10mm/s,Renishaw激光干涉仪测量及自带分析方法,多轴系统的精度测试与负载尺寸及测试点高度有关,环境的变化会导致精度变化,如要求非标准测试,请咨询我们。

1. Plus值为高精度指标,是标准值的升级版。

2. 取决于平台安装表面的平面度。

3. 电子分辨率取决光栅尺及控制器的细分倍数。

4. 空载条件下的精度指标,最大速度和加速度取决于负载大小。
