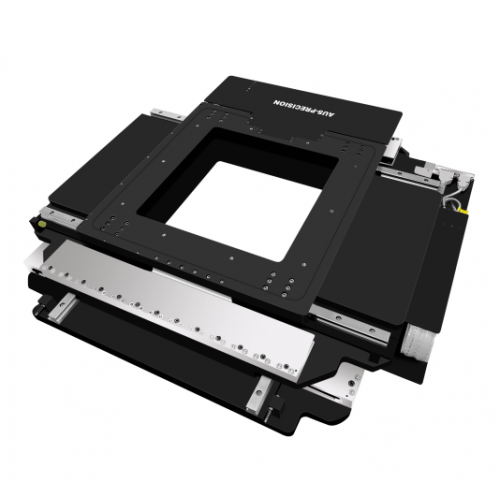

RBZK-XY系列双轴中空精密运动台
点击图片查看原图
产品: 浏览次数:320RBZK-XY系列双轴中空精密运动台
品牌: 瑞邦精控
单价: 面议
最小起订量:
供货总量:
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2024-04-22 11:14
  询价
详细信息

产品特点

Ÿ  叠层式布局                                                                 Ÿ  纳米级微动步距

Ÿ  紧凑型中空结构                                                          Ÿ  高动态性能,高精度

Ÿ  双直驱电机驱动                                                          Ÿ  集成式线缆管理




应用领域

RBZK系列是带中空结构的精密运动台,大尺寸通孔、高动态性能满足晶圆检测应用,同时适用于CCD成像、LED封装检测等其它高端制造等行业。



设计特点

RBZK系列双轴中空精密运动台,叠层紧凑的中空外形结构,工作点位置降低,光栅反馈位置接近工作表面,在晶圆检测中至关重要。高精度滚柱导轨和精密研磨的加工表面,专业的装配工艺,获得直线度±1μm,平面度±2.5μm。



光栅反馈

每轴采用双光栅尺闭环反馈,安装位置接近工作表面,能够有效地降低系统误差影响,提升整体精度性能。可选电子分辨率0.3nm或5nm。



双驱结构

每轴用双直线电机驱动,龙门交叉解耦控制算法,保证双电机的运行的一致性,提供大推力、速度1m/s和准确的定位,直线电机的温度控制在室温,比滚珠丝杆传动结构的运动台,性能有了提升。



线缆管理

使用高质量无尘拖链,优化管线弯曲半径,防止动作过程中影响其性能,同时也适用在洁净室内。


规格指标

型号

单位

RBZK-150XY

RBZK-250XY

RBZK-300XY




轴系

轴系

X

Y

X

Y

X

Y

行程

mm

150 x 150

250 x 250

300 x300




补偿后定位精度

Plus (1)

μm

±0.5

±0.5

±0.75



标准值

±1

±1

±1





双向重复定位精度

Plus (1)

μm

±0.25

±0.25

±0.25



标准值

±0.5

±0.5

±0.5





直线度 (2)

Plus (1)

μm

±0.7

±0.7

±1



标准值

±1

±1.5

±2.5





平面度 (2)

Plus (1)

μm

±1.25

±1.75

±2.5



标准值

±1.25

±1.75

±2.5





Pitch Roll Yaw (2)

Plus (1)

arc sec

±3

±5

±5



标准值

±4

±6

±7





电子分辨率 (3)

nm

0.3 或 5(选配)






最大速度 (空载) (4)

m/s

1






最大加速度 (空载)  (4)

m/s²

5,(10, 20 定制)






最大负载

kg

20

30

50




注:

以上为单轴精度指标,在洁净间内测试,温度20℃±1℃,湿度40%~60%RH,振动等级VC-E,测试点在负载板上25mm处,测试速度10mm/s,Renishaw激光干涉仪测量及自带分析方法,多轴系统的精度测试与负载尺寸及测试点高度有关,环境的变化会导致精度变化,如要求非标准测试,请咨询我们。

1. Plus值为高精度指标,是标准值的升级版。

2. 取决于平台安装表面的平面度。

3. 电子分辨率取决光栅尺及控制器的细分倍数。

4. 空载条件下的精度指标,最大速度和加速度取决于负载大小。
