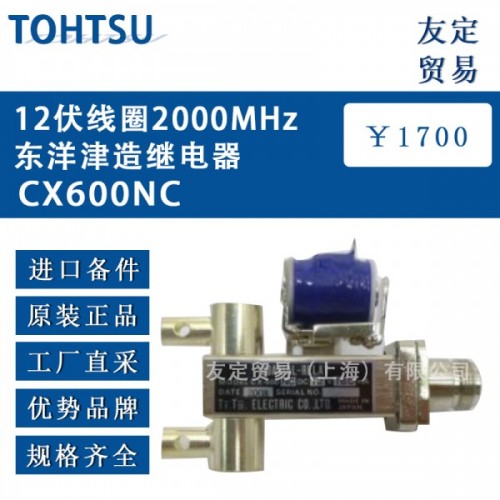

TOHTSU品牌的CX600NC是一款高性能的同轴继电器,由东洋津造生产,专为高频信号切换设计。它能够在12V DC的电压下工作,并支持高达2000MHz的信号频率。这款继电器具有低插入损耗和高隔离度的特点,适合在通信系统、广播系统、测试测量以及汽车电子等领域中使用。
CX600NC继电器的主要特点包括:
供电电压:12V DC,可能支持的电压范围是9V DC至15V DC。
射频阻抗:50欧姆,适用于射频应用。
工作电流:在12V DC和20°C条件下,工作电流约为115mA至160mA。
线圈电阻:在20°C时约为104欧姆 +/- 10%。
切换时间:拉入时间(触点闭合时间)为20ms,退出时间(触点断开时间)为15ms。
预期寿命:可达1,000,000次操作。
机械特性:SPDT(单刀双掷)触点配置,N型母头连接器,适用于直接连接电缆。
操作温度:-25°C至+50°C。
重量:约200克。
安装:通过四个螺丝固定。
射频性能方面:
频率范围:支持高达1000MHz的频率范围。
插入损耗:在不同频率下有不同的插入损耗值,例如在1 GHz时,插入损耗为0.2 dB。
隔离度:在不同频率下有不同的隔离度值,例如在1 GHz时,隔离度为28dB。
驻波比(SWR):在不同频率下有不同的驻波比,例如在1 GHz时,驻波比为1.2。
如果您需要更多详细信息或购买咨询,建议联系友定贸易
