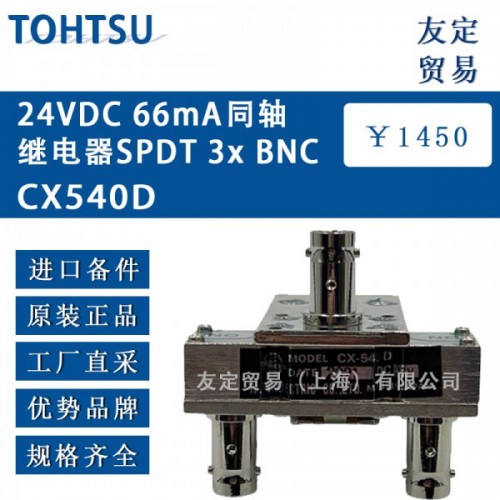

TOHTSU品牌的CX540D型号同轴继电器是一款设计用于24V DC电源的高性能设备，具备SPDT（单刀双掷）切换方式和3个BNC母头连接器。以下是该继电器的一些关键特性：
电压与电流：工作电压为24V DC，电流为66mA @24V DC 20°C 。
线圈电阻：线圈电阻为363 ±10% Ohms @ 20°C 。
射频特性：
频率范围：50MHz至2000MHz。
VSWR（驻波比）：在50MHz时为1.005，最差在2000MHz时为1.20 。
隔离度：在50MHz时为65dB，最差在2000MHz时为39dB。
插入损耗：在50MHz时为0.10dB，最差在2000MHz时为0.25dB。
RF输入功率：在不同频率下可承受的RF输入功率也不同，例如在2000MHz时为150W 。
动作数据：
吸合电压范围：20V DC - 26V DC（标称24V DC）。
释放电压：最小6.9V DC 。
切换时间：
吸合时间：约20ms（典型值）。
释放时间：约15ms（典型值） 。
寿命：预期电气寿命至少为500,000次操作 。
这款继电器适用于需要高频率信号切换的场合，如测试与测量设备、通信系统、雷达系统以及其他高频信号处理设备中。其设计保证了在各种应用中的可靠性和耐用性。
