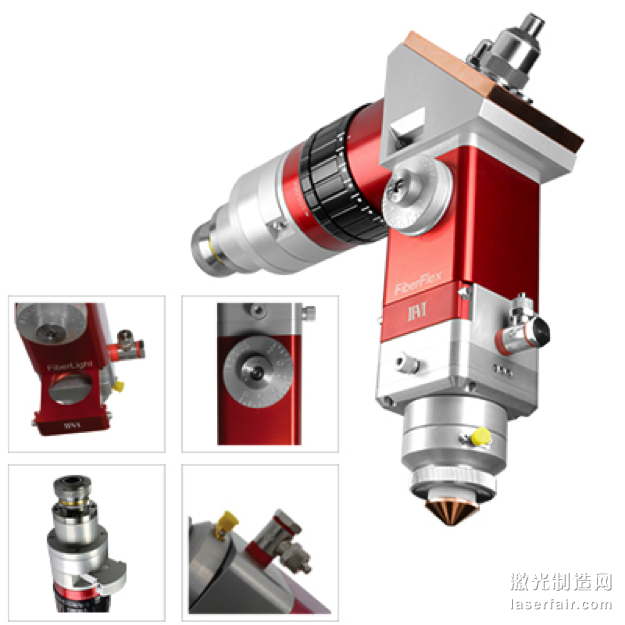

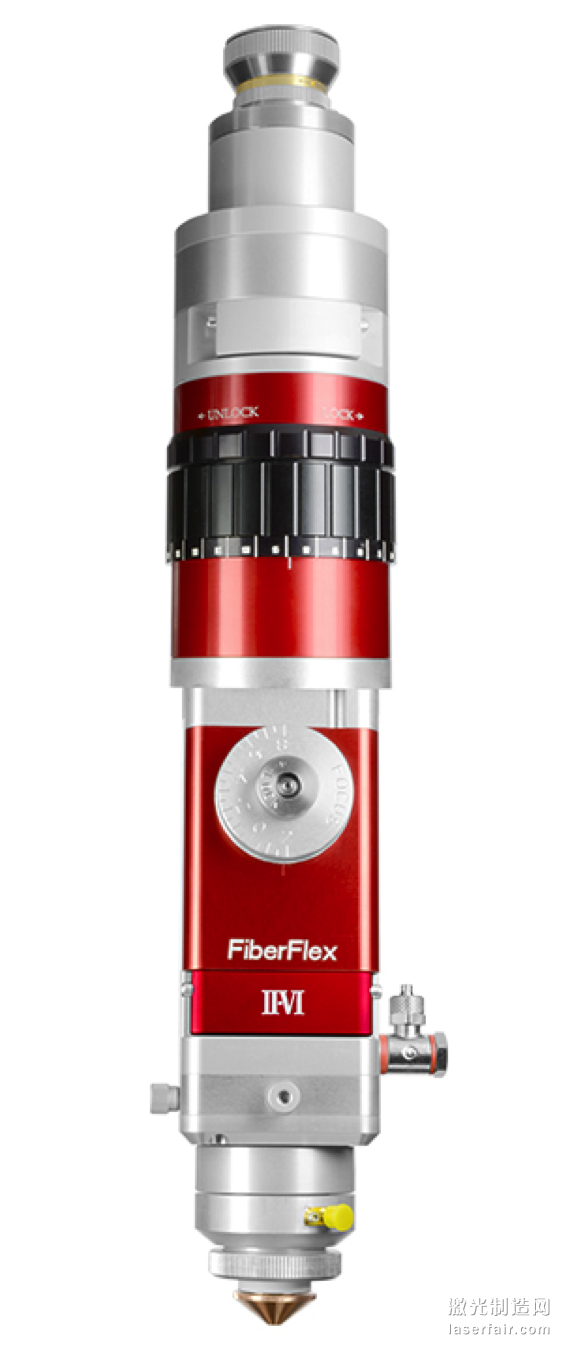

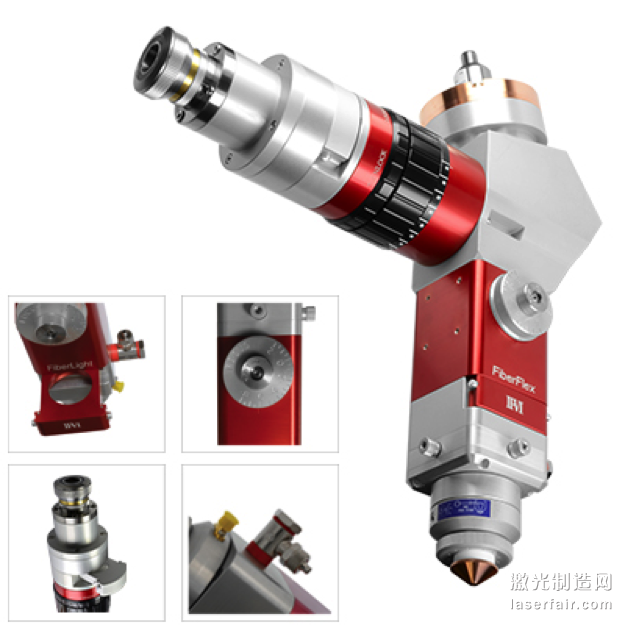

FiberLight FLEX 系列切割头是紧随II-VI FiberLight产品之后的又一创新产品。 FiberLight FLEX是针对不同厚度的各种材料的 综合解决方案。 FLEX具有可变焦距的准直镜，使用者可以实现2倍率的焦距调整范围。除了具有标准的10mm焦点位置手动调节能力外，FLEX  还可以通过变曲率反射镜（VRM），使使用者获得额外15mm的动态聚焦调整范围。这些先进的特性，使FLEX成为切割金属片的全能工具。
特性
•    可供选择的4个不同结构， 90°无变焦反射镜，90° 带有45° AOI 变曲率反射镜（VRM）, 90° 带有接近正入射的变曲率反射镜（VRM）
•    除了标准的手动调焦功能外，变焦反射镜（VRM）提供了额外的自动变焦功能
•    具有最大25mm的焦点位置调节能力
•    针对不同的应用，使用者可以通过调整准直镜焦距来实现最优的光斑大小选择
•    倍率变化范围 1.25x – 2.5x
•    安装平台和水冷功能可选
•    在准直径和聚焦镜保护窗之间可实现快速的保护窗互换
•    可选的高度电子传感器

特性

·       可供选择的4个不同结构， 90°无变焦反射镜，90° 带有45° AOI 变曲率反射镜（VRM）, 90° 带有接近正入射的变曲率反射镜（VRM）

·       除了标准的手动调焦功能外，变焦反射镜（VRM）提供了额外的自动变焦功能

·       具有最大25mm的焦点位置调节能力

·       针对不同的应用，使用者可以通过调整准直镜焦距来实现最优的光斑大小选择

·       倍率变化范围 1.25x – 2.5x

·       安装平台和水冷功能可选

·       在准直径和聚焦镜保护窗之间可实现快速的保护窗互换

·       可选的高度电子传感器

光学指标

最大激光功率                                            3.5kW

激光波长                                                      1.025 - 1.08μm

激光器接口模式                                            QBH, PIPA

准直镜焦距                                                    60mm - 120mm范围内连续可变

聚焦镜焦距                                                    150mm

倍率范围                                                        1.25x - 2.5x范围内连续可变

光学系统有效口径                                          30mm

透过率                                                             >98%

中心调整范围                                                   ±1mm in X & Y 轴

聚焦镜保护窗                                                   密封抽屉型

准直镜保护窗                                                   密封抽屉型



模式和特性

模式                              外观形状             VRM 入射角(°)                准直镜

FiberLight FLEX S            直线型               无                                 可变

FiberLight FLEX 90           90°                    无                                 可变

FiberLight FLEX 90V         90°                    45°                               可变

FiberLight FLEX 90VN       90°                   15°                                可变



变曲率反射镜指标（VRM）

曲率半径变化范围                                                              5MCC to 5MCX

压强变化范围                                                                      0 to 6 bar

增压方法                                                                             空气

有效口径                                                                              30mm

入射角                                                                                  15° or 45°



切割喷嘴指标

喷嘴类型                                                                             单孔

喷嘴内孔直径                                                                      1.0mm to 3.0mm

焦点到喷嘴表面的手动调节范围                                          +2.0mm to -8.0mm

焦点到喷嘴表面手动+VRM调节范围                                    +9.5mm to -15.50mm

辅助切割气体的最大压强                                                      25 bar

气体类型                                                                               惰性和活性气体均可



高度电子传感器*

电压要求                                                                               24 Volts DC

输出信号– 线性                                                                     0 - 10V 模拟信号

校准                                                                                       手动

接触式传感器                                                                         24V 输出

响应时间                                                                                <1ms

传感器缆线长度                                                                     2 Meters

高度传感范围                                                                         10mm
