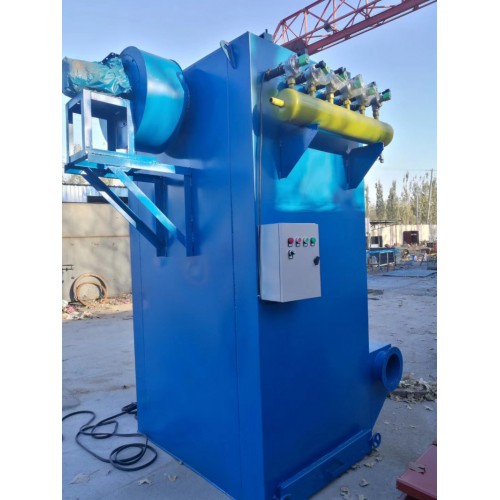

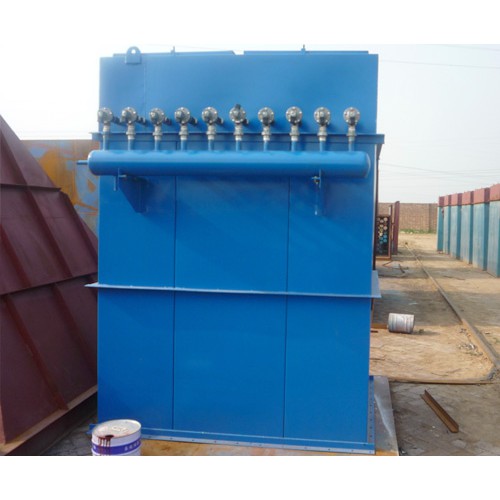

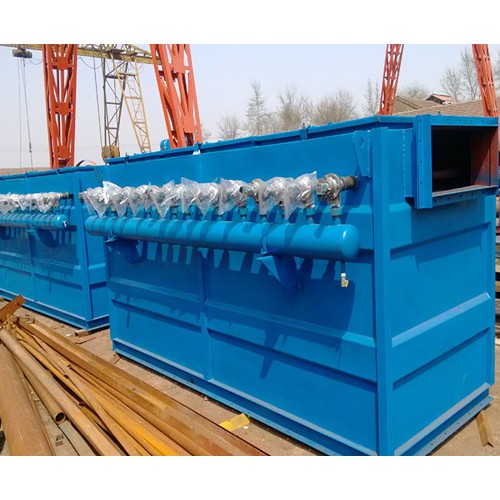

木工除尘器主要由灰斗、过滤室、净气室、支架、提高阀、喷吹清灰设备等部分组成。作业时含尘气体由风道进入灰斗。大部分颗粒尘直接落入灰斗内部，较小的粉尘随气流由此向上进入过滤室中，并被滞留在滤袋外外表，净化了的烟气进入袋内，并经袋口和净气室进入出风倒，由排风口排出。跟着过滤的不断进行重复。滤袋外外表的粉尘越聚越多，设备阻力也会随之增加。当设备阻力抵达必定值时，应及时进行清灰操作，根除滤袋外表的积灰。木工除尘器是由旋风筒体集灰斗和蜗壳(或集风帽)三部分组成，按筒体个数差异有单筒、双筒、三筒、六筒五种组合，每种组合有两种出风方法；Ⅰ型水平出风和Ⅱ型（上部出风）关于Ⅰ型双筒组合者，还有正进出风和旁侧进出风两种组合方法，Ⅰ型单筒和三筒只需旁侧时出风一种方法，四筒和六筒组合则只需正中进出风方法，关于两型各种组合，可采用上述Ⅰ型中的恣意一种进风方位，本种除尘设备具阻力小、除尘功率高、处理风量大、.功能安稳、.占地面积小结构简略、.实用价值等特征。适用于各种机械加工、冶金建材、矿山采掘的粉尘粗、中级净化。
一、结构特征：
木工除尘器结构简略，易于制造、设备和保护处理，大多用来去除.3μm以上的粒子，并联的多管旋风除尘器设备对3μm的粒子也具有90～99%的除尘功率。木器除尘设备出资和操作费用都较低，已广泛用来从气流中分别固体和液体粒子或从液体中分别固体粒子。在普通操作条件下，作用于粒子上的离心力是重力的5～2500倍，所以旋风除尘器的功率显著高于重力沉降室。除沉机理是使含尘气流作旋转运动，凭仗于离心力降尘粒从气流中分别并捕集于器壁，再凭仗重力作用使尘粒落入灰斗。旋风除尘器由筒体、锥体和进、排气管等组成，结构简略，易于制造、设备和保护处理，木器除尘已广泛用来从气流中分别固体和液体粒子，或从液体中分别固体粒子。
二、清灰原理：
1、过滤原理：含尘气体由进风口进入，经磕碰斜挡板，气体中大部分粗颗粒粉尘受惯性力作用被分别出来，直接落入灰斗，含尘气体通过灰斗后，进入中箱体的滤筒过滤区，气体穿过滤筒，粉尘被阻留在滤筒外面，净化后的气体经滤筒口进入上箱体后，再由出风口排出。
2、清灰原理：跟着过滤时刻的连续，滤筒上的粉尘层不断积厚，除尘设备的阻力不断上升，当设备阻力上升到设定值或工作时刻抵达设定值时，清灰设备初步进行清灰，先喷吹管电磁脉冲阀打开，压缩空气以极时间短的时刻内涌入滤筒，在气流冲刷的作用下，附着在滤筒外外表上的粉尘被剥离落入灰斗中，清灰完毕，电磁脉冲阀关闭，恢复过滤情况，各喷吹管清灰顺次进行，从次清灰初步至下一次清灰初步为一清灰周期。
3、粉尘收集通过滤和清灰作业被截留下来的粉尘均落入灰斗，再由灰斗口会合落入卸灰抽屉等排出，设备体积小，过滤精度高，可设备在室内。
