西安镭泽电子科技有限公司











产品说明书



（BOT785-3W）

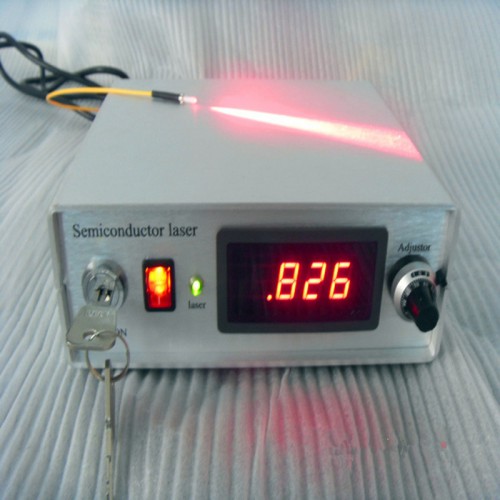

 BOT785-3W型光纤激光器是我公司研发推出的系列多模光纤激光器，光纤输出配带有准直聚焦镜。该激光器具有较高的光束质量、较高的电－光效率、稳定性高、体积小、免维护、易操作等优点，适用于医疗设备、检测设备、光电材料研究所、高校等科研单位。



主要技术特点







·    输出功率0—3000mW（最大）连续可调



·     连续输出方式



·     波长 780±10nm



·     电、光、控制高度集成，插电出光



·     高稳定性，满负荷时输出功率波动<5%



·     具备三位半LED显示功能



·     激光准直输出，聚焦点可调节



·     易操作、免维护







主要技术参数



型号	BOT785-3W	单位
中心波长	785	nm
谱线宽度	<5	nm
输出功率	0—3000	mW
工作模式	CW
光束直径	≥1	mm
工作电压	220	VAC
总功耗	0-14	W
冷却方式	风冷
功率稳定性	<5	%
输出光纤长度	1	m
尺寸		mm3
重量	3.5	kg











 注意事项：



1.使用前检查激光器外观是否有异常



2.检查电位器是否处在低功率状态，小功率启动性能可靠安全



3.此激光器为AC220V供电，使用前检查电源是否正常



4.光纤在保存和使用中不能有直折现象，且光纤不能承受大力拉扯，使用中请当心光纤在对接中请关闭电源对接接口避免回光烧坏光纤



5.本激光器功率为可调节功率激光器，使用调节电阻时请轻缓平滑移动，请勿忽高勿低，易造成损坏。调节时请观测电流，正常连续使用时,电位器正时针调节为高功率输出，反之为低功率输出，调不动既为最大或是最小值。



开机前检查所配电源标号是否一致。











附件；



1.电源线1条



2.准直聚焦镜头1组



3.信号线一条
