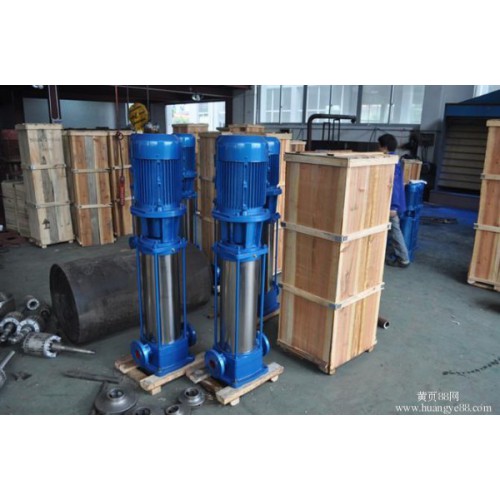

GDL型立式多级管道泵介绍

是根据ISG型管道离心泵及DL型立式多级离心泵的优点而设计的结晶，在结构上采用了立式，分段式，泵的吸入与吐出口设计在下方成一字型，并采用水力平衡的方法解决，残余轴向力由一个球轴承承受，因而运转平衡，噪音低，占地面积小，检修方便，以减少单泵机组配带功率，简化电控设备。适用于高低层建筑的住宅、医院、旅馆、百货大楼、办公大楼等的消防，生活供水及锅炉机组循环、冷却水循环输送等。 GDL型立式多级管道泵系立式、单吸、多级、分段式管道泵，适用于城镇供水和集中供热系统。用来输送清水及物理和化学性质类似于清水的液体之用。DL型泵输送介质温度在80℃以下，管道泵输送介质温度在150℃以下。

参数范围：流量Q4.9～200m3/h扬程H21.6～239m
型号说明：80DL20×4.(80DLR20×4)80—进水口直径（毫米）20—单级扬程（米）DL—立式多级分段式管道泵GDL—立式多级分段式热水管道泵4—4级
结构型式：泵为立式安装，具有结构紧凑、噪声低、占地面积小的特点，泵的轴封为填料密封、机械密封。
旋转方向：从电机端看，泵为逆时钟方向旋转。
主要零件材质：泵的过流部件进水段、中段、出水段、叶轮、密封环材质为铸铁，轴为优质碳素钢。
成套范围：成套供应泵和电动机。订货时请注明主要零件材质，若对泵、电机有特殊要求，可与本公司协商有关技术要求。

GDL型立式多级管道泵工作原理

当离心泵启动后，泵轴带动叶轮一起作高速旋转运动，迫使预先充灌在叶片间液体旋转，在惯性离心力的作用下，液体自叶轮中心向外周作径向运动。液体在流经叶轮的运动过程获得了能量，静压能增高，流速增大。当液体离开叶轮进入泵壳后，由于壳内流道逐渐扩大而减速，部分动能转化为静压能，最后沿切向流入排出管路。所以蜗形泵壳不仅是汇集由叶轮流出液体的部件，而且又是一个转能装置。当液体自叶轮中心甩向外周的同时，叶轮中心形成低压区，在贮槽液面与叶轮中心总势能差的作用下，致使液体被吸进叶轮中心。依靠叶轮的不断运转，液体便连续地被吸入和排出。液体在离心泵中获得的机械能量最终表现为静压能的提高。 需要强调指出的是，若在离心泵启动前没向泵壳内灌满被输送的液体，由于空气密度低，叶轮旋转后产生的离心力小，叶轮中心区不足以形成吸入贮槽内液体的低压，因而虽启动离心泵也不能输送液体。这表明离心泵无自吸能力，此现象称为气缚。吸入管路安装单向底阀是为了防止启动前灌入泵壳内的液体从壳内流出。空气从吸入管道进到泵壳中都会造成气缚。

GDL型立式多级管道安装说明

1、安装时管路重量不不应承受在泵上，否则易损环水泵；
2、泵瑟电机是整体结构，出厂时已由厂家校正，所以安装时无需调整，因此安装时十分方便；
3、安装水泵前应仔细检查泵流道内有无影响水泵运行的硬质物，（如石块、铁砂等）以免水泵运行时损还过流部件；
4、安装进必须拧紧地脚螺栓，且每间隔一事实上时段应对泵过行检查防止其松动，以免水泵起动时发生剧烈振动而影响的性能；
5、为了维修方便和使用安全，在泵的进出口管路上安装一只调节阀及在泵进出口附近安装一只压力表，对于高扬程，为了防止水锤，还应在出口闸阀前安装一只止回阀以应付突然断电等失去动力事故，从而确保水泵在最佳工况下运行，增长水泵的使用寿命；
6、泵用于有吸程场合，应装有底阀，并且进口管路不应有过多弯道，同时不得有漏水、漏气现象，以免影响水泵的吸入性能；
7、为不使杂质进入泵内而堵塞流道影响性能，应在泵进口前面安装过滤器；
8、安装管路前转动水泵的转子部件，应无磨擦声或卡死现象，否则应将泵拆开检查原因。
