主要特性:
· 基于1535nm 铒玻璃激光器开发
· 体积小、重量轻、高可靠性
· 符合一级人眼安全标准
· 性能稳定，使用方便
· 提供定制服务
· 可测量 5km 以上的车辆距离（2.3*2.3m）
应用领域:
· 激光测距
· 定位
产品描述：

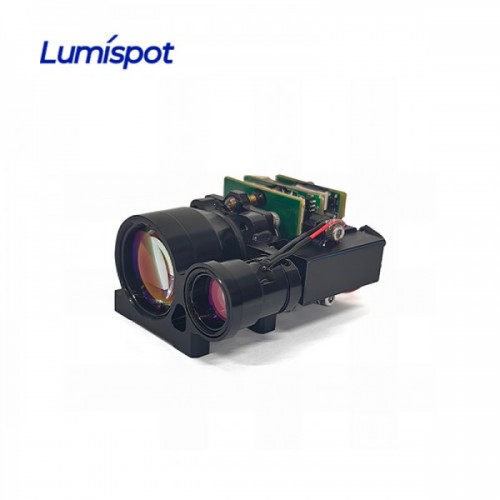

LSP-LRS-0510A激光测距模组为光电系统中的人眼安全激光测距模组，可探测目标距离并通过串口通讯将测得距离传输到上位机中。
LSP-LRS-0510A激光测距模组由激光器、发射光学系统和接收光学系统以及控制电路组成。主要性能如下：通视条件下能见度不低于8km，漫反射率≥0.3，湿度≤80%，对车辆（2.3m×2.3m 目标）测距距离≥5km。
技术指标：
参数 | LSP-LRS-0510A |
波长 | 1535nm±5nm |
主要功能 | 激光测距模组的主要功能有： a) 单次测距和连续测距； b) 距离选通、前后目标指示； c) 自检功能。 |
工作范围 | “≥5,000m” (通视条件下能见度>8km;车辆目标:2.3*2.3m;漫反射率>30%;湿度≤80%)” |
激光发散角 | ≤0.5mrad |
连续测距频率 | 1Hz-10Hz (可调节) |
测距精度 | ±1m (RMS) |
准测率 | ≥98% |
最小测程 | ≤20m |
测距分辨率 | ≤30m (多目标) |
电源电压 | DC3-16V (可定制) |
重量 | ≤56g |
功率 | “平均值 ≤1.5W(@1Hz); 峰值 ≤5W” |
尺寸 | ≤54*26*42mm |
工作温度 | -40-+65°C |
储存温度 | -50-+ 70°C |
通讯接口 | RS422，TTL |
启动时间 | ≤5s |
注意事项：
1. 本测距机发射的激光为1535nm对人眼安全的激光，虽然为人眼安全波长，但建议不要直视激光；
2. 在调整光轴的平行度时，务必挡住接收镜头，否则由于回波过强从而导致探测器永久损坏；
3. 本测距模块为非气密，务必保证使用环境相对湿度小于80%，并保证使用环境清洁卫生，以免损坏激光器；
4. 测距机的测程与大气能见度和目标的性质有关，在有雾、雨及风沙的情况下测距会减少测程。绿色的树叶簇白色的墙、暴露的石灰岩等目标有较好的反射率，可以增加测程。另外，目标对激光束的倾角增大时，会减少测程；
5. 严禁对20米之内的玻璃 、白墙等强反射目标发射激光，以免回波太强，导致APD探测器损坏；
6. 严禁在通电状态下拔插电缆；务必保证电源极性连接正确，不然将导致设备永久损坏；
