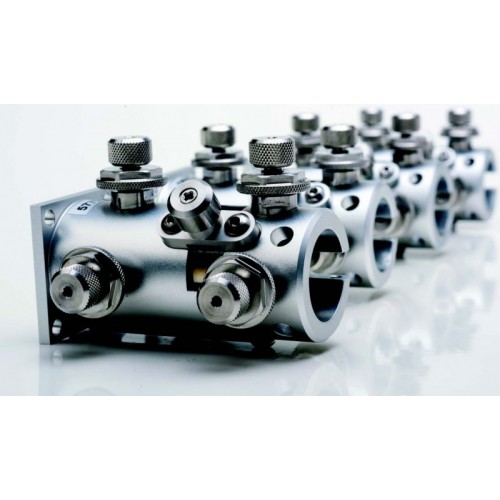

KineFLEX光纤合束器，共聚焦显微市场市占率超过80%！

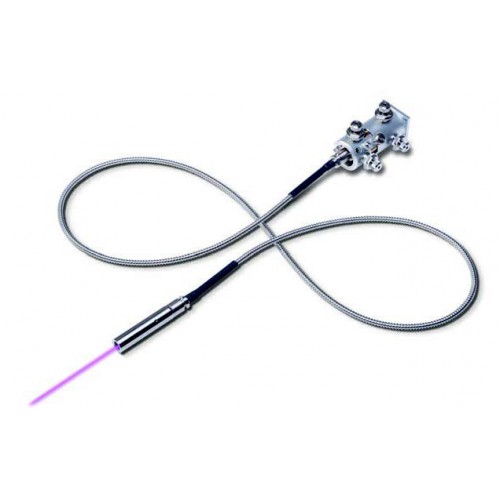

kineFLEX多波长合束器将多波长激光合并进一根单模/保偏光纤中传输。采用kineMATIX光学专利技术，提供了世界上最好的波束指向稳定性（<1μRad/℃），使它们成为许多成像和精密测量应用的行业标准。得益于其亚微米重复性与亚微弧度稳定性，实现了真正的“即插即用”特性。kineFLEX 光纤有接近衍射极限的输出光束，其具有零色散、高空间相干性和低动态指向错误等特征。能够提供各种准直、发散、圆形或椭圆形的TEM00 光斑模式输出。模块化的设计使得本品使用灵活，即插即用。kineFLEX 光纤可耦合到大多数激光器。
其他产品特点
•在光纤作为空间滤波器的情况下，去除光束轮廓中的热点/旁瓣/不规则
•世界上最好的指向稳定< 1μrad / ℃
•通过集成的波束整形减少多个接口的光学误差
•通过在光纤中整合光束整形光学，消除光学大幅运动的风险，提高仪器的稳定性
•稳固光纤，安全封闭激光束
•支持真空、UHC、灰尘、振动等不同环境
•自定义光束整形
|
工作波长 |
单位 |
||||||||
|
kineFLEX-DUO™ |
488 |
532 |
640 |
nm |
|||||
|
iFLEX-Adder™ |
405 |
445 |
488 |
515/532 |
561 |
633/640 |
|||
|
工作性能 |
kineFLEX-DUO™ |
iFLEX-Adder™ |
|||||||
|
传输效率 |
≥60 |
≥40 |
% |
||||||
|
光纤参数 |
|||||||||
|
光纤长度 |
1 to 3 |
M |
|||||||
|
光纤保护套 |
不锈钢保护外套，Φ5mm |
- |
|||||||
|
输出端（光纤连接器） |
|||||||||
|
光纤 |
单模光纤 |
偏振保持光纤 |
- |
||||||
|
连接器 |
FC/FC8/APC |
FCP/FCP8/APC |
- |
||||||
|
输出端（准直器） |
|||||||||
|
光束直径 |
0.7 |
mm |
|||||||
|
光束质量M2 |
Typ 1.1 |
- |
|||||||
|
指向稳定性 |
≤1 |
μRad/℃ |
|||||||
|
发散角 |
衍射极限 |
- |
|||||||
|
准直器尺寸 |
Φ12X50 |
mm |
|||||||
|
光束位置 |
≤ ±0.15 |
mm |
|||||||
|
光束角度 |
≤ ±0.5 |
mRad |
|||||||
|
工作环境条件 |
|||||||||
|
存储温度 |
10 to 50 |
℃ |
|||||||
|
工作压力 |
标准大气压 |
||||||||
|
工作温度 |
10 to 40 |
℃ |
|||||||
|
工作湿度 |
无水凝结 |
- |
|||||||
