Qioptiq Photonics UK Ltd（原英国Point-source公司）全球著名的精密光学和光学系统的供应商。主动温度控制技术、创新闭环调制CLM使输出异常稳定，无任何跳模现象，同时具有高性能低噪声的特点，输出功率精确调节。KineMATIXTM专利耦合器工聚焦显微CLSM市场市占率80%以上：
QIOPTIQ多波长保偏光纤合束激光器
|
光纤耦合 即插即用 全固态 |
多波长合束375-852nm多波长 |
|
独创多波长单模保偏光纤耦合技术，输出光束接近衍射极限，并具有零像散,高空间 相干性和高指向稳定性的特点。 提供互锁（interlock），电流及温度***等功 能，以帮助提升仪器的性能。 高动态范围、 高速模拟调制（高达5MHz）、以及功率精确调节等特点。提供恒电流型、超低噪声型，以及多路复用型等多种定制型解决方案。 |
|
|
结构紧凑，坚固耐用 |
|

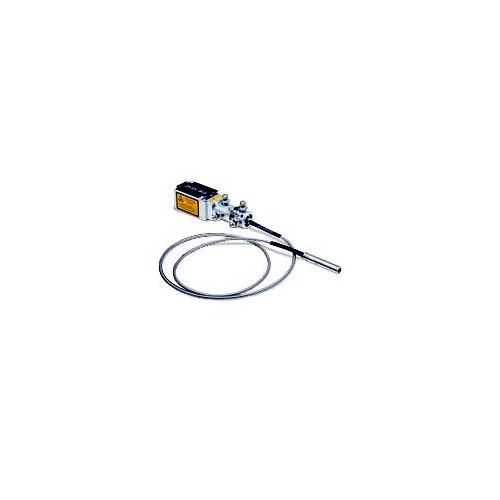

IRIS系列：375-852nm紧凑单波长系列单模保偏光纤耦合输出
Gemini系列：双波长合束共轴
Viper系列：5波长独立合束共轴，无需调节光路校准
Mustang系列：488/561nm带有宽带声光调制系统
Kine FLEX专利光纤耦合系统：提供最好的波束指向稳定性
主要应用：超分辨率成像、共聚焦显微镜、荧光激发、光谱学、流式细胞术、SPIM、FRAP、TIRF……
最新改进：
Qioptiq is The World Leader in the design and manufacture of single-mode polarization maintaining fiber delivery systems for lasers at 355-1064nm. It is our own IP for the formula.
a．<1μrad / ℃波束指向稳定性(世界上最稳定，光束漂移最小化)
b、单模光纤作为空间滤波器（真正的TEM00、衍射极限、高斯轮廓)；M2< 1.1；(无旁瓣/热点/不规则)；
c、在光纤输出中整合光束整形，“即插即用”设计
d、超低噪音和异常功率稳定性
Qioptiq Laser has good performance, even better SNR and stability than Coherent laser. Market is getting more popular using multi-wavelengths laser on high quality biology imaging. iFLEX-Viper is the exactly product for this application.
Latest improvement.
Here is a video explanation about the CLM feature in our iFLEX-iRIS lasers and iFLEX-Gemini laser engines.
Small clarification, when my colleagues said 10x reduction in noise I meant 10dB reduction. (Since, rms <0.1% becomes rms< 0.05% with CLM feature）.
|
特性 |
优点： |
|
输出：联合，同轴 |
不需要激光校准 |
|
完全独立的激光控制 |
易于使用，便携式，交钥系统 |
|
对每个波长真正的切断 |
与传统气体激光器相比，寿命更长 |
|
非凡的功率稳定性 |
x10倍小于等效氩激光 |
|
超低噪声性能 |
每个波长的直接调制 |
|
领先的的波束指向稳定性 |
可靠的和可重复的测量 |
|
oem和最终用户选择 |
|
| 自适应信息光学类 | 空间光调制器 波前分析仪 自适应光学系统 数字微反射镜 DMD 光刻仪 光学元件器件DOE |
| 超快激光与测量 | 飞秒激光器 皮秒激光器 自相关仪 超短脉冲测量仪Frog 超快激光器件 |
| 激光器和光源 | 光纤激光器 低噪声窄线宽激光器 可调谐激光器 半导体激光器和放大器 SLD和ASE宽带光源 |
| 光谱测量类 | 超连续谱光源 单色仪 光谱仪 光栅 辐射计 防嗮系数分析仪 Qioptiq-Point-source |
| 激光测量设备 | 激光功率能量计 质量分析仪 位敏探测器 光电探测器 光学斩波器 红外观察仪及防护镜 红外相机 |
| 太赫兹产品 | 太赫兹光谱仪 太赫兹相机 太赫兹功率计 太赫兹探测器 太赫兹元器件 |
| 光纤拉锥机及光纤配件 | 光纤熔融拉锥机 光纤跳线及配件 无源器件 |
| 激光配件 | 普克尔盒 电光调制器 法拉第隔离器 半导体可饱和吸收镜 |
技术参数
|
Wavelength (nm) |
640 ± 5 |
561 ± 2 |
532 ± 2 |
515 ± 2 |
488 ± 2 |
445 ± 5 |
405 ± 5 |
|||||||
|
Nomenclature |
R |
Y |
G1 |
G |
B |
I |
V |
|||||||
|
Power after fiber (mW) |
20 |
50 |
20 |
50 |
20 |
50 |
20 |
40 |
20 |
50 |
20 |
50 |
20 |
50 |
|
RYBV - Basic system |
|
|||||||||||||
|
Low power iFLEX-Viper-RYBV |
• |
|
• |
|
◊ |
|
◊ |
|
• |
|
◊ |
|
• |
|
|
High power iFLEX-Viper-RYBV |
|
• |
|
• |
|
◊ |
|
◊ |
|
• |
|
◊ |
|
• |
|
YGBI - Basic system |
|
|||||||||||||
|
Low power iFLEX-Viper-YGBI |
◊ |
|
• |
|
◊ |
|
• |
|
• |
|
• |
|
◊ |
|
|
High power iFLEX-Viper-YGBI |
|
◊ |
|
• |
|
◊ |
|
• |
|
• |
|
• |
|
◊ |
|
Noise rms (20Hz – 2 MHz) |
< 0.3 % typ |
|||||||||||||
|
Power stability (8 hours) |
< 2 % |
|||||||||||||
|
Spatial mode, TEM00 , M2 |
M2 < 1.1 typ, diffraction limited |
|||||||||||||
|
Pointing stability after fiber |
< 1 μrad/ºC |
|||||||||||||
|
Polarization extinction ratio |
≥ 100:1 |
|||||||||||||
|
Max. base plate temp. |
40 ºC |
|||||||||||||
|
CW power adjustment (per l) % |
0, 0.1-100% |
0, 0.1-100% |
0, 0.1-100% |
0, 0.1-100% |
0, 0.1-100% |
0, 0.1-100% |
0, 0.1-100% |
|||||||
|
Analogue modulation (per l) |
0 – 5 V |
0 – 5 V |
0 – 5 V |
0 – 5 V |
0 – 5 V |
0 – 5 V |
0 – 5 V |
|||||||
|
Bandwidth |
DC to 2MHz, over 3dB bandwidth frequency |
|||||||||||||
|
Dynamic range |
≥ 30 dB |
|||||||||||||
|
Rise / fall time over 10 – 90% |
≤ 350 ns |
|||||||||||||
|
Dimensions laser head |
455mm (L) x 335mm (W) x 84mm (H) |
|||||||||||||
|
Dimensions controller |
370mm (L) x 322mm (W) x 85mm (H) (or H = 91mm with feet) |
|||||||||||||
产品推荐：瑞士lynceetec.com数字全息显微镜DHM：0.001秒即可得到实时三维形貌，并且是亚纳米的分辨率
技术参数
|
波长(nm) 和功率(mW) |
|||||||||||||||||||||
|
375 |
405 |
413 |
445 |
458 |
473 |
488 |
505 |
515 |
520 |
532 |
561 |
594 |
633 |
637 |
642 |
647 |
660 |
670 |
730 |
780 |
852 |
|
20 |
50 |
100 |
20 |
20 |
75 |
20 |
50 |
20 |
30 |
20 |
20 |
20 |
30 |
20 |
20 |
50 |
80 |
10 |
20 |
70 |
35 |
|
40 |
100 |
|
50 |
70 |
|
40 |
|
50 |
|
40 |
40 |
|
70 |
100 |
40 |
|
|
|
|
|
|
|
50 |
200 |
|
75 |
|
|
100 |
|
60 |
|
|
|
|
|
|
100 |
|
|
|
|
|
|
|
|
220 |
|
|
|
|
140 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
波长 (nm)** |
CLM, 375-520 nm & 633-852 nm |
532 |
561 |
594 |
|
横模, TEM00 |
M2 < 1.2 typ |
|||
|
出瞳孔径Ø at 1/e2 |
0.7 ± 0.2 mm |
|||
|
指向稳定性 |
< 5 μrad/ºC |
|||
|
偏振比 |
≥ 200:1, Vertical ± 2o |
|||
|
电源 |
12V DC, 1A |
|||
|
基板温度 |
40 ºC maximum |
|||
|
散热需求 |
12 W maximum, < 5W typical |
|||
|
工作模式 |
CW / Modulated: Analogue, Digital, Dual Input / Software |
CW |
||
|
功率稳定性, 8 hrs |
< 0.5 % |
< 2 % |
||
|
RMS noise (20Hz - 20MHz) |
< 0.05* % |
< 0.3* %, <0.1% 561 nm |
||
|
峰-峰噪声(20Hz to 1MHz) |
< 0.5* % |
< 3* % |
||
|
最大周期噪声峰值(1KHz -1MHz) |
< 0.05* % |
<0.3*%, <0.1% 561 nm |
||
|
CW, 功率调节 |
0%, 0.1 - 100% |
Off, 50-100%,and 561 nm Off, 15-100% |
||
|
数字调制 带 宽 消光比 上升/下降时间 |
Digital signal DC to 5 MHz 1,000,000:1 < 100 nsec |
OEM options |
||
|
模拟调制 带 宽 消光比 上升/下降时间 电源调节
|
0 - 5V signal DC to 5 MHz 1,000,000:1 < 100 nsec Off and 0.1-100% |
OEM options |
||
|
双模调制 |
两个输入端口用于调制; 规格一样。 同步输入信号a)为数字快速开关，b)为模拟功率调节，通过外部0 - 5v输入或内部软件设置。 |
OEM options |
||
|
通信 |
micro-USB, RS232 |
OEM options |
||
|
Laser only |
70(L) x 40(W) x 38(H) mm |
|||
