产品简介

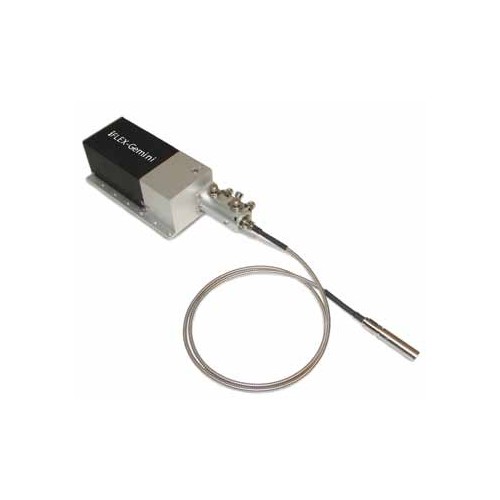

iFLEX-Gemini双波长激光器
iFLEX-Gemini™是Qioptiq公司最新推出的双波长单模光纤耦合输出激光器，它具有结构紧凑，功能强大等特点。iFLEX-Gemini™可以提供多种不同的双波长组合，例如488/640nm，405/515nm等，广泛用于荧光激发、光谱学及各种测量设备等领域中。同时488/515nm波长组合的iFLEX-Gemini™已成为替代氩离子等气体激光器的理想选择。激光器自带的kineFLEX™保偏光纤耦合输出系统具有即插即用的特性，用户可以方便的在空间光输出及光纤耦合输出两种方式间自由切换。保偏光纤优化了输出光束的光束质量，保持了其偏振特性。
Qioptiq公司采用独创的双波长保偏光纤耦合技术，以紧凑的结构和极高的性价比，从一根保偏光纤中输出两束不同波长的激光，相比传统技术（气体激光器等，空间激光合束等）具有更长的寿命和更高的可靠性。
在仪器设计领域，Qioptiq公司的iFLEX系列激光器一向以长寿命，低噪声以及超常的稳定性而著称。iFLEX系列激光器还提供互锁（interlock），电流及温度监控等功能，以帮助提升您仪器的性能。
此外，iFLEX-Gemini™系列产品还具备高动态范围、高速模拟调制（高达5MHz）、以及功率可控等特点。得益于kineFLEX™ 保偏光纤耦合输出技术，iFLEX-Gemini™输出光束接近衍射极限，并具有零像散,高空间相干性和高指向稳定性的特点。
根据客户特殊的需求，我们还可以提供恒电流型、超低噪声型，以及多路复用型等多种定制型解决方案。
其他产品特点
• 开箱即用，无需另行设置
• 超高的机械温度稳定性
• TEM00高斯光束输出
• 可组合波长：375, 405, 445, 488, 515, 640, 660nm
• 单波长高达60mw的输出功率
• 高功率稳定性 高光束质量
• 低噪声
• 可软件控制
• OEM定制
• 技术参数
|
激光器 |
|
|
|
|
|
|
|
|
单位 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
波长 |
|
375 |
405 |
445 |
488 |
|
515 |
640 |
660 |
nm |
|
|
|
|
|
|
|
|
|
|
|
|
|
功率 |
|
8 |
25, 40 |
15, 30 |
12, 25, 601 |
|
8 |
15, 40, 60 |
30,50 |
mW |
|
|
|
|
|
|
|
|
|
|
|
|
|
工作性能 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
偏振比 |
|
|
|
≤ -20 |
|
|
dB |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
光学参数 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
中心波长 |
|
|
|
|
± 5 |
|
|
nm |
||
|
|
|
|
|
|
|
|
|
|
|
|
|
功率稳定性 |
|
|
|
|
< 2 |
|
|
% |
||
|
|
|
|
|
|
|
|
|
|
|
|
|
光学噪声（20Hz to 2MHz） rms2 |
|
|
|
< 0.1 |
|
|
% |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
光学噪声（20Hz to 2MHz）pk to pk2 |
|
|
|
< 1 |
|
|
% |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
电学参数 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
电源 |
|
|
|
12V DC, 0.5A (laser) |
|
– |
||||
|
|
|
|
|
5V DC, 3A max, 1 A running (TE Controller) |
|
|||||
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
底板温度 |
|
|
|
|
40 |
|
|
°C |
||
|
|
|
|
|
|
|
|
|
|
|
|
|
散热需求 |
|
|
|
12.5 |
|
|
W |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
光纤参数 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
光纤长度 |
|
|
|
1 to 3 |
|
|
m |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
光纤保护套 |
|
|
|
不锈钢保护外套，Φ5mm |
|
– |
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
输出端（光纤连接器） |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
保偏光纤 |
|
|
|
FCP保偏光纤连接器 |
|
– |
||||
|
|
|
|
|
FCP/APC保偏光纤连接器(端面8º抛光) |
|
|||||
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
输出端（准直器） |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
光束直径 |
|
|
|
|
0.7 |
|
|
mm |
||
|
|
|
|
|
|
|
|
|
|
|
|
|
光束质量M2 |
|
|
|
typ 1.2 |
|
|
– |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
指向稳定性 |
|
|
|
|
≤ 1 |
|
|
µRad/°C |
||
|
|
|
|
|
|
|
|
|
|
|
|
|
发散角 |
|
|
|
衍射极限 |
|
|
– |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
准直器尺寸 |
|
|
|
Ø 12 x 50 |
|
|
mm |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
光束位置 |
|
|
|
≤ ± 0.15 |
|
|
mm |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
光束角度 |
|
|
|
≤ ± 0.5 |
|
|
mRad |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
工作环境条件 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
存储温度 |
|
|
|
10 to 50 |
|
|
°C |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
工作压力 |
|
|
|
标准大气压 |
|
|
– |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
工作温度 |
|
|
|
10 to 40 |
|
|
°C |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
工作湿度 |
|
|
|
无水凝结 |
|
|
– |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
调制方式 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
模拟 |
|
|
5MHz，上升时间<200ns，输入电压0-5V |
|
– |
|||||
|
|
|
|
|
|
|
|
|
|
|
|
可选波长组合
|
λ1 / λ2 |
405 |
445 |
488 |
515 |
640 |
660 |
|
375 |
Y |
O |
O |
O |
O |
O |
|
405 |
|
O |
Y |
O |
Y |
Y |
|
445 |
O |
|
O |
Y |
O |
O |
|
488 |
Y |
O |
|
Y |
Y |
O |
|
515 |
O |
Y |
Y |
|
O |
Y |
|
640 |
Y |
O |
Y |
O |
|
O |
|
660 |
Y |
O |
O |
Y |
O |
|
Y = 标准产品
O = 可根据客户需求OEM定制
|
光纤及连接器 |
激光器 |
|
|

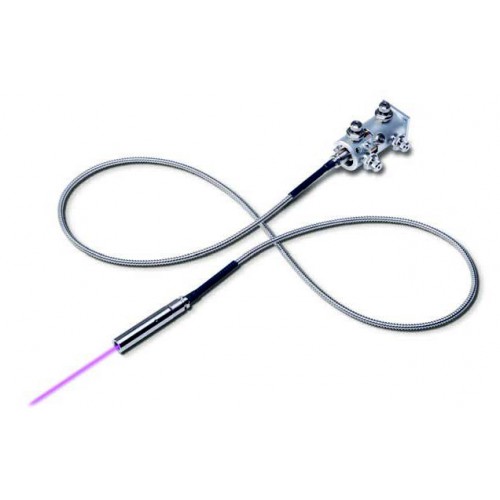

kineFLEX™ |
|
|
|
