吉林省擎轩科技有限公司 |
|
|

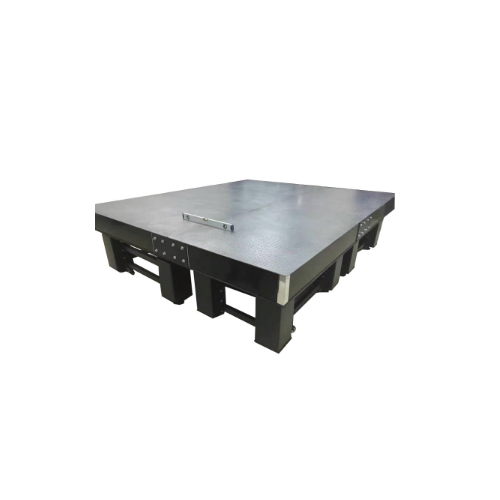

1；平台规格型号 |
QXFOT-15-10-08 |
|
2；外形尺寸 |
1500x1000x800 |
|
3；应用范围 |
光学隔振平台广泛应用于光学，电子，精密机械制造，冶金，航天，航空，航海，精密化工和无损检测等领域，以及其他机械行业的精密试验仪器，设备振动隔离的关键装置中。 |
|
4；台面结构 |
台面结构为上下面板、隔离杯和蜂窝状芯板 |
|
5；隔离杯 |
每个孔下面都有一个隔离杯。作用：防止细小零部件掉到蜂窝芯里面，同时也保证台面干净，防粉尘，防水，防油。 |
|
6；上面板 |
面板：采用5~6mm厚的430高导磁不锈钢，采用精密磨削工艺，经密迪纹亚光处理 |
|
7；蜂窝芯板 |
内部蜂窝状芯板采用的是不锈钢、铝板，镀锌板等防腐材料，内芯密度为250kg/m3；采用国内最新的粘接工艺，颠覆了传统的焊接工艺，无焊接应力；质量轻，强度高，稳定性好。 |
|
8；下面板 |
4~6mm厚碳钢，内部做防锈漆，表面喷黑塑处理 |
|
9；侧板 |
内层碳钢板，外层为黑色皮革，美观实用，四角用不锈钢板包角 |
|
10；平面度 |
0.05mm\600mmX600 |
|
11；表面粗糙度 |
表面粗糙度为1.6μm |
|
12；隔振材料 |
国标（GB\T20029-2005）规定的阻尼隔振垫 |
|
13；固有频率 |
<6~10Hz，同负载和实际使用情况相关 |
|
14；支架 |
阻尼隔振支架采用碳钢制作，四支撑表面喷黑色工艺烤漆，配有调节轴承，方便调节平台水平，调节范围上下可调25mm（200mmX200mm轴承支架） |
|
15；台面孔距/孔径 |
孔距；25mmX25mm 孔径；M6国标公制螺纹 |
|
16；台面厚度/重量 |
200mm厚度台面 台面重量225公斤 |
|
17；平台负载 |
1500KG |
