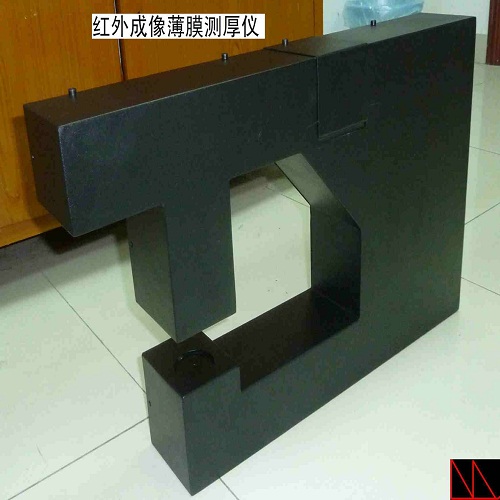

非接触在线激光测厚仪用于复合发泡压延挤出形态材料带的动态测厚仪
一,导论:
自60年代激光产生以后，其高方向性和高亮度的优越性就一直吸引着人们不断探索它在各方面的应用，其中，工业生产中的非接触、在线测量是非常重要的应用领域，它可以完成许多用接触式测量手段无法完成的检测任务。普通的光学测量在大地测绘、建筑工程方面有悠久的应用历史，其中距离测量的方法就是利用基本的三角几何学。在80年代末90年代初，人们开始激光与三角测量的原理相结合，形成了激光三角测距器。它的优点是精度高，不受被测物的材料、质地、型状、反射率的限制。从白色到黑色，从金属到陶瓷、塑料都可以测量。
（凤鸣亮科技 本设备 对人无伤害对环境无污染）
高精度激光在线电池极片/玻璃纤维/碳纤维纸张厚度测量控制仪，可测量被测物的几何尺寸（如：厚度）同时还能检测出被测物的面密度（在电池，电容生产厂适用），采用激光三角测量技术进行动态在线厚度测量，由计算机控制扫描机构，得到厚度的实时测量值和厚度与测量点位置的分布关系曲线。采用该系统不但能提高电池极片，薄膜/玻璃纤维/碳纤维纸张生产的自动化程度，而且能大大提高产品质量的稳定性、减少原材料的消耗、减少手工测量造成的人为干扰因素和误差。
二、 适用范围：
高精度动态激光在线测厚仪可应用于：纳米硅锂电池，电池极片涂层，薄板厚度测厚控制仪可精密测量带材、卷材、板材的厚度，适用于对电池极板、各种冷热轧带钢、钢板、铝板、铝箔、铜板、铜箔、转炉内衬、防水卷材，油毛毡|沥青防水材料、木材、精密器件，各类橡胶片、橡胶膜、塑料板材、布等透明半透明柔性板材的生产过程进行在线、实时测量和控制。
三、特点
高精度激光在线式电池极片，薄板厚度测量控制仪通过软件对测量数据进行处理和误差补偿从而能够消除电路和传感器的长期漂移对测量精度的影响、测量数据长期稳定。激光在线测厚仪不再采用两个位移传感器分别测量上下测头到被测物的上下表面的距离来算出厚度，而是直接测量被测物的厚度，避免了U形支架变形、振动等导致测量误差，大大提高了测量精度，而且不怕振动，并且安装使用更简单，工作更稳定，测量精度更高（+/-0.002mm），它无环境污染，对人无伤害，对被测物无污染无接触，同时第二代激光三角测厚仪有完整的数据输出接口，这为涂布机的日后闭环自动控制打下了基础。
高精度激光在线式薄板厚度测量控制仪经过在多家电池极板涂布机上的应用结果表明，测厚仪使用极其方便，运行稳定、可靠，测量数据稳定、测量精度可达到±2µm。应用该产品的企业一方面可通过提高产品质量档次获得直接的经济效益、另一方面还可通过减小原材料消耗、大幅降低废品率而为企业带来可观的间接经济效益。
四、主要技术指标：（可测量被测物的几何尺寸（如：厚度）同时还能检测出被测物的面密度（如电池，电容生产厂适用））
l 采用激光技术测量方法，测量准确、稳定。

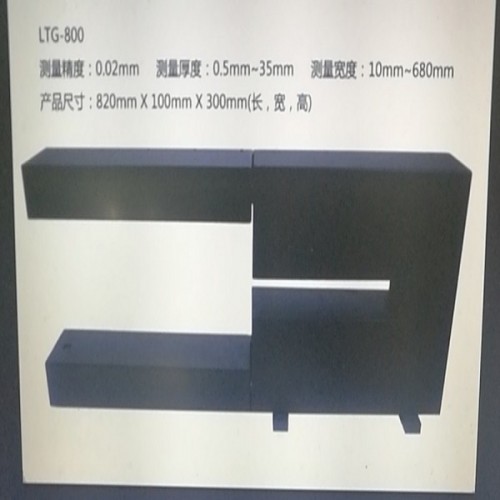

l 测量范围：厚度：0.010mm—35mm；宽度：10 mm ----680mm。
l 测量精度：±2.0µm。
l 能对电池极板的湿部厚度进行在线测量, 联仁（垫）：壹叁陆伍贰叁壹壹陆零壹 谢谢!!
l 测量方式：在线定点；在线自动扫描：扫描方式时的测量幅宽650mm。
l 具有在线自动校准功能，能消除传感器的飘移误差。
l 能进行生产过程测量数据的统计、查询等管理。能实时显示纵、横向的厚度变化曲线；能按小时、班次、日、月、年进行统计数据的查询。
l 根据用户需求可加入厚度闭环自动控制（根据厚度变化调节执行机构来控制薄板的厚度）。
测量范围：0mm≤厚≤35mm；0mm≤宽≤680mm
