一、设备名称：前处理单槽超声波清洗机；

二、设备型号：VGT-1072F；

三、设备型号定义：

VGT—深圳市威固特超声波科技开发有限公司产品代号；

1072—整机共1个功能槽，超声波振子数为72个；

F—表示水基清洗液及非标超声波清洗设备；

四、设备用途：清洗工件表面污垢。

五、设备能力：节拍3-30分钟（可依据生产进度调节）。

六、设备概述：

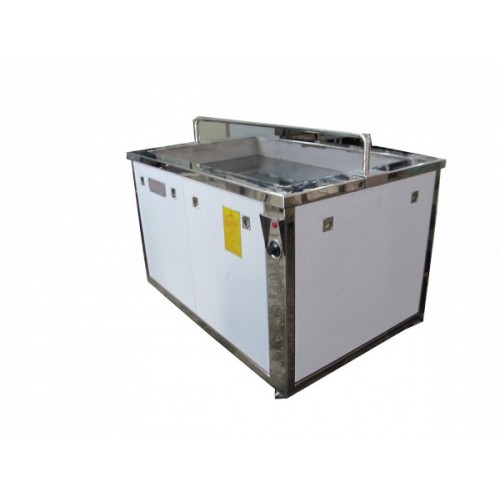

威固特VGT-1072F为前处理单槽超声波清洗机，设备共有1个功能槽，配置有加热系统、排水加泵系统（1寸管）、清洗篮系统、超声波清洗系统、机架系统、万向轮移动系统、电路和水路有效分开系统、进水电磁阀系统等。设备采用环保型水溶剂洗涤，为环保型清洗机。

清洗过程中工件通过超声波高频产生的“气化现象”的冲击和系统自身不停地作上下运动，增加了液体的摩擦，从而使工件表面的污垢能够迅速脱落，实现其高清洁度的目的。

七、清洗流程：

人工上料——超声波清洗机——人工下料。

八、超声波功率：48KHZ；4320W功率可调。

九、市水或纯水流向：进水（与电路有效分开）→NO.1→直排。

十、设备参数：

1. 清洗工件：锗元件；
2. 内篮尺寸：参照标准件制作；
3. 清洗篮载重量：额定载重Min35Kg    Max55Kg；
4. 传输：人工传输；
5. 清洗节拍：每篮节拍为3-8min（人工操作与传送）；
6. 产量：对节拍为5min而言，产量依赖于设备实际使用时间和人工控制时间。

十一、设备配置：

 超声波清洗机槽槽体结构：

1. 槽体设单面溢流口，溢水槽宽35mm；
2. 各槽底部设排液阀且互串联至总排管；
3. 槽内设温度感应器，温控范围：RT-100℃；
4. 加热系统与进排水系统有效分开；
5. 增加加热循环泵，以使槽体内的温度更加均匀；
6. 整机槽体与超声波发生器一体式，整机更加美观。

机架底盘及门板结构：

1. 整机框架采用钢型材制成，前部及左右侧设装饰门板，门板采用合页反转式，由不锈钢沙胶板制成，表面反光，美观大方；
2. 底部配置脚轮，洗净操作台高950mm。

十二、购买本公司设备须知的技术服务及保证：

      保修期：本设备在运行中，如由于设备本身质量问题，实行一年免费保修；如由用户在使用过程中操作不当而造成的损失，我方负责保修，但收取相应的材料成本费，设备实行终生有偿保修。
