晶片腐蚀产生的不良影响：
AT切型的石英谐振器的频率由厚度和银层厚度决定。而在腐蚀一方面是清除了研磨时残留在镜片表面的破坏层，另一方面修整了晶片的厚度尺寸，控制晶片的频率。晶片经过粗、中、细研磨后，不论zui终磨料多细，晶片表面总有一层磨料和石英微粒构成的破坏层，而且有很强的吸附力，这一作用随着时间进行无规则变化。如果不清除残留在晶片表面上的磨料和石英微粒，被真空镀膜银层电极覆盖后，它们将在谐振器工作过程中，随着时间的推移发生应力变形而逐渐松落、脱落，造成谐振器飘移、电阻值增大，用这种晶片生产出来的谐振器安装在电子产品整机上的频率和电阻都不稳定，有时在小的激动功率下都有可能产生睡眠DLD，即谐振器不起振。所以，必须做到彻底清除晶片表面由研磨工序留下的污垢及杂质。

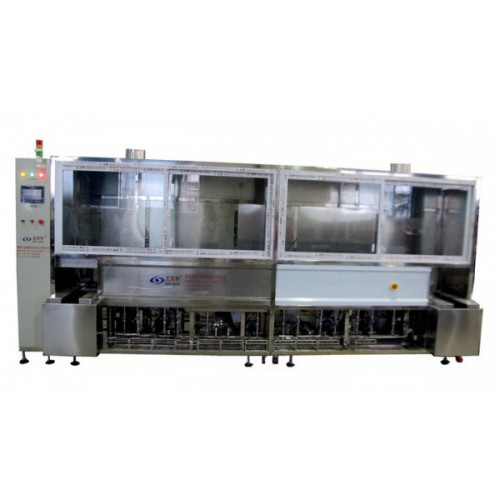

深圳威固特VGT-807FTA自动智能式超声波清洗机：
此设备共有8个功能槽，配置有循环过滤系统、自动恒温系统、触摸屏系统、抛动系统、超声波清洗系统、预热箱系统、溢流系统等。设备采用水溶剂洗涤、纯水漂洗，为环保型清洗机。
清洗过程中工件通过超声波高频产生的“气化现象”的冲击和系统自身不停地作上下运动，增加了液体的摩擦，从而使工件表面的污垢能够迅速脱落，实现其高清洁度的目的。
设备参数：
清洗工件及洗篮：
1、名称：石英晶体；
2、材质：晶体；
3、内篮尺寸：参照标准件制作；
4、清洗篮载重量：额定载重Min2Kg Max3Kg；
5、传输：自动智能式机械手传输；
6、清洗节拍：每篮节拍3-8min（人工操作与传送）；
7、产量：对节拍为5min而言，产量依赖于设备实际使用时间和人工控制时间
喷淋系统：
1、内槽尺寸：L260×W310×H250(mm)；
2、材质：进口SUS316板，δ2.0mm；
3、位置：
在槽体的左右两侧各设置两把喷淋系统，共四把喷淋系统作用于工件；
每把系统上安装6个不锈钢喷嘴；
喷淋系统由喷淋管和喷淋嘴组成。
4、喷淋泵：
喷淋泵为“南方”不锈钢水泵；
喷淋泵与喷淋管相连，喷淋泵工作时产生压力作用于工件，形成完整的喷淋系统；
配置有液位安全控制系统，当液位低时，喷淋泵不工作；
喷淋泵前面装有球阀，调节水量。
设备质量保证措施：
严格执行企业标准和有关国家标准，关键配件耐酸碱，其他电器均采用ISO9000认证产品或国际认证产品。
深圳威固特自动智能式AT切型石英晶片谐振器超声波清洗机
