设备简介

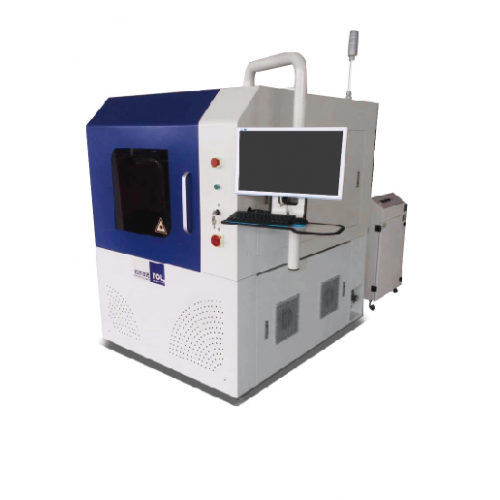

TOL-5150U/5180U/5250U高速激光分板机通过CCD读取零件上面Mark点。自动进行切割，光源采用全球领先的美国PI公司高功率UV系列激光器，速度快。性能稳定。切面质量干净无毛边。00级花岗岩工作台。配高精度直线位移平台。1um运行精度。全密封空间光学优化设计。切割品质十分优秀。
产品特征
1、高性能紫外激光器;采用高光来质量、高峰值功率、窄脉宽、高脉冲稳定度的全固态紫外激光器，保证加工质量和稳定性
2、脉冲宽度窄<20 ns。脉冲峰值功率高,在切割电路板时不会烧焦,无碳化现象,加工效率高;
3、主体808rm bar条气密性封装在模块内部,安全可靠;
4、独有的三维空间优化设计的光学系统:对光路系统进行整体设计优化，便于调试，加强防尘;
保证高的光束质量，减小功率损耗，减小聚焦光斑大小，确保紫外激光加工精度;
5、采用精密二维工作台和全闭环数控系统:提高光栅尺分辨率，保证机床的定位和重复精度:
6、采用位置传感器和CCD影像定位技术;激光基准点与机床基准点高精度重合;
7、采用离刚性设计、减振机床垫块和天然花岗岩组成的基座，消除工作台启动/停止和加速过程产生的惯性震动;
8、具有自主知识产权的控制软件界面人性化，功能完备，操作简捷，易于开发。输入文件格式多样，支持gbr、 dxf等，可用相关软件直接转换，dxf文件可用CAD软件方便编辑。文件图形可编辑，可分块分次切割;
应用领域
TOL-5150U/5180U/5250U高速激光分板机主要应用于半导体、摄像模组、FPC、HDI板、PCB、PCBA等产品的分板制程
样品图片
