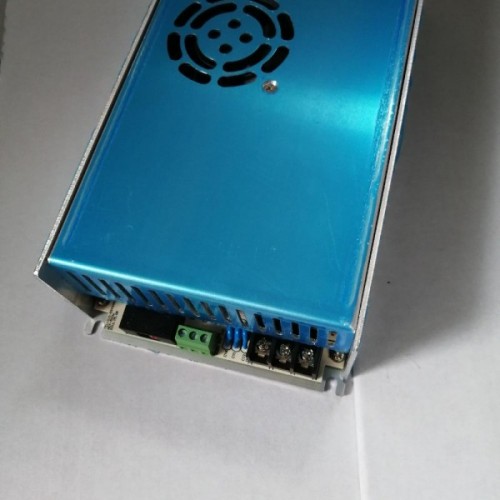

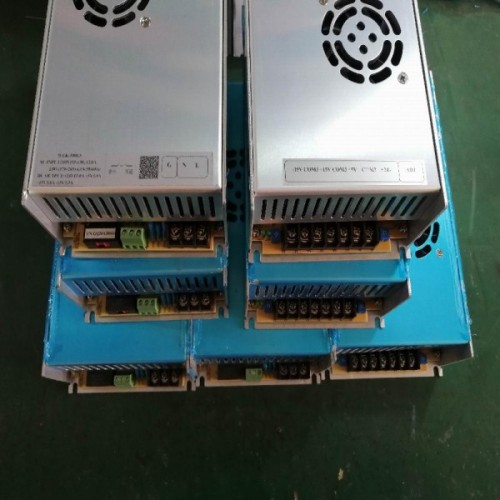

点击图片查看原图
一、主要技术参数：
供电：交流输入范围选择开关AC220V/AC110V
输出：4路输出、共地
V1:24V20A V2:±15V5A V3:5V5A
散热：内置风扇散热制冷
保护：过载、过压、短路、过温
保修：整机保修1年
适用：光纤激光打标机或其它行业
尺寸： 240x125X60(mm）
交流供电输入范围...................................95~132/170~264VAC
涌浪电流...................................................冷启动30A/115V,60A/230V
输入频率...................................................47~63Hz
输入漏电流...............................................＜1mA/230VAC
电源调整率(满载）..................................≤±0.5%
电压偏差...................................................24V≤±1%，其它≤±3%
输出电压调整范围....................................24V±5%
输出过载保护............................................105~150% 自动恢复
输出过压保护............................................115~150% 关闭电源，重新开启恢复正常
上升时间......................................................50ms满负荷（典型）
保持时间......................................................20ms满负荷（典型）
工作环境温度.............................................. -20℃~+50℃
冷却方式......................................................风扇制冷
二、输出控制：
激光（P1）短接（P2）+24V无输出；
振镜（P3）短接（P2)±15V,+5V无输出

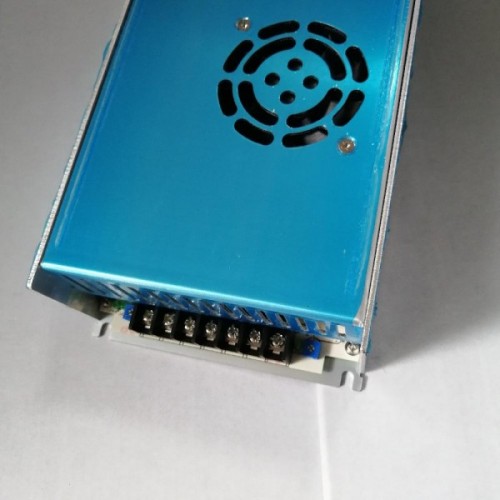

三、输出接线:
+24V = 激光器供电正
COM2 = 激光器供电负
+15V = 振镜供电正
COM3 = 振镜GND(零)
-15V = 振镜供电负
+5V = 控制卡供电正/激光指示灯供电正
COM3 = 控制卡供电负/激光指示灯供电负
