产品简介：

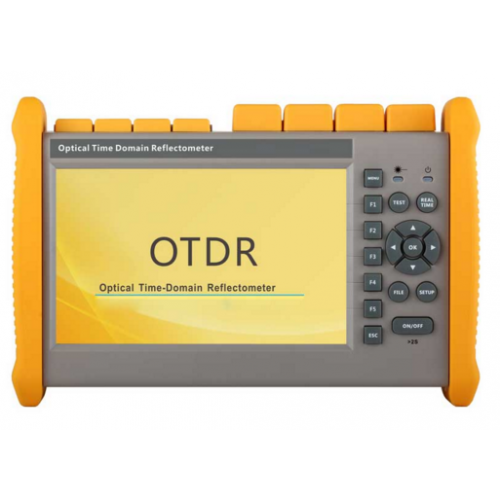

随着城市及农村通信网络的日益光纤化，对于光纤网络的测试由过去的长距化、集中化渐渐演变为如今的短距化和分散化。由此带来的可能是用户的成本投入增加，以及大量新增施工运维人员对于仪表的使用要求上手更快更简便等。针对这些问题，态路通信推出了新一代智能化TLOT-700系列光时域反射仪。
TLOT-700采用了全新的设计理念与外观，结构更加紧凑，并且涵盖了从骨干网、城域网至FTTx接入网测试在内的多种动态范围和波长组合，操作简单易学。在当前的光纤网络架构下，它可以很好地帮助用户进行成本控制，并且不以降低测试性能为代价，满足用户的不同测试需求。
无论您是在光纤网络构建与安装阶段进行链路鉴定，还是要执行快速高效的维护与故障排查测试，相信TLOT-700都会成为您的得力助手。
主要特点：
多种动态范围及波长组合可供选择
具有多模光纤链路的测试能力
可选1625nm测试波长，带滤波器，可进行FTTH/PON光网络的在线测试
多种测量模式，操作极其简单，一键式可以完成测量
具有线路光告警功能，程度地保护仪表光模块
实时测试功能，方便观察光纤实时对接效果
内置大功率红光源，可方便肉眼检测近端光纤线路中的故障点
可选配光功率计功能
支持中英文输入，拥有友好的输入界面，完全模拟电脑键盘输入
自带4GB内存，可存储超过40000条曲线
带有截图功能，可截取仪表屏幕显示的当前界面，并自动保存为图片格式文件
配置PC数据分析与仿真软件，可批量处理、生成、打印测试报告
配备2个主USB接口和一个从USB接口，可进行电脑仿真控制及外接存储设备
通过RJ-45或选配的WiFi模块，可实现PC远程访问控制操作
型号规格：
|
型号 |
测试波长 |
动态范围 |
事件/衰减盲区 |
|
TLOT700-D26 |
1310/1550nm |
26/24dB |
0.8/4m |
|
TLOT700-D32 |
32/30dB |
0.8/4m |
|
|
TLOT700-D35 |
35/33dB |
0.8/4m |
|
|
TLOT700-D40 |
40/38dB |
1/4m |
|
|
TLOT700-D43 |
43/41dB |
1/5m |
|
|
TLOT700-T40F |
1310/1550/1625nm |
40/38/38dB |
1/4m |
|
TLOT700-T43F |
43/41/41dB |
1/5m |
|
|
TLOT700-M21 |
850/1300nm |
19/21dB |
1.2/8m |
|
TLOT700-MD21 |
850/1300nm |
19/21dB |
1.2/8m |
|
1310/1550nm |
35/33dB |
0.8/4m |
|
|
TLOT700-MD22 |
850/1300nm |
19/21dB |
1.2/8m |
|
1310/1550nm |
40/38dB |
1/4m |
技术参数：
|
脉冲 SM |
3ns, 5ns, 10ns, 20ns, 50ns, 100ns, 200ns, 500ns, 1μs, 2μs, 5μs, 10μs, 20μs |
|
宽度 MM |
850mm：3ns，5ns，10ns，20ns，50ns，100ns，200ns，500ns，1us |
|
距离 SM |
100m、500m、2km、5km、10km、20km、40km、80km、120km、160km、240km |
|
范围 MM |
850mm：500m，2km，5km，10km |
|
采样分辨率 |
***小0.05m |
|
采样点 |
128000点 |
|
线性度 |
≤0.05dB/dB |
|
损耗阈值 |
0.01dB |
|
损耗分辨率 |
0.01m |
|
距离***度 |
±(1m+测试距离×3×10-5+采样分辨率) （不计折射率误差） |
|
数据存储 |
40000条以上测试曲线 |
|
红光源 |
10mW，CW/2Hz |
|
接口 |
RJ-45接口，3个USB口（Type A×2，Type B×1） |
|
显示器 |
7英寸TFT-LCD（可选触摸屏功能） |
|
电池 |
7.4V/4.4Ah锂电池（带航空认证），可连续使用6小时 |
|
环境 |
工作温度：-10℃~+50℃；存储温度：-20℃~+70℃；湿度：≤95%（无冷凝） |
|
尺寸重量 |
253×168×73.5mm / 1.5kg（含电池） |
|
附件 |
腕带、电源适配器、锂电池、FC适配头、USB连接线、快速指南、光盘、携带包 |
|
可选模块 |
SC/ST/LC适配头、光功率计、光源、触摸屏、WiFi、端面检测仪、防水处理 |
