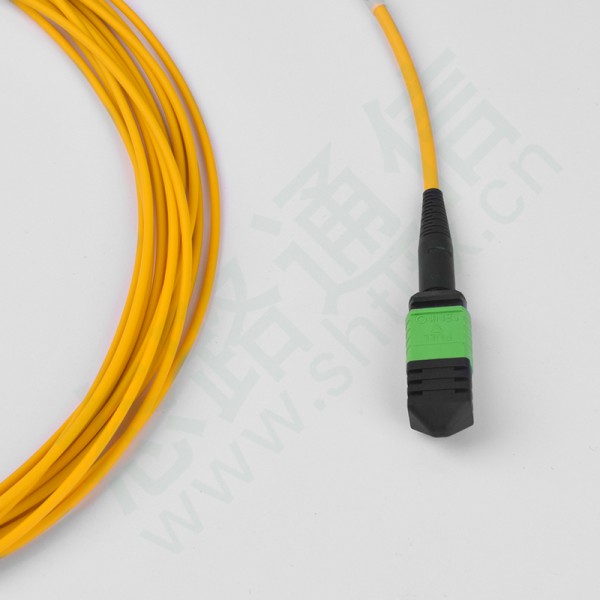

产品型号：TL-8F-MPO/G/G-MPO/G/F-SM-3L-B
产品名称：8芯MPO单模预接光缆

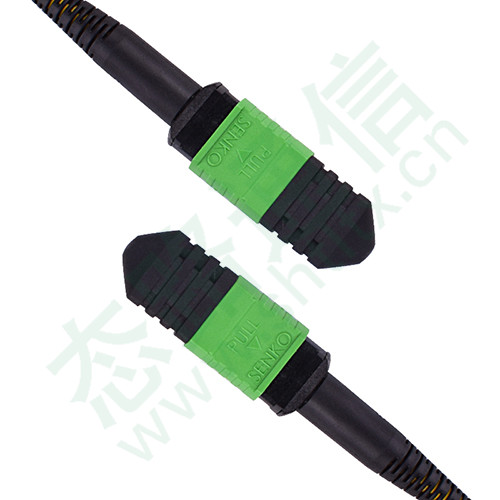

接头规格：两端为进口SENKO MPO连接器
护套材质：3.0mm LSZH 光纤光缆
产品型号定义：G：标准损耗，F：母头，8：8芯，3L：3.00mm LSZH护套，B：B极性
产品特点：
进口SENKO扇港品牌，符合IEC标准61754-7和TIA 604-5-MPO，绝佳的稳定性，高度适应性和灵活性；
采用单模G657A抗弯曲的8芯光缆，适用于40G 100G光模块互联，有适用于MTP/MPO高密度光缆布线系统；
新型光纤采用圆形、小外径特殊结构，实现了更小的主干光缆弯曲半径，存放安装更便捷；
预端接光缆成品两端已经安装好MPO连接器，光纤性能工厂测度检验；
产品采用长飞纤芯，低烟无卤阻燃光缆，保障了传输稳定性；
低烟无卤阻燃光缆，LSZH符合防火阻燃IEC60332-1及IEC60332-3要求；
采用高质量MPO组件，插入损耗低。
适用标准： TIA/EIA-568-C、TIA 604-5 MPO、IEC-61754-7、NFPA 262 (OFNP) or IEC 60332 (LSZH)、IEC-60793、GR-1435-CORE
产品应用：
l 光开关接口连接
l 主干阵列光缆
l 数据中心布线
技术指标：
|
光学性能 |
||||
|
插入损耗（dB） |
单模标准损耗 |
单模低插入损耗 |
多模标准损耗 |
多模低插入损耗 |
|
≤0.6 |
≤0.35 |
≤0.6 |
≤0.35 |
|
|
回波损耗（dB） |
≥60 |
≥20 |
||
|
耐久性 （dB） |
≤0.2 500次对接 |
|||
|
工作温度（℃） |
-20 ～ +70 |
|||
|
测试波长（nm） |
1310 |
850 |
||
|
端面几何参数 |
||||
|
项目名称 |
X轴 |
Y轴 |
||
|
***小值 |
值 |
***小值 |
值 |
|
|
曲率半径（mm） |
500 |
– |
50 |
– |
|
研磨角度 |
0-0.2 |
0+0.2 |
8-0.2 |
8+0.2 |
|
项目名称 |
***小值 |
值 |
||
|
光纤高度(nm) |
1000 |
3000 |
||
|
光纤高度差(nm) |
600 |
|||
|
相邻光纤高度差(nm) |
-300 |
+300 |
||
|
平均光纤高度差(nm) |
-300 |
+300 |
||
|
光学性能 |
光学性能 |
|||
|
3D干涉报告 |
||||
