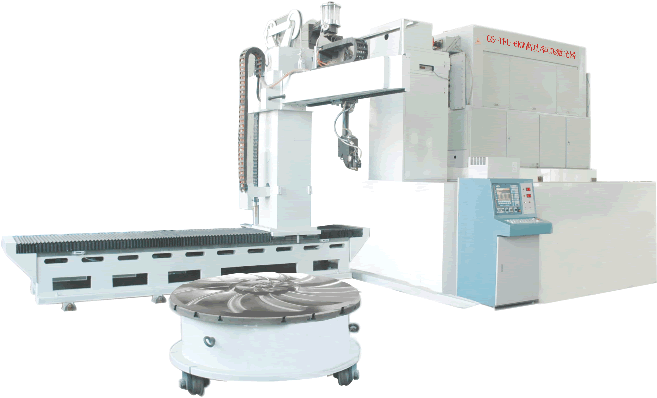

| 大型模具热处理新概念，全球首创大型模具激光热处理成套系列设备
国内领先大功率激光器，进口五轴五联动数控系统，自动化控制，高精度加工，专业解决大型模具热处理加工难题。
设备构成 ：
6KW 横流 CO 2 激光器
激光功率显示仪
导光系统
数控激光加工机床
多功能控制台
6 万大卡水冷机组
斗型送粉器 |
|
设备用途：
对汽车拉伸、翻边、修边等模具进行表面淬火；对各种模具在使用过程中出现的裂纹、划伤、磨损、崩塌进行激光熔凝、合金化熔覆等表面强化工艺处理 . 。
设备特点：
1 、系统高度集成、抗干扰能力强，能满足工业环境下设备长时间运行高稳定性、高可靠性、柔性化加工的要求；
2 、加工机床 X 、 Y 、 Z 轴运动件全部采用高精度进口件， Z 轴伺服电机配备抱闸，光头兼有旋转（± 180 o ）、摆动（± 90 o ）及准停等功能，便于工件加工；
3 、配置的五轴五联动数控系统能实现法线跟踪功能，保证了加工时光束与模具的表面保持垂直，并应用内置程序控制软件对整套系统实现集中控制；
4 、针对模具尺寸大、容易局部磨损需要实现高精度修复的特点配备了全自动送粉装置，激光熔覆后不需要后续热处理，熔覆层光滑、平整，与模具本体冶金结合，熔覆后只需进行少量机械加工可以直接投入使用。
|
GS-TFL-6000 型 CO2 激光发生器：
额定输出功率： 6KW( 多模 )
最大输出功率：： 6.5KW( 多模 )
功率不稳定度： ≤± 3%
光束发散角： ≤ 3mrad( 多模全角 )
激光输出镜寿命： ≥ 1000hr
激光光电转换效率： ≥ 15%
激光功率显示、检测仪：
通光口径： ≤ 60mm
功率测量误差： Δ P ≤ 10w
功率测量范围： 0—7KW
测量响应时间： ≤ 0.5s
连续工作时间： ≥ 24h
适用激光范围： λ： 9-11 μ m
显示： 数显
|
|
|
五轴五联动数控加工机床
X 、 Y 、 Z 轴行程： 见规格表
X 、 Y 、 Z 轴定位精度： 0.05mm / 300mm
X 、 Y 、 Z 轴重复定位精度： 0.03mm
X 、 Y 、 Z 轴移动速度： 0 -10000mm
旋转轴转动范围： ± 180°
摆转轴摆动范围： ± 60°
迴转工作台尺寸： Φ 1500mm
数控系统： 另行商定
导光系统
外导光系统口径： Φ 25 -60mm
熔覆及热处理聚焦头光斑直径： ≤Φ 2 -5mm
|
|
多功能控制台
多功能控制系统为集中总控制台，既能集中控制激光器、外光路、冷水机组、数控机床、送粉器等部分的运转，又能对各部分单独控制，具有自动、手动切换功能。
多功能控制系统可对各种数据进行模数 - 数模转换，对整套设备的光、电、机、气、温度、流量进行实时监视、激光加工轨迹显示、故障诊断和报警、误操作连锁保护等功能，能进行各种加工工件的热处理、熔覆工艺的编制并实现工艺程序全过程自动控制。
双温水冷机组
制冷量： 6 万大卡
冷却水温度范围： 6 -15 ℃ 任意可调
循环水温度范围： 10 -40 ℃ 任意可调
温度控制误差： ± 1 ℃
冷却水流量： ≥ 200L / 小 min( 低温 ) ≥ 80L / 小 min( 低温 )
冷却水调节方式： 加热 - 冷却二位式控制
原装进口全封闭压缩机，不锈钢水箱和不锈钢水路系统
宽带激光自动送粉器
送粉量： 5 -150g /min （数字显示
出粉不均匀度： ≤ 2%
宽带激光送粉： 10 -35mm 连续可调
粉斗装载量： 10kg
规格
|
参数\项目
|
GS4226
|
GS3223
|
GS2116
|
GSK1210
|
|
激光输出功率
|
6KW
|
6KW
|
6KW
|
6KW
|
|
工作台面尺寸
|
4000 × 2200mm
|
3000 × 1700mm
|
2000 × 1300mm
|
1200 × 800mm
|
|
工作台最大承重
|
12000kg
|
10000kg
|
3000kg
|
1500kg
|
|
龙门宽度
|
2500mm
|
2000mm
|
1600mm
|
1000mm
|
|
最大工件高度
|
1500mm
|
1500mm
|
1100mm
|
1100mm
|
|
X 轴行程
|
4200mm
|
3200mm
|
2160mm
|
1200mm
|
|
Y 轴行程
|
2600mm
|
2300mm
|
1600mm
|
1000mm
|
|
Z 轴行程
|
1200mm
|
1200mm
|
800mm
|
800mm
|
|
θ 轴旋转轴范围
|
360 °
|
360 °
|
360 °
|
360 °
|
|
φ 轴摆动范围
|
-60 ° ＋ 60 °
|
-60 ° ＋ 60 °
|
-60 ° ＋ 60 °
|
-60 ° ＋ 60 °
|
|
直线轴进给速度
|
1 -5000mm /min
|
1 -5000mm /min
|
1 -5000mm /min
|
1 -5000mm /min
|
|
直线轴最大速度
|
10000 mm /min
|
10000 mm /min
|
10000 mm /min
|
10000 mm /min
|
|
系统占地面积
|
|
|
|
|
|
总电容量
|
|
|
|
|
特殊配件：
• 激光加工工艺软件包
激光热处理及熔覆工艺数据软件包
|
• 环保型空气压缩机
• 冷却式干燥机
• 高精度电源稳压系统
• 旋转工作台
|
|
• 日本发那克、德国西门子、西班牙发格数控系统及伺服单元、电机
• 激光熔覆修复模具的专用合金粉末
• 宽带激光
• 自动送粉器
• 整体防护装置
• 用户自选颜色
• 激光工作气体 He 、 N 2 、 CO 2
• 三色工作状态指示灯
|
