特性
• 可供选择的4个不同结构， 90°无变焦反射镜，90° 带有45° AOI 变曲率反射镜（VRM）, 90° 带有接近正入射的变曲率反射镜（VRM）
• 除了标准的手动调焦功能外，变焦反射镜（VRM）提供了额外的自动变焦功能
• 具有最大25mm的焦点位置调节能力
• 针对不同的应用，使用者可以通过调整准直镜焦距来实现最优的光斑大小选择
• 倍率变化范围 1.25x – 2.5x
• 安装平台和水冷功能可选
• 在准直径和聚焦镜保护窗之间可实现快速的保护窗互换
• 可选的高度电子传感器
特性
· 可供选择的4个不同结构， 90°无变焦反射镜，90° 带有45° AOI 变曲率反射镜（VRM）, 90° 带有接近正入射的变曲率反射镜（VRM）
· 除了标准的手动调焦功能外，变焦反射镜（VRM）提供了额外的自动变焦功能
· 具有最大25mm的焦点位置调节能力
· 针对不同的应用，使用者可以通过调整准直镜焦距来实现最优的光斑大小选择
· 倍率变化范围 1.25x – 2.5x
· 安装平台和水冷功能可选
· 在准直径和聚焦镜保护窗之间可实现快速的保护窗互换
· 可选的高度电子传感器
光学指标
最大激光功率 3.5kW
激光波长 1.025 - 1.08μm
激光器接口模式 QBH, PIPA
准直镜焦距 60mm - 120mm范围内连续可变
聚焦镜焦距 150mm
倍率范围 1.25x - 2.5x范围内连续可变
光学系统有效口径 30mm
透过率 >98%
中心调整范围 ±1mm in X & Y 轴
聚焦镜保护窗 密封抽屉型
准直镜保护窗 密封抽屉型
模式和特性
模式 外观形状 VRM 入射角(°) 准直镜

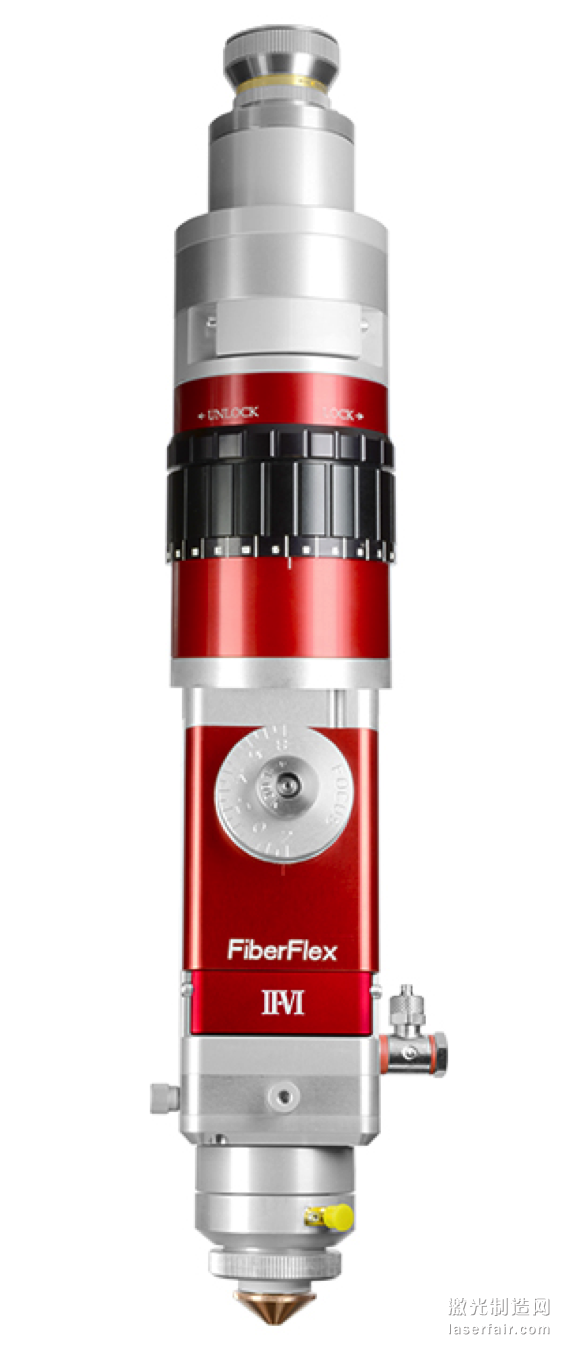

FiberLight FLEX S 直线型 无 可变
FiberLight FLEX 90 90° 无 可变
FiberLight FLEX 90V 90° 45° 可变
FiberLight FLEX 90VN 90° 15° 可变
变曲率反射镜指标（VRM）
曲率半径变化范围 5MCC to 5MCX
压强变化范围 0 to 6 bar
增压方法 空气
有效口径 30mm
入射角 15° or 45°
切割喷嘴指标
喷嘴类型 单孔
喷嘴内孔直径 1.0mm to 3.0mm
焦点到喷嘴表面的手动调节范围 +2.0mm to -8.0mm
焦点到喷嘴表面手动+VRM调节范围 +9.5mm to -15.50mm
辅助切割气体的最大压强 25 bar
气体类型 惰性和活性气体均可
高度电子传感器*
电压要求 24 Volts DC
输出信号– 线性 0 - 10V 模拟信号
校准 手动
接触式传感器 24V 输出
响应时间 <1ms
传感器缆线长度 2 Meters
高度传感范围 10mm
