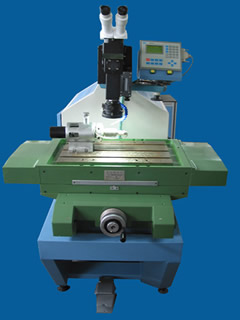

| HP-JGH200型YAG激光焊接机 | |
|
“和牌”系列YAG激光焊接机是利用高能脉冲激光实施工件间的焊接，脉冲氙灯作为泵浦；首先由脉冲激光电源点亮氙灯，并输出恒定小电流使氙灯处于预燃状态，再由控制系统来控制脉冲激光电源使氙灯放电，并产生一定脉宽和频率的光波，光波在激光聚光腔内照射ND：YAG激光晶体，使晶体受激辐射，再经过激光谐振腔谐振后，产生波长为1064nm的激光，激光经过扩束、反射、聚焦后即可对工作进行精密焊接。 激光焊接是采用激光光束聚焦装置产生极高能量密度的光束，将激光的焦点定位在需要焊接的工件上，工件就会在极短时间熔化在一起，从而达到焊接的效果，是目前世界焊接领域最为先进的工艺技术。 YAG激光焊接机特点 1．可用于精密器件的超精密焊接； 2．非接触焊接，可实现点焊、缝焊、密封焊； 3．速度快、深度大，深宽比可达5：1，变形小； 4．焊缝平整、无气孔，无污染，热影响区小； 5．焊缝强度高、韧性好； 6．激光束易实现按时间与空间分光，能进行多光束同时加工及多工位加工； YAG激光焊接机应用领域 应用于钢、铜、铝、锡、镍、铬、金、银、钛、铌等多种金属或合金，也能用于多种异种材料间的焊接，如黄铜-铜、钛-钼、镍-钛等。 主要应用于汽车制造、计算机外部设备、航空航天设备、光通讯设备、机电产品、电子、电池、五金工具业、机械、模具等金属器件的焊接，可进行点焊、缝焊及气密性焊接，并可适应多种焊接轨迹。 产品技术参数 激光工作介质 Nd：YAG 最大输出功率 200W 激光波长 1064nm 最小光斑直径 0.2mm 焊接最小熔池 0.1mm 脉冲频率 1-100HZ可调 脉冲宽度 0.2-20ms 焊接深度 0.05-1.5mm 整机耗电功率 10KW 激光功率稳定度 < 2.5 % 工作台行程 300×300 |
|
