本公司设计和生产的TLTP-YTH系列半导体激光电源是连续可调恒流电源，采用了目前国际先进的半导体激光电源方案，选用优质元器件生产。具有输出噪声小、恒流特性好、电流稳定、抗干扰能力强等优点，并具有防过冲、反冲和反浪涌的稳压、恒流双重保护电路，保证激光器的稳定工作和使用寿命。电源有LCD 液晶显示，能提供电源工作的各个参数及其工作状态的显示，具备过压、过流、水温和水压报警功能，实为半导体端泵激光器的理想电源。可以完美匹配DILAS、LIMO、西安炬光模块，是紫外、绿光激光器理想的驱动电源。
产品特点
l 4路TEC驱动（其中一路内置供LD温度控制）
l 日本进口高精度高灵敏度NTC，全数字PID控制，各参数可调节
l 温度控制精度：正负0.1℃或0.01℃可选。支持TEC热端温度检测和风扇控制
l 1路内置数控LD驱动器：60A@3V，效率>85%，电流纹波<10mA,电压纹波<15mV。含电压钳位，带过压过流保护，支持过热保护。含欠压保护，过流熔断保护。
l 内置PWM，频率5000Hz-100000Hz 可调，步进1000Hz。
l 脉宽可调1us~30us.
l 带红光指示
l 激光控制内控外控可切换。
l 支持Q驱告警检测。
l 温度异常报警
|
系统简介 |
||
|
4路制冷系统 |
日本进口高精度高灵敏度NTC，温控稳定度正负0.1℃ 支持TEC双向控制，可加热可制冷 |
|
|
CHAN0 |
用于内置半导体模块温度控制。双向12V/10A |
|
|
CHAN1 |
双向12V/10A |
|
|
CHAN2 |
双向12V/10A |
|
|
CHAN3 |
双向12V/10A |
|
|
半导体激光模块驱动器 |
60A@5V，效率>85%。电流纹波<10mA,电压纹波<15mV。 含电压钳位，带过压过流保护，支持过热保护。 含欠压保护，过流熔断保护。 支持外部使能控制，外部电流控制。 |
|
|
声光控制器 |
内置PWM，频率5000Hz-100000Hz，步进1000Hz。 脉宽可调1us~30us 激光控制内控外控可切换。 支持Q驱告警检测。 温度异常报警。 |
|
|
附加功能 |
RS232通讯接口。(选配) |
|
应用：
l 端泵打标泵浦电源
l 半导体激光电源
l 绿光打标机电源
l 紫外打标机电源
l 恒流源
l TEC温度控制
产品选型
|
型号 参数 |
TLTP -YTH0320-X |
TLTP -YTH0340-X |
TLTP -YTH0350-X |
TLTP -YTH0360-X |
TLTP -YTH0380-X |
||||
|
输入电压（VAC） |
220±15% |
220±15% |
220±15% |
220±15% |
220±15% |
||||
|
制冷路数 |
可选1~4 |
可选1~4 |
可选1~4 |
可选1~4 |
可选1~4 |
||||
|
控温精度 |
±0.1℃/±0.01℃ |
||||||||
|
控温范围 |
5℃~40℃ |
||||||||
|
温度传感器 |
NTC（25℃-10K） |
||||||||
|
激光器电流 |
20A |
40A |
50A |
60A |
80A |
||||
|
声光控制器 |
15V/24V供电 |
15V/24V供电 |
15V/24V供电 |
15V/24V供电 |
15V/24V供电 |
||||
|
PWM频率 |
5K~100KHz |
5K~100KHz |
5K~100KHz |
5K~100KHz |
5K~100KHz |
||||
|
仪器体积 |
W×L×H＝450×130×400mm |
||||||||
|
远程接口 |
RS232、485（选配） |
||||||||

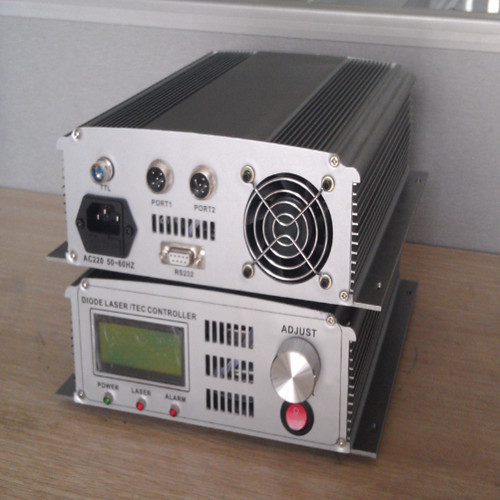

产品图片
