QIOPTIQ测量用超稳定多波长激光器简介
Qioptiq Photonics UK Ltd（原英国Point-source公司）全球著名的精密光学和光学系统的供应商。主动温度控制技术、创新闭环调制CLM使输出异常稳定，无任何跳模现象，同时具有高性能低噪声的特点，输出功率精确调节。KineMATIXTM专利耦合器工聚焦显微CLSM市场市占率80%以上：
a．<1µrad / ℃波束指向稳定性(世界上最稳定的波束指向，因此光束漂移是最小化的)
b、单模光纤作为空间滤波器（提供真正的TEM00、衍射极限、高斯轮廓)；给出了最佳的M2可能性< 1:1；(无旁瓣/热点/不规则)；
c、在光纤输出中整合光束整形，超低噪声(0.25% rms)
d、真正的‘即插即用’模块设计
该激光器具有良好的性能，比相干coherent激光器具有更好的信噪比和稳定性。在高质量的生物成像中，市场越来越流行使用多波长激光。iFLEX-Viper系列最多提供5波长组合，应用于激光扫描共聚焦显微、流式细胞仪、DNA筛选、生物计量检测等。闭环调制特性（CLM）特性为iFLEX-激光系统提供调制能力，无需重新校准，并在激光生命周期内提供超低噪音和异常功率稳定性。

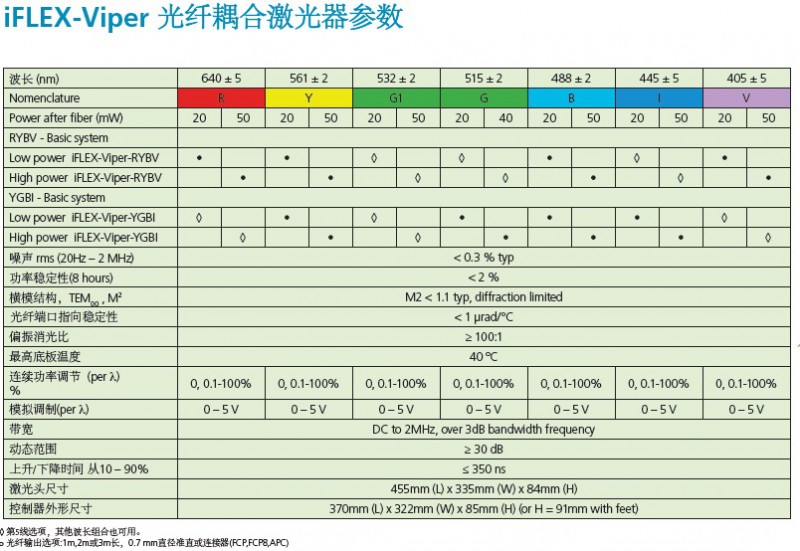

技术参数
|
激光器 |
单 位 |
|||||||||
|
波长 |
640 ± 5 |
561 ± 2 |
532 ± 2 |
515 ± 2 |
488 ± 2 |
445 ± 5 |
405 ± 5 |
nm |
||
|
功率 |
20,50 |
20,50 |
20,50 |
20,40 |
20,50 |
20,50 |
20,50 |
mW |
||
|
工作性能 |
|
|
||||||||
|
偏振消光比 |
≥ 100:1 |
- |
||||||||
|
光学参数 |
|
|
||||||||
|
中心波长 |
± 5 |
nm |
||||||||
|
功率稳定性 (8 hours) |
< 2 |
% |
||||||||
|
光学噪声rms（20Hz to 2MHz） |
< 0.3 % typ |
% |
||||||||
|
电学参数 |
|
|
||||||||
|
电 源 |
12V DC, 0.5A (laser) 5V DC, 3A max, 1 A running (TE Controller) |
– |
||||||||
|
最高底板温度 |
40 |
°C |
||||||||
|

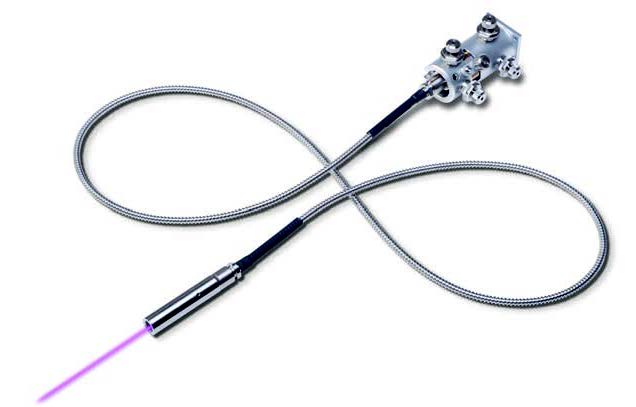

光纤参数 |
|
|
||||||||
|
光 纤 长 度 |
1 to 3 |
m |
||||||||
|
光纤保护套不锈钢保护外套 |
Φ5 |
mm |
||||||||
|
输出端（光纤连接器） |
|
|
||||||||
|
保偏光纤 |
FCP保偏光纤连接器 FCP/APC保偏光纤连接器(端面8º抛光) |
- |
||||||||
|
输出端（准直器） |
|
|
||||||||
|
光 束 直 径 |
0.7 |
mm |
||||||||
|
光 束 质 量 M2 |
M2< 1.1 typ |
– |
||||||||
|
指 向 稳 定 性 |
≤ 1 |
µrad/°C |
||||||||
|
发 散 角 |
衍 射 极 限 |
– |
||||||||
|
准 直 器 尺 寸 |
Ø 12 x 50 |
mm |
||||||||
|
光 束 位 置 |
≤ ± 0.15 |
mm |
||||||||
|
光 束 角 度 |
≤ ± 0.5 |
mrad |
||||||||
|
偏振度 |
≤-20 dB |
|
||||||||
|
工作环境条件 |
|
|
||||||||
|
存储温度 |
10 to 50 |
°C |
||||||||
|
工作压力标准 |
大 气 压 |
– |
||||||||
|
工作温度 |
10 to 40 |
°C |
||||||||
|
工作湿度 |
无 水 凝 结 |
– |
||||||||
|
调制方式 |
|
|
||||||||
|
模拟 |
DC to 2MHz， 上 升 时 间 <350ns， 输 入 电 压 0-5V |
– |
||||||||
|
激光头尺寸 |
455mm (L) x 335mm (W) x 84mm (H) |
- |
||||||||
|
控制器外形尺寸 |
370mm (L) x 322mm (W) x 85mm (H) (带脚H=91mm) |
|
||||||||
