Cr12MoV钢是碳钼莱体钢.其碳含Crl2钢低很多,且加了钼、钒元素,使钢的热加工性能、冲击韧度和碳化物分布都得到了明显改善。
中文名
Cr12MoV模具钢
合金工具钢
Cr12MoV
标 准
GB/T 1299-1985
供货状态
供货品种有热轧材、锻材等
特 性
性能好、韧度强、碳化物分布均匀
目录
1. 1 基本信息
2. 2 供货状态
3. 3 材料的特性
4. 4 适用范围
5. 5 化学成份
1. 6 硬度
2. 7 用途
3. 8 加工工艺规范
4. 9 热处理
5. 10 深冷处理
1. 11 加硬处理
2. 12 淬火
3. 13 对应牌号
4. 14 典型应用举例
基本信息
合金工具钢：Cr12MoV
标准：GB/T 1299-1985
供货状态
供货品种有热轧材、锻材、冷拉材、热轧钢板和冷拉钢丝
退?态,硬度255 ~207HBW,压痕直径3.8 ~4.2mm。
材料的特性
Cr12MoV钢是碳钼莱体钢.其碳含Crl2钢低很多,且加了钼、钒元素,使钢的热加工性能、冲击韧度和碳化物分布都得到了明显改善。该钢具有较好的耐磨性、淬透性、淬硬性、强韧性、热稳定性、抗压强度,以及微变形、综台性能优良和广泛的适应性。受热软化温度为520℃。截尺在4mm以下可以完全淬透,该钢的耐磨性股低合具钢3~4倍,淬体积变形。淬硬深度:油淬200~300mm。
在结晶过程中形成了共晶网状碳化物(其中碳化物质分数为20%左右,共晶温度约为1150°C),这些碳化物都很硬、很脆。 虽经开坯轧制,碳化物有?定程度的破碎,但碳化物沿轧制?向呈带状、?状、块状、堆集状分布,偏析程度随钢材直径增严重[1]
适用范围
Cr12MoV模具钢的淬透性、淬火回火的硬度、耐磨性、强度均比Cr12高。用于制造截面较大、形状复杂、工作条件繁重下的各种冷冲模具和工具，如冲孔凹模、切边模、滚边模、钢板Cr12Mov厚板深拉伸模、圆锯、标准工具和量规、螺纹滚模等。
化学成份
碳 C ：1.45～1.70

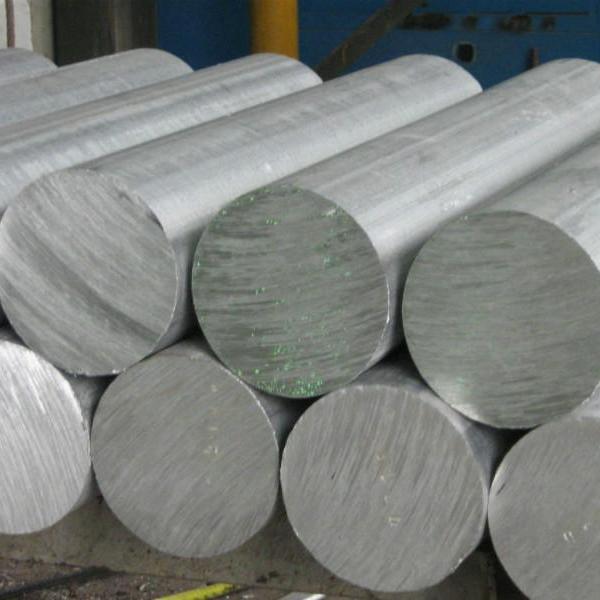

Cr12Mov大直径圆钢
硅 Si：≤0.40
锰 Mn：≤0.40
硫 S ：≤0.030
磷 P ：≤0.030
铬 Cr：11.00～12.50
镍 Ni：允许残余含量≤0.25
铜 Cu：允许残余含量≤0.30
钒 V ：0.15～0.30
钼 Mo：0.40～0.60
硬度
退火,255～207HB,压痕直径3.8～4.2mm;淬火,≥58HRC
用途
Cr12MoV模具钢淬透性：淬火回火后的硬度、强度、韧性比CR12高，直径为300~400mm以下的工件可完全淬透，淬火变形小，但高温塑性较差。Cr12MoV多用于制造截面较大、形状复杂、工作负荷较重的合种模具和工具。
加工工艺规范
冷挤压摸?坯软化规范
使??铁屑保护加热,温度760~780°C,时间10h,炉冷,硬度l96HBW,可顺利实现冷挤压成形
普通等温球化退?规范
850 ~870℃×3~4h,随炉冷却到740~760℃×4~5h等温,出炉空冷 硬度≤241HBW,共晶碳化物等级≤3级
最佳等温温度740~76o°C,时间≥4 ~5h
球化退?规范
(860±1ü)°C×2~4h,以30°C/h冷速炉冷,(740±10)°c x4-6h, 随炉缓慢冷却到500 ~600°C,出炉空冷.硬度207 ~255HBW。
普通淬?、回?规范
淬?温度1000~1050°c,油淬或?淬,硬度260HRC;回?温度160~180,回?时间2h,或回?温度325~375°C,回?2~3次
热处理
1)低淬低回： 淬火温度为950℃~1040℃，回火温度为200℃左右，二次回火
2)高淬高回： 淬火温度为1050~1100℃，回火温度为520℃左右，二次回火
高淬高回使用的了二次硬化法，从而提高硬度，但晶粒会长大。
深冷处理
Cr12MoV钢经深冷处理， 深冷处理可使淬火马氏体析出高度弥散的超微细碳化物， 随后进行200℃低温回火后， 这些超微细碳化物可转变为 碳化物。未经深冷处理的马氏体， 在低温周火后， 仅在某些局部区域析出有少量的 碳化物。 Cr12MoV采用低温化学热处理方法, 在保持Cr12MoV钢高硬度和高耐磨性的基础上,离子渗氮、气体氮碳共渗、盐浴硫氰共渗种常用的低温化学热处理渗层的粘着抗力。3种低温化学热处理渗层均有显若的抗冲击粘着作用, 其中尤以盐浴硫氰共渗最佳。Cr12MoV钢制不锈钢器皿拉伸模经气体氮碳共渗处理后, 使用寿命达3万件以上, 较常规淬火、回火处理的同类模具寿命提高10倍以上。
加硬处理
为提高模具寿命达到80万模次以上，可对预硬钢实施淬火加低温回火的加硬方式来实现。淬火时先在500-600℃预热2-4小时，然后在850-880℃保温一定时间（至少2小时），放入油中冷却至50-100℃出油空冷，淬火后硬度可达50-52HRC，为防止开裂应立即进行200℃低温回火处理，回火后，硬度可保持48HRC以上回火
方案 淬火温度 /℃
用 途 加热温度/℃ 介质 硬度HRCⅠ
Ⅱ
Ⅲ 1020~1040 消除应力
去除应力，降低硬度
去除应力，降低硬度 150~170
200~275
400~425 油或硝盐
—
— 61~63
57~59
55~57
Ⅳ Ⅴ
Ⅵ 1115~1130 去除应力及形成二次硬化
去除应力及形成二次硬化 510~520℃多次回火
—
—
— 60~61
60~61
61~6
淬火
方案 第一次预热/℃ 第二次预热/℃ 淬火温度/℃ 冷 却 硬度
（HRC）
介质 介质温度/℃ 在介质中冷却 随后
Ⅰ
Ⅱ
Ⅲ
Ⅳ
Ⅴ 550~660 840~860 950~1000
1020~1040
1020~1040
1115~1130
1115~1130 油
油
熔融硝盐
油
熔融硝盐 20~60
20~60
400~550
20~60
400~450 至室温
至油温
5~10min
至油温
5~10min 空冷
空冷
空冷
空冷
空冷 58~62
62~63
62~63
42~50
42~50
注：1.方案Ⅱ、Ⅲ用于要求获得很高的力学性能及变形较小的工件，如螺纹滚子、搓丝板、形状复杂受冲击负荷的模具等； 2.方案Ⅳ、Ⅴ用于要求获得红硬性及耐磨性的工件，但力学性能较差，尺寸变形较大，如450℃以下工作的热冲模等； 3.这种钢对脱碳很敏感，预热和加热用的盐浴必须经过充分的脱氧后再使用；若在普通电炉中加热可将工件装入箱 内，填充以渗碳剂或生铁粉（这时工件可能有少许增碳现象，硬度可提高HRC1~2）。 表2-3-7 淬火状态的组织比例
淬火方案 冷却 碳化物/%
马氏体/%
奥氏体/%
Ⅰ、Ⅱ 油、硝盐 12 73~68 20~23
对应牌号
国标：cr12mov
台标：skd11
德标：1.2601
DIN：x165crmov12
日标：skd11
韩标：STD11
意大利标准：x165crmow12ku
瑞典标准：2310
西班牙标准：x160crmov12
美标：x12m
典型应用举例
1)该钢可用于制作材料厚度>3mm的冲裁模具复杂形状的凸摸、 凹摸、镶块.制作凸摸时建议硬度58~62HRC,制作凹模时建议硬度60 ~64HRC。
2) 用于制作冲裁模具中要求?耐磨的凸模、凹摸。制作凸模时建议硬度为胍60~62HRC,制作凹模时建议硬度为62~64HRC。
3) 用于制作拉深模中要求?耐的凹模,建议硬度为62 ~64HRC.
4) 用于制作弯曲模中要求?耐磨、形状复杂的凸模、凹模及镶块。制作凸模时建议硬度60~64HRC,制作凹模时议硬度60 ~64HRC
5) 用于制作铝件冷挤压摸的凸模、凹模。制作凸模时建议硬度60~62HRC,制作凹模时建议硬度62-64HRC。
6) 用于制作铜件冷挤压模的凸模、凹模,建议使用硬度为62~64HRC。
7) 用于钢件冷挤压模的凸模、凹模,议使用硬度为62~64HRC。
8) 用于成形碳的质分数为0.65% ~0.80%的弹簧钢板.硬度为37 ~42HRC,使用寿命可达15 万次
9) 用于成形碳的质量分数为0.65%~0.80% 的弹簧钢板,硬度为37~42HRC,再附加渗氮处理,使用寿命可达40万次。
10)该钢用于搓丝摸,如采用简单锻造成形,碳化物不均匀度为5 ~6级,搓丝模使用寿命很短,容易出现掉齿。但当运用多向反复锻造工艺,使碳化物不均匀度降为不低于2级时,槎丝板的使用寿命就会由以前的数千件提用到2万件,甚至高达50 万件。该钢可用于加工20Mn钢零件的搓丝模。
