吉林省擎轩科技有限公司

1；气浮平台规格型号

QXQF-15-10-08

2；外形尺寸

1500x1000x800

3；应用范围

气浮隔振光学平台广泛应用于光学，电子，精密机械制造，冶金，航天，航空，航海，精密化工和无损检测等领域，以及其他机械行业的精密试验仪器，设备振动隔离的关键装置中。

4；特点

采用半膜片式空气弹簧，隔振性能好，固有频率通常小于1.5Hz~3Hz,性价比非常高的科研级气浮隔振光学平台

5；自动平衡

自动充气，自动平衡，响应时间短，平衡速度快

6；固有频率

<1.5Hz~3Hz，同负载和实际使用情况相关

7；重复定位精度

±0.05mm

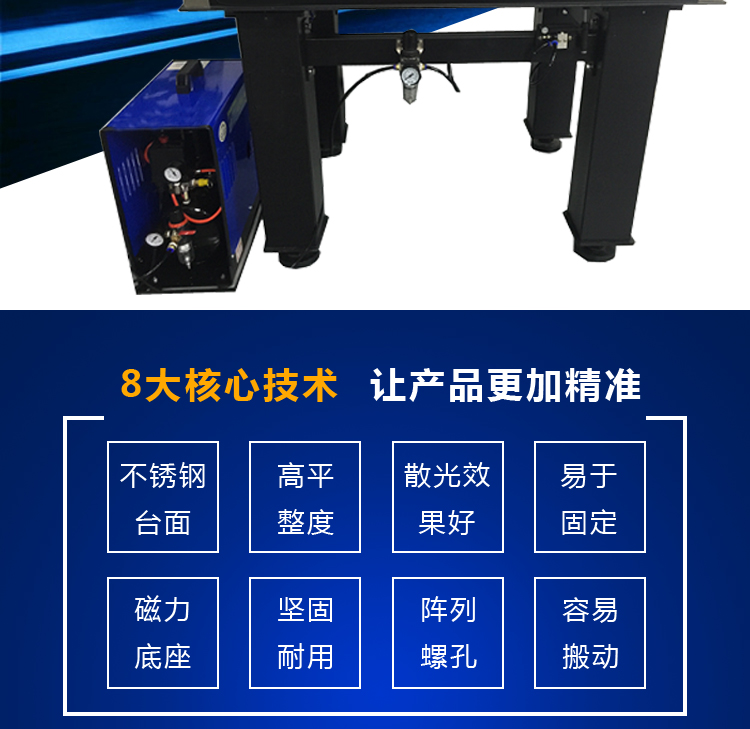

8；静音气泵

排气量；20L/min 排气压力；0.7Mpa 电压频率；220v 50Hz运行噪声；40db

9;表面粗糙度

表面粗糙度为1.6μm

10；台面结构

三层夹心式蜂窝结构

11；上台面

5~6mm430高导磁不锈钢，表面做密迪纹亚光处理（避免台面反光）

12；台面内部支撑

钢制井字形蜂窝状支撑结构，焊接工艺，强度高

13；下底面

4~6mm厚碳钢，内部做防锈漆，表面喷黑塑处理

14；侧板

内层碳钢板，外层为黑色铝塑板，美观实用，四角用不锈钢板包角

15；平面度

0.02~0.05mm\600mmX600,高于国外同类产品

16；台面孔距/孔径

孔距；25mmX25mm 孔径；M6国标公制螺纹

17；台面厚度/重量

200mm厚度台面     台面重量225公斤

18；气浮支撑

半膜片式空气弹簧，支撑腿内部还有二级气室，进一步提升隔振性能，整体焊接式四或六支撑结构（3米为六支撑），具有更好的刚性和稳定性，支架带上下两套高度（水平）调整机构,台面加支架总高度800mm，上下可调25mm。

19；平台负载

450KG
