DPJ端式接头

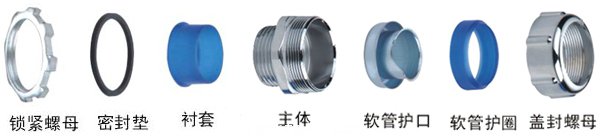

DPJ端式接头采用优质锌合金压铸、金加工而成，表面一般采用镀锌、镀硬铬处理，特殊场所按要求表面处理，产品外型美观、结构紧密、无气孔、强度高，与软管、钢管连接，有密封性好，防震、防腐、防水、防尘等优点。规格大小，可按设备、箱体、钢管、软管口径、螺纹任意变动。一端连接软管（钢管），一端外螺纹连接开关箱、电机、桥架等。订货请注明软管规格及螺纹尺寸，例：DPJ 15-G1/2”，一端Φ15软管，另一端G1/2”外螺纹。

规格标注		英制螺纹厚钢螺纹	薄钢螺纹	公制螺纹	德制
公制	英制	英制螺纹厚钢螺纹	薄钢螺纹	公制螺纹	德制
φ6		G1/4″	C13	M14×1.5	PG7
φ8	5/16″	G3/8″	C15	M16×1.5	PG9
φ10	1/4″	G3/8″	C15	M16×1.5	PG9
φ12(13)	3/8″	G3/8″	C19	M20×1.5	PG11/PG13.5
φ15(16)	1/2″	G1/2″	C19	M20×1.5/M24×1.5	PG1.35/PG16
φ20(19)	3/4″	G3/4″	C25	M27×2/M30×2	PG21
φ25	1″	G1″	C31	M33×2/M36×2	PG29
φ32	1/1/4″	G1/1/4″	C39	M42×2/M48×2	PG29
φ38(40)	1/1/2″	G1/1/2″	C51	M48×2/M60×2	PG36/PG42
φ51(50)	2″	G2″	C63	M60×2/M72×2	PG48
φ64(70)	2/1/2″	G2/1/2″	C75	M76×2
φ75(80)	3″	G3″		M88×2
φ100	4″	G4″		M114×2
φ125	5″	G5″		M140×2
φ150	6″	G6″		M164×2
