我们可以进一步剖析其节能原理！

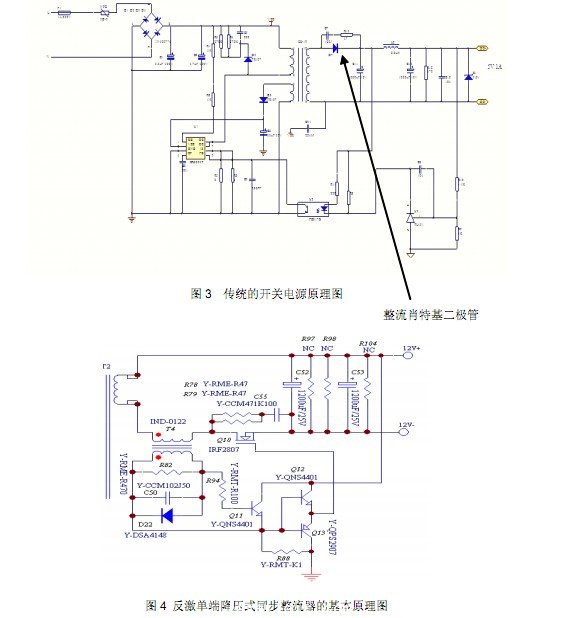

　　首先，从供电电源来看，如图3是一个传统的开关电源原理图，如果要将5V降为4V，整流肖特基正向压降所占输出电压比重必然增加，开关电源输出电压越低，因整流肖特基正向电压比重越高（其比重X=V压降/V输出，输出从5V降为4V,加入其压降为0.5V, 则其比重将从0.1上升为0.125，提高25%），电源输出效率就越低，这对于LED屏幕整体节能效果并不明显，所以采用这一电源设计原理显然是是无法实现电源工作效率的提升。同时，5V 是标称值电压，在市场运用上已经相当成熟，启用新的开关电源电源电压，降低效率的同时只会增加成本，品质也难保障，实现有困难。

　　电源的设计是一个比较成熟的领域，可以采用另外一种设计思路实现度显示屏的供电，例如同步整流技术。基本原理如图4 ，Q10为功率MOSFET在次级电压的正半周，Q10导通，Q10起整流作用；在次级电压的负半周，Q10关断，同步整流电路的功率损耗主要包括Q10的导通损耗及栅极驱动损耗。当开关频率低于60KHz时，导通损耗占主导地位；开关频率高于60KHz时，以栅极驱动损耗为主。在驱动较大功率的同步整流器时，要求栅极峰值驱动电流IG(PK)≥1A时，还可采用CMOS高速功率MOSFET驱动器。同步整流替代肖特基整流后，可以有效减小在输出功率中消耗的比例。采用同步整流技术是必须的。

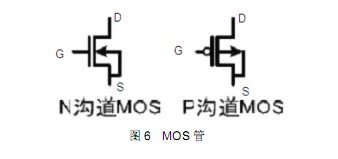

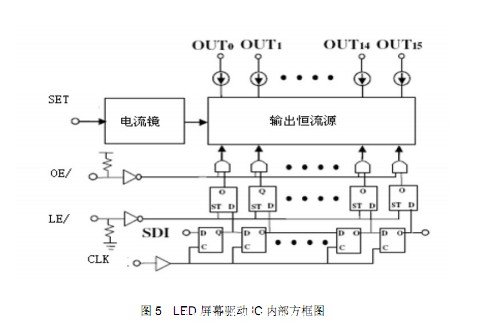

在选择AC/DC开关电源时，可以选用半桥或全桥新技术，这样可以使开关电源效率提升到90%以上。当然这些技术应用，给led显示屏供电是可以将电压降至最佳状态，同时电源的效率也能达到高效率水平，因此采用新的电源技术给led显示屏供电是可以达到显著节能的效果。电源成本也肯定会有一些增加，其次，我们可以仔细的研究一下led屏幕驱动IC，如图5所示 输出端为一个MOS开关管（如图6），控制输出端口的关或者开，输出端口压降即VDS=0.65V左右，这是工艺和材料所决定，要把VDS降为0.2V甚至0.1V，本身所需的面积必然增大。

　　在MOS管的结构中可以看到，在GS，GD之间存在寄生电容，而MOS管的驱动，实际上就是对电容的充放电。这个充放电的过程是需要段时间的，面积如果增加，在MOS管上的寄生电容也会随之增大，如此，导致的后果就是整个IC的端口响应速度下降，这对于一个LED屏幕驱动 IC 将是致命的弱点，因此，想从IC上入手，把转折电压降低，同时使驱动IC有足够的响应速度，起决定作用的是工艺，这是是难以实现的。有人认为可以采用其他的设计原理 ， 但是如果是恒流IC，内部电路是可能不一样，但是通道端口的开关管是必须存在的，所以即使采用其他的设计原理，要想达到电压下降的目的也是难以实现的。

　　综上所述，led节能显示屏的实现主要是从供电电源上着手，在现有的LED显示屏上直接采用半桥或全桥高效率开关电源，再加上同步整流节能效果显著。给驱动IC恒流的状态下尽量的减小电源电压，通过红绿蓝各管芯分开供电来达到 更好的 节能效果。当然 这种非标准电压 电源 和新技术的应用 成本必然有所上升。从屏幕驱动IC上看，节能并不明显，减小驱动恒流压差还会带来包括成本在内的新的问题。部分IC企业宣传驱动节能设计，无非是出于销售策略而已。
