运用VerilogHDL编写代码并用Modelsim仿真软件对该电路代码进行编译仿真，得出了如图3、图4所示得时序图。

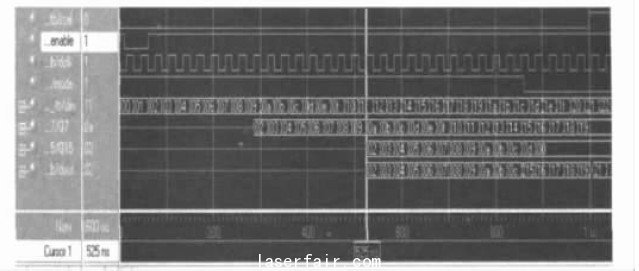

图3灰度控制单元时序图

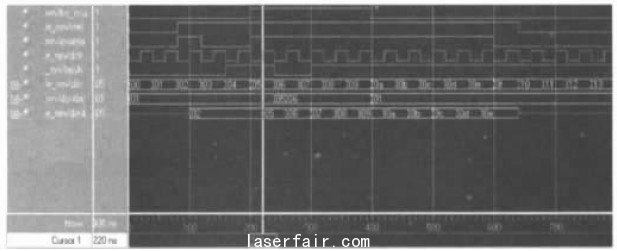

图4亮度控制单元时序图

       通过时序图我们可以看到在控制端：

       enable、rsel、bc_ena、latch等控制端的控制下，可以按照不同的需求来实现对不同灰度和亮度的实现。在灰度控制单元中，数据在经过了16个脉冲之后移位传输至输出端输出，并且实现了8列或者16列输出的可调；在亮度控制单元中，通过调整enable、bc_ena、latch的值实现了输出数据的可调，从而准确的实现了亮度的控制功能。

       根据各部分同名行的全部传输时间等于该同名行的显示时间，可以得到行周期和点（列）周期的值，即行周期=帧周期/扫描方式的行数，点周期=行周期/（每行点数×部分数）。若帧频为120Hz,则帧周期为1/120s=8.33ms,根据扫描方式为1/16可将80行分为5个16行，每行160列，这样，行周期即为520.6μs;点周期为650.75ns;点频为1.54×106Hz.

4结论

       本文讨论了LED大屏幕视频控制器中的灰度扫描方法，本文提出了256灰度级扫描时的实现方案，作者的创新点在于并设计了一款从暗到亮的256级灰度显示的LED显示控制芯片，在本设计中帧频可达120Hz,行周期为520.6μs,点周期为650.75ns;点频为1.54×106Hz.该芯片可以通过多块级联来驱动LED大屏幕，有着较好的应用前景。
