LED显示屏节能技术的分析与实现(一)

星之球激光 来源:21ic2013-03-18 我要评论(0 )

LED 显示屏 的 节能 概念悄然掀起,成为它最为吸引消费者眼球的亮点,也是近年来火爆增长的原因。当然,经过近几年的疯狂式增长,目前这个行业也陷入了一种僵局以重新洗...

       LED 显示屏节能概念悄然掀起,成为它最为吸引消费者眼球的亮点,也是近年来火爆增长的原因。当然,经过近几年的疯狂式增长,目前这个行业也陷入了一种僵局以重新洗牌的困局。在这一困境之中,必然有许多企业受此影响而元气大伤,甚至倒闭破产,当然也会有许多企业因此而走出阴霾,获得更为长远的发展。这是行业的发展规律,任何企业都逃脱不了这一劫难,如何在劫难中重生,是每个企业当前比较关注的问题。

  在这个节能呼声极高的时代,led显示屏的进一步节能又无可厚非的成为了这个行业追逐的支撑点。很多企业在这一点上进行各方面改良,在一定程度上有所改进,实现了节能的效果,但是要实现更大意义上的节能,还有很长的路要走,这需要整个行业的共同努力。

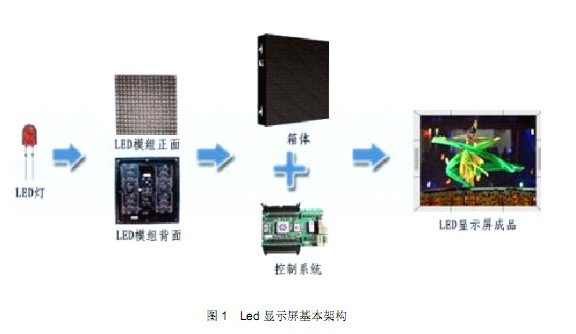

LED显示屏结构

  最近市场上出现了为数不多的节能led显示屏,通过对供电电源的改进对于led显示屏的节能效果起到重大的提升,吸引了不少消费者的注意力,并给予了相当高的期待,很多led显示屏厂家跃跃欲试,准备抢先引进这一技术,获得发展先机。在目前的技术基础上,节能led显示屏的节能效果到底是如何实现的呢?

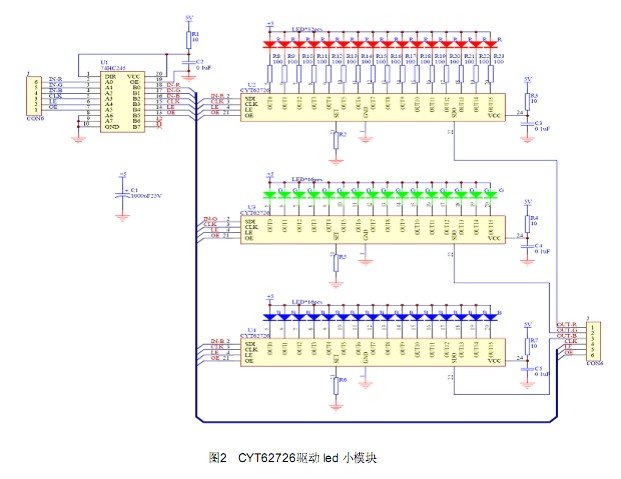

LED模组电路图

       我们以一个led小模块来分析其耗电状况!如图2,是一个以长运通光电推出的CYT62726为驱动芯片的led小模块,其供电电压为5V,先不计算外围器件的功耗,因为它们在整个屏中所占的比重极小 , 那整个屏所耗的功率都在灯上,先计算灯点功率为Pled =n*U vf *I led (n为通道数,Uvf为led灯点的压降,Iled为设定的电流值)CYT62726 驱动IC#p#分页标题#e#的管脚压降一般为0.6V左右,红绿蓝灯点的压降分别为1.8V,3.0V,3.0V如此那每个通道只需4V( 3.0+0.6V )即可正常工作,保守一点可以设置成红灯通道2.8V,蓝绿通道3.8V而实际上我们的供电电压都为5V,就相当于增加了1V*Iled的功耗在IC内部,所以如上可以设想只要将供电电源下降至红2.8V ,绿3.8V ,蓝3.8V,我们就可以省去那加在 IC 通道上的1V*Iled功耗,在其他器件不变的情况下便可实现 led 显示屏节能至少 15% 以上,再加上本身对led屏散热要求的降低也能实现一定程度上的节能 , 这对于一个大屏来说已经是一个相当大的数字了,相信客户会乐于接受!
