主要特性:
· 人眼安全波长
· 单脉冲测距
· 全国产化
应用领域:
· 激光测距
· 定位
产品描述：

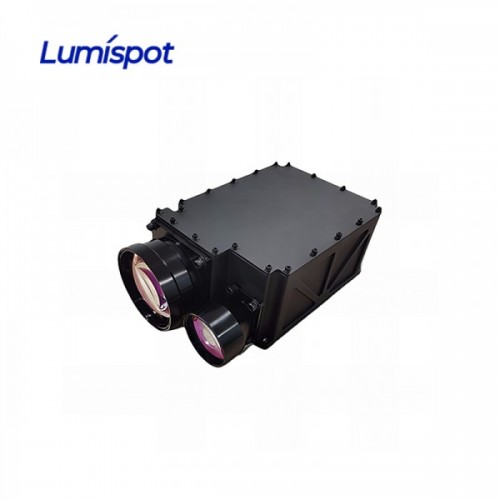

LSP-LRE-2020A远程激光测距模块是基于亮点自主研发的1570nmOPO激光器进行开发，在应用领域具有重要意义。产品采用单脉冲飞行时间测距方式，对大型飞机目标可达20km，工作频率20Hz以上。产品具有全国产化、人眼安全波段工作等特点，在多个型号项目上均有应用。
技术指标：
型号/参数 | LSP-LRS-2020A | 备注 |
激光波长 | 1570nm±5nm | |
激光发散角 | 1mrad | 可定制 |
测距频率 | 1Hz~20Hz | |
接收口径 | 60mm | 可定制 |
最大测程A | ≥20km | 能见度≥40km, 对大型飞机（翼展50m） 反射率>20%,湿度≤80% |
最大测程B | ≥4.0km | 能见度≥15km, 小型无人机（0.3m*0.08m）, 反射率>20%,湿度≤80% |
最小测程 | ≤150m ≤200m | 可定制，近距离保护功能 |
测距精度 | ≤±5m | 可定制 |
准测率 | ≥98% | |
距离分辨率 | ≤50m | |
供电电压 | 18V~36V | |
产品重量 | ≤5kg | 可定制 |
峰值功耗 | ≤150W | |
主要功能 | a)单次测距和连续测距；b)距离选通、前后目标指示；c)自检功能。 | |
尺寸 | ≤216mm×127mm×78mm | 可定制 |
通讯接口 | RS422 | |
启动时间 | ≤60s | |
工作温度 | -40℃~65℃ | |
存储温度 | -55℃~70℃ |
注意事项
1. 本测距机发射的激光为1570nm对人眼安全的激光，虽然为人眼安全波长，但建议不要直视激光；
2. 在调整光轴的平行度时，务必挡住接收镜头，否则由于回波过强从而导致探测器永久损坏；
3. 本测距模块为非气密，务必保证使用环境相对湿度小于80%，并保证使用环境清洁卫生，以免损坏激光器；
4. 测距机的测程与大气能见度和目标的性质有关，在有雾、雨及风沙的情况下测距会减少测程。绿色的树叶簇白色的墙、暴露的石灰岩等目标有较好的反射率，可以增加测程。另外，目标对激光束的倾角增大时，会减少测程；
5. 严禁对20米之内的玻璃 、白墙等强反射目标发射激光，以免回波太强，导致APD探测器损坏；
6. 严禁在通电状态下拔插电缆；务必保证电源极性连接正确，不然将导致设备永久损坏；
