[论文]高强钢的光纤激光焊接性能

Johnny Lee 来源:《激光制造商情》2015-10-31 我要评论(0 )

为了研究焊接参数对光纤激光焊接熔深和熔宽的影响,采用2 kW光纤激光器对780MPa高强钢板进行了焊接。

徐国建1,李响1,杭争翔1,普雄鹰2,张超逸2,沓名宗春3
(1.沈阳工业大学 材料科学与工程学院,辽宁省 沈阳市 110870;2.鞍山煜宸科技有限公司,辽宁省 鞍山市 114051;3.最新激光技术研究中心,日本爱知县 安城市 4460026)

摘要:为了研究焊接参数对光纤激光焊接熔深和熔宽的影响,采用2 kW光纤激光器对780MPa高强钢板进行了焊接。研究了离焦量、焊接速度、脉冲频率和峰值功率占比对熔深和熔宽的影响,并对不同的焊接速度得到的焊缝组织进行了光学显微镜、SEM和硬度分析。研究表明,在离焦量范围为-5~+1mm时,随着离焦量的增加,熔深的变化不大,熔宽逐渐减小;焊接速度小于150mm/min的情况下,熔深和熔宽与焊接速度成反比,而与焊接结合速度成正比;方形波或三角形波激光焊接时,脉冲频率对熔深和熔宽的影响很小。在方形波脉冲激光焊接时,影响焊接熔深的主要因素是暂载率而不是脉冲频率。经研究确定焊缝金属中存在柱状贝氏体(BC)组织。

关键词:光纤激光焊接;离焦量;焊接速度;结合速度;脉冲频率;方形波;三角形波;焊接熔深


由于激光焊接具有加热面积小、热输入量低、焊接效率高、焊接质量高、焊接质量稳定[1]、非接触加工、加工柔性好及不受环境的影响[2]等特点,被广泛用于汽车和电子行业制造行业,并逐步向能源电力、航天航空及造船行业等深入。在未来的焊接技术发展领域,激光焊接将显示其强大的生命力。
光纤激光在1990年问世以来[3],到目前为止,其输出功率已达到100kW。由于光纤激光具有光束质量好、与CO2激光相比波长短、免维护、运行成本低及加工柔性高[4]等特点,在先进制造技术领域得到了快速发展。
本试验采用了2kW光纤激光焊接系统,对780MPa高强钢进行焊接,研究了激光连续输出和脉冲输出时的焊接参数对焊接性能的影响。
1 实验过程
1.1 光纤激光焊接系统

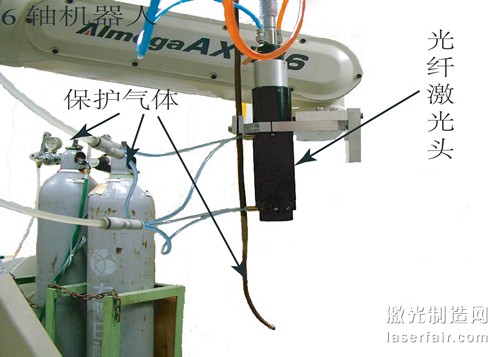

光纤激光焊接系统的焊接头部分照片如图1所示。该系统由2kW光纤激光器、6轴联动机器人、配套水冷机、传输光纤及激光焊接头等组成。激光焊接头准直镜焦长为100 mm、聚焦镜焦长为200 mm,传输光纤芯径为150 μm。由此激光束的焦点直径约为0.3mm。为防反射光的危害,焊接时激光的入射角度为6°。

01_副本
查看全文,点击链接:http://www.laserfair.com/ebook/201509/pdf/a3.pdf
