PhotonString, Inc.美国光弦公司皮秒工业激光器产品介绍内容概要•公司介绍•产品特点介绍•产品规格参数表•样机典型数据示例•


PhotonString, Inc.

美国光弦公司皮秒工业激光器产品介绍

内容概要

•        公司介绍

•        产品特点介绍

•        产品规格参数表

•        样机典型数据示例

•        产品及尺寸示意图

公  司  介 绍

——来自光弦公司的问候与祝福


尊敬的用户朋友,有缘一览此信的朋友,您好!


二十一世纪人类将从目前的电文明迈向更为先进和高尚的光文明,在这个世纪里,中华民族之五千年璀璨文明也正在迎来其伟大辉煌的全面复兴。能够生活在这样一个时代,见证我们将要见证的一切,是何等的幸运与荣耀。


在此恢弘的时代背景下,美国光弦公司应运而生。光弦公司核心创始团队的 成员们,原本来自北大、清华、科大,因缘际会,先后来到美国求学、工作, 在上天的安排下,聚到了一起,组建团队,来践行一个使命:秉承中华传统   “尊道重德”的理念,开创一个永续发展的、能够引领人类科技未来的企业。


结合在激光器制造行业中多年的经验与经历,我们选择了固体激光器产品作 为入口。过去几十年来的发展,纳秒激光器已经获得了广泛的运用,而皮秒、飞秒等超短脉冲激光器(超快激光)的发展与应用也方兴未艾,光加工已经 在越来越多的领域展现出其优势与独到。我们看到,在接下来的若干年中, 皮秒激光器由于其热影响区小、加工效果更好、产能更高等特点,将会越来 越多的取代纳秒激光器而成为中高端光加工的优先选项。我们也希望能够在 这一波浪潮中乘势而上,故选择了皮秒工业激光器作为我们正式推出的第一 个产品线。


在产品的研发、设计与制造过程中,我们的团队成员时刻心存公司的理念、人类的福祉、用户的需求,希望用心浇筑、创造一个真正能够为社会、为用


户创造价值的产品。我们希望我们的产品,在现代激光技术前沿之上,还融 入了北大的人文精神、清华的工程理念、科大的科技追求,以及东西方传统 信仰与文化的能量。这样的产品,除了给用户带来产业价值与经济价值之外, 也能在更深层面给用户带来良善的体验与受益。


我们首期推出的这个产品线(光弦公司 Dps 系列),原则上是匹配目前激光器制造领域世界一流企业的工业超短脉冲固体激光器之对应产品系列的规格, 在有些方面我们的参数规格还要更优。目前的产品包括(1MHz 单脉冲)25W 和 50W 红外皮秒激光器两个产品。对应的绿光系列也正在研发过程中,很快即将推出产品。然后会推出其对应的紫外系列。也敬请您的关注。


开创新事业的过程,就是一个创造新生命的过程,同时也是一个披荆斩棘的过程。我们的团队战胜了各种难度,将这个产品(线)呈现在您的面前。根据我们过去的经验、所做的改进以及测试,这个产品线的性能和可靠性都是很好的,足以胜任 24/7 的工业应用环境。但是我们也知道,用户的检验与认可才是真正切实的证明。如果您有这方面的需求与意愿,我们诚挚欢迎您的试用、指教、订购与合作。


产品、企业的更加完善需要一个过程,也需要用户朋友们的反馈和指教。我 们愿意付出时间、精力、心血去在这个过程中不断的提高与进步。在做企业的过程中广结善缘,升华自己,善化众生,这是我们最真挚希望达到的目地。我们也诚挚的邀请您,一起加入这个过程,共同开创一段传奇与历史。


光弦公司总裁 胡龙 敬上


产品特点介绍


1.  超短脉冲,脉宽小于 10 ps(实际典型值一般小于 8 ps),最适合于精细微加工

2.  功率、脉冲、光斑性能优异,运行稳定、可靠,适用于工业 24/7 工作环境

3.  光、机、电高度集成一体化,产品设计简洁、紧凑、轻灵(整机重量 < 36 kg),  尤其适合于内部空间有限的加工设备

4.  强大、灵活的激光控制系统,轻松实现按照用户需要的时间序列出光

(Pulse On Demand),包括有效处理任意随机变频的特殊 Trigger 信号

5.  I/O 接口丰富,非常适合于用户功能定制和系统设备集成(详见规格参数表)

6.  价格合理,本着“人尽其才,物尽其用”,高效运作,将节省的成本让利于用户与社会

7.  公司文化尊道重德,专注精诚,“事如其人”,产品携带的能量与信息比较纯净,希望能从更深层面福益于用户


产品规格参数表


参数名称

DPS-25-1064

DPS-50-1064

中心波长

1064 nm

1064 nm

最大平均功率

> 25 W

> 50 W

最大脉冲能量*

> 220  µJ

> 210  µJ

脉冲重复频率

0 – 1.2 MHz

空间模式

TEM00 M2<1.3

脉宽

< 10 ps

脉冲能量稳定性(RMS,恒温,测量时间 > 10 分钟)

~ 1%

平均功率稳定性(RMS,恒温,测量时间 > 8 小时)

< 0.5%

偏振度

>>100:1

出口光斑直径

~ 2.0 mm

光束发散角(全角)

< 1 mrad

光斑圆度

> 90 %

> 85 %

光束指向稳定度

< 50  µrad/K

光束高度

106.68mm

启动预热时间

< 15

整机尺寸(主体部份,不包括固定脚和可拆卸把手)

381mm x 559mm x 152mm

整机尺寸(包括把手)

381mm x 654mm x 152mm

整机总重量

< 36 kg


电源要求及功耗

AC 110240V5060 Hz, 700 W (不包括水冷机)

水冷机冷却能力要求

> 500W

> 700W

冷却液要求

避免用对金属有腐蚀性的冷却液

(比如去离子水不能用,蒸馏水可以用)

工作环境要求

温度 +15 32 °C,湿度 < 65%,非冷凝环境(无结露)

I/O 控制接口类型

BNC x 5DB9 x 3DB15DB25EthernetSFP

I/O 接口信号资源

BNC TTL 输入:

Gate(控制光束的开、关)

Trigger(控制光脉冲的出现时序与能量) BNC 仿真信号输入:

Ext-Mod(控制光束功率大小) BNC TTL 输出:

Sync(光脉冲同步信号) BNC 仿真信号输出:

Custom(可供用户定制)

通讯接口:两个独立的RS232 接口,一个 10/100/1000 Mbps Ethernet 接口(可用于激光控制、远程诊断和系统软件升级),一个 16.25 Gbps SFP 通讯接口(可用于多激光系统同步控制)

此外,还有对开启/型的互锁安全信号(interlock口、TTL 输入信号接口、十二个TTL 输出信号接口, 这些接口资源都可以用于用户功能定制和系统设备集成

激光控制方式

控制,RS232 控制,外接TTL 或者仿真信号控制,Ethernet 通讯控制

* 为避免意外损伤用户光学元器件,我们的标准产品不提供更大能量的脉冲。但针对特定用户需求,可以定制脉冲能量高达 500µJ的产品。如有需要,请与我们联系。


样机数据示例

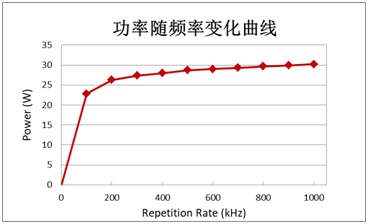

DPS-25-1064 (典型数据)

平均功率(W)


重复频率 KHz

输出功率(W

100

22.8

200

26.3

300

27.4

400

28.0

500

28.7

600

30.0

700

29.3

800

29.7

900

29.9

1000

30.2

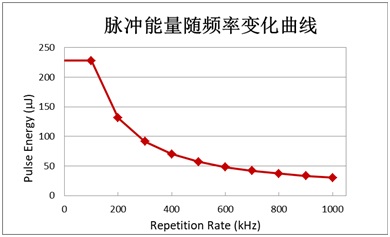

脉冲能量(mJ)


重复频率 KHz

脉冲能量(mJ

100

228.0

200

131.5

300

91.3

400

70.0

500

57.4

600

48.3

700

41.9

800

37.1

900

33.2

1000

30.2





DPS-50-1064 (典型数据)

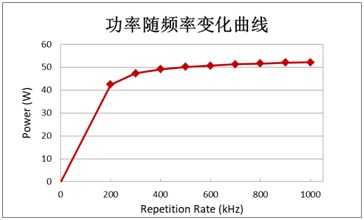

平均功率(W)


重复频率 KHz

输出功率(W

200

42.4

300

47.3

400

49.1

500

50.2

600

50.7

700

51.3

800

51.6

900

52.0

1000

52.2

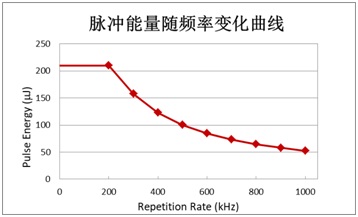

脉冲能量(mJ)


重复频率 KHz

脉冲能量(mJ

200

212.0

300

157.7

400

122.8

500

100.4

600

84.5

700

73.3

800

64.5

900

57.8

1000

52.2

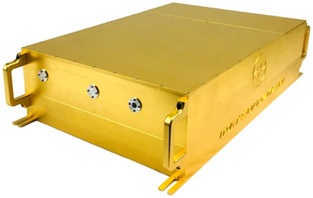

产品示意图







本文档版权属于美国光弦公司(PhotonString, Inc.)所有

转载请注明出处。

光弦公司皮秒激光器
