苏州贰陆激光切割头新品推荐

星之球科技 来源:荣格2015-10-14 我要评论(0 )

1m 金属板切割头直线型和90度折弯型切割头具有紧凑的结构,模块化设计,从而使贰陆能够为客户提供宽范围的切割解决翻案。

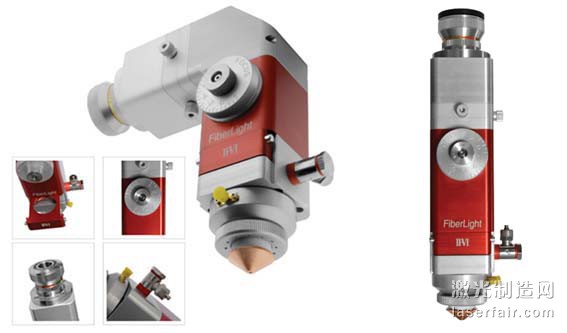

 1μm 金属板切割头



直线型和90度折弯型切割头具有紧凑的结构,模块化设计,从而使贰陆能够为客户提供宽范围的切割解决翻案。可靠的结构和灵巧的设计使切割头能够适用多种材料和厚度切割。切割头为终端客户在方便性和高效切割方面有优秀的表现。.

特性

• 体积紧凑,重量轻,适用于2D或者3D的各种应用

• 大范围的简便调整功能和明确的焦点位置指示

• 直线型和90度转角结构均可实现

• 10mm 焦点调节范围

• 模块化设计,客户可以有6种不同放大倍率的选择来获得不同光斑

• 客户安装板和水冷功能可选

• 保护窗快速更换

• 可选的高度传感器模块

光学指标

最大功率        2kW

激光波长        1.025 - 1.08μm

激光接头类型    QBH, QCS, PIPA

准直镜焦距      60mm, 72mm

聚焦镜焦距      90mm, 120mm, 180mm

放大率*         1.25x, 1.5x, 1.67x, 2.0x, 2.5x, 3.0x

系统有效孔径    19mm

透过率          >97%

中心调整        ±1mm in X & Y轴

聚焦镜保护窗    抽屉式

* 可根据客户要求定制放大倍率

切割头喷嘴指标

喷嘴类型                    单孔

喷嘴孔直径                  1.0mm 到 3.0mm

焦点到喷嘴表面的调整范围    +2.0mm 到 -8.0mm

最大辅助切割气体气压*       25 bar

气体类型                    惰性和活性

* 标准Fiberlight的最大气压值20 bar

高度传感器*

电压要求          24 V直流

输出–线性范围    0 - 10V模拟信号

校准              手动

响应时间          <1ms

缆线长度          2 Meters

高度调节范围      10mm

* 可客户定制

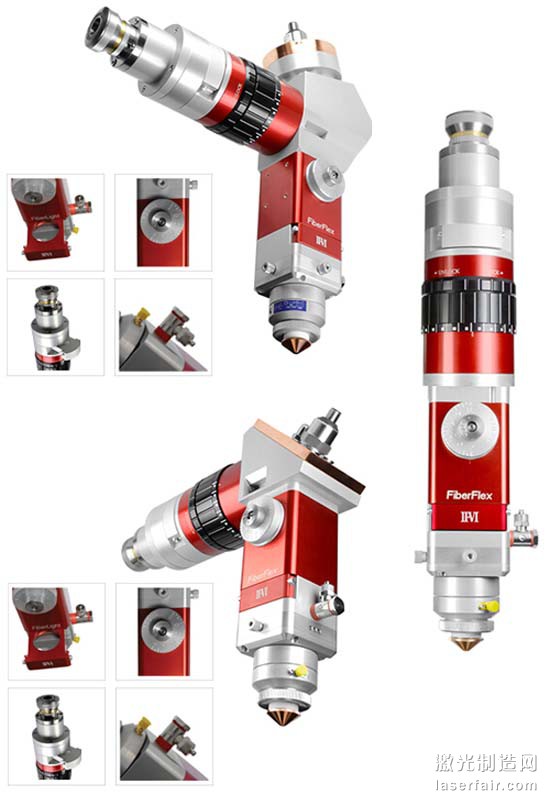

1μm 金属片切割头


FiberLight FLEX 系列切割头是紧随II-VI FiberLight产品之后的又一创新产品。 FiberLightFLEX是针对不同厚度的各种材料的综合解决方案。 FLEX具有可变焦距的准直镜,使用者可以实现2倍率的焦距调整范围。除了具有标准的10mm焦点位置手动调节能力外,FLEX还可以通过变曲率反射镜(VRM),使使用者获得额外15mm的动态聚焦调整范围。这些先进的特性,使FLEX成为切割金属片的全能工具。

特性

• 可供选择的4个不同结构, 90°无变焦反射镜,90° 带有45° AOI 变曲率反射镜(VRM), 90° 带有接近正入射的变曲率反射镜(VRM)

• 除了标准的手动调焦功能外,变焦反射镜(VRM)提供了额外的自动变焦功能

• 具有最大25mm的焦点位置调节能力

• 针对不同的应用,使用者可以通过调整准直镜焦距来实现最优的光斑大小选择

• 倍率变化范围 1.25x – 2.5x

• 安装平台和水冷功能可选

• 在准直径和聚焦镜保护窗之间可实现快速的保护窗互换

• 可选的高度电子传感器

光学指标

最大激光功率          3.5kW

激光波长              1.025 - 1.08μm

激光器接口模式        QBH, PIPA

准直镜焦距            60mm - 120mm范围内连续可变

聚焦镜焦距            150mm

倍率范围              1.25x - 2.5x范围内连续可变

光学系统有效口径      30mm

透过率                >98%

中心调整范围          ±1mm in X & Y 轴

聚焦镜保护窗密封抽屉型

准直镜保护窗          密封抽屉型

模式和特性


变曲率反射镜指标(VRM)

曲率半径变化范围      5MCC to 5MCX

压强变化范围          0 to 6 bar

增压方法              空气

有效口径              30mm

入射角                15° or 45°

切割喷嘴指标

喷嘴类型                           单孔

喷嘴内孔直径                       1.0mm to 3.0mm

焦点到喷嘴表面的手动调节范围       +2.0mm to -8.0mm

焦点到喷嘴表面手动+VRM调节范围     +9.5mm to -15.50mm

辅助切割气体的最大压强             25 bar

气体类型                           惰性和活性气体均可

高度电子传感器*

电压要求             24 Volts DC

输出信号–线性       0 - 10V 模拟信号

校准                 手动

接触式传感器         24V 输出

响应时间             <1ms

传感器缆线长度       2 Meters

高度传感范围         10mm
