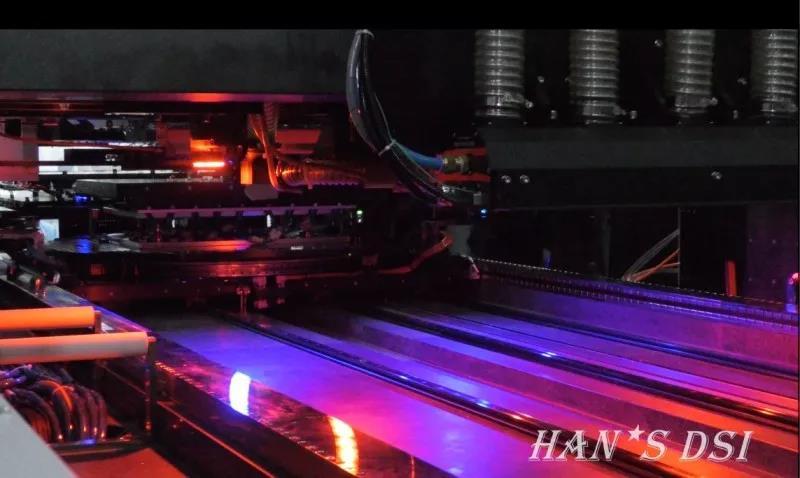

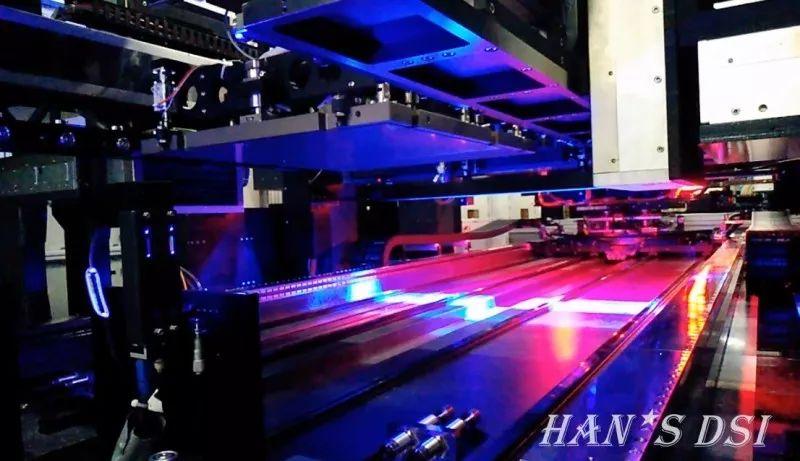

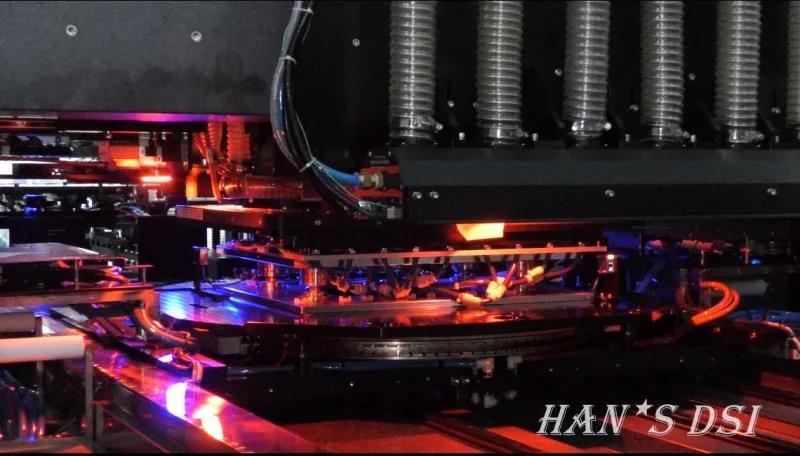

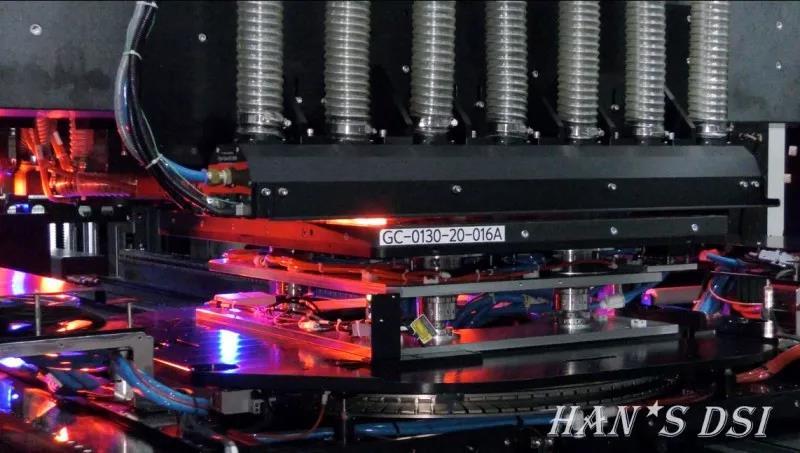

大族设备工作细节图

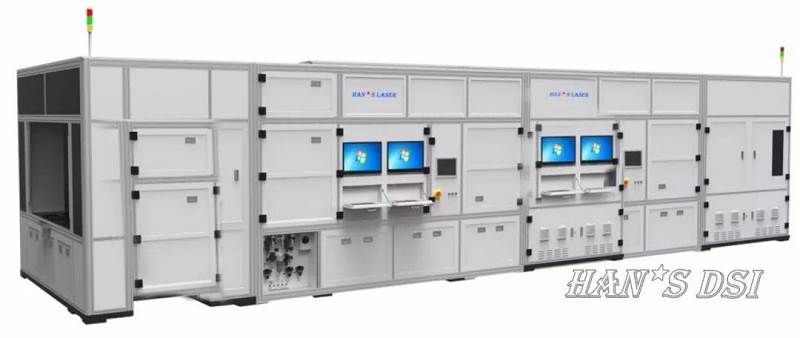

大族柔性显示屏切割设备

设备特点：

1）本设备主要应用于PET＋PI膜＋PET等OLED高分子聚合材料的激光切割加工；作为选项而增加的“裂片装置”可实现对带玻璃衬底的PET＋PI高分子聚合材料的激光切割加工；

2）产品经过预定位、精定位、线扫精定位等多级CCD视觉的精确定位；基于大幅面柔性膜的搬运、整平等自动化控制；以及particle处理的流体抽尘技术；

3）根据CIM下载数据进行1到12产品的自动激光切割；

4）Inline架构，MGV或ROBOT FORK上料；

5）自动Pad Open和除Dummy；

6）多振镜下的四轴联动和PSO激光同步控制；

7）可对切割后的CELL进行AOI检测及分BIN，可检测产品尺寸、切割精度、切割轨迹HAZ等边沿效果；

8）大族激光（002008）自主知识产权及专业的超快激光外光路设计系统，加工后产品边缘效果良好。

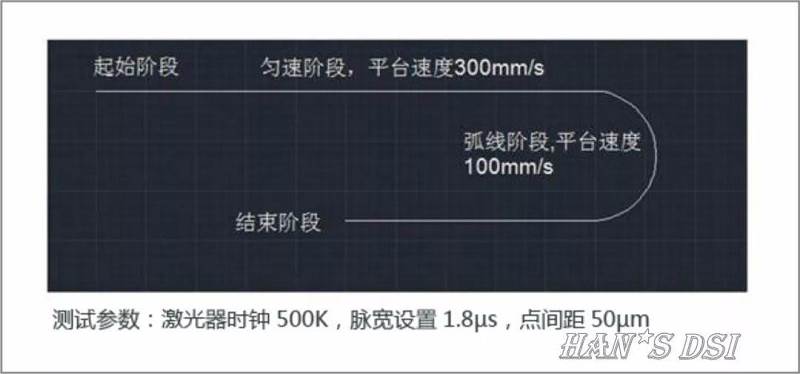

该设备集分切、倒角、检测于一体，采用了高精度的四轴联动PSO（位置同步输出）功能切割技术。首先XY平台和振镜的四轴联动可实现大幅面的无缝拼接，而激光器的PSO功能可以实现等点间距等能量的切割，彻底解决传统方式切割范围太小、激光器在不同速度下切割能量不均匀的问题。下图为在PSO功能下切割异形的效果。

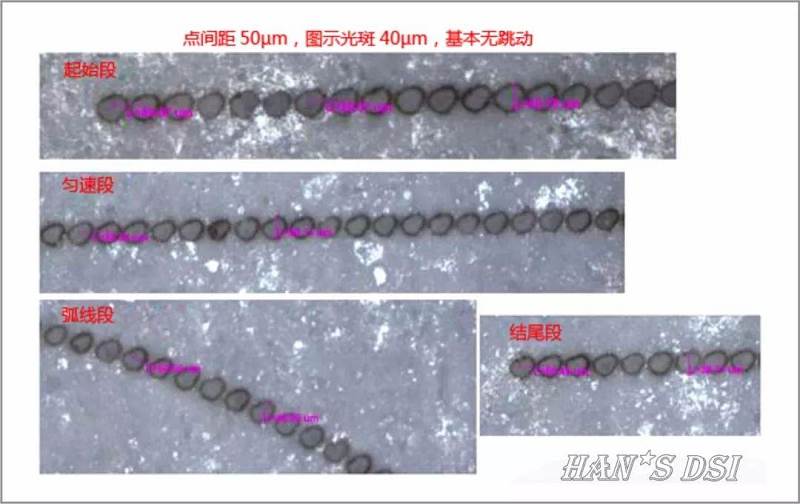

PSO切割方式微观效果图
