一、    LCD （ Liquid Crystal Display）液晶显示器

我们由LCD入题！提到液晶，液晶电视无疑是大家联想到最多的词。其液晶显示器简称LCD（Liquid Crystal Display），采用的是一种介于固态和液态之间的物质，具有规则性分子排列的有机化合物。当加热时，其呈现透明状的液体状态，冷却后出现结晶颗粒的混浊固体状态的物质。

用于液晶显示器的液晶分子结构排列类似细火柴棒，被称为Nematic液晶，采用此类液晶制造的液晶显示器也就称为LCD(LiquidCrystal Display)。而液晶电视是在两张玻璃之间的液晶内，加入电压，通过分子排列变化及曲折变化 再现画面，屏幕通过电子群的冲撞，制造画面并通过外部光线的透视反射来形成画面。

按照背光源的不同，LCD可以分为CCFL（Cold Cathode Fluorescent Lamp）冷阴极荧光灯管和LED发光二极管（Light Emitting Diode）

CCFL的优势是色彩表现好，不足在于功耗较高；LED 的优势是体积小、功耗低，因此用 LED 作为背光源，可以在兼顾轻薄的同时达到较高的亮度。其不足主要是色彩表现比 CCFL 差，所以专业绘图 LCD 大都仍采用传统的 CCFL 作为背光光源。

需要注意的是：许多用户认为液晶显示器可以分为LED和LCD，这种认识在某种程度上属于被广告误导了。

正解：LCD包括LED。

二 .LED（LightEmitting Diode），发光二极管

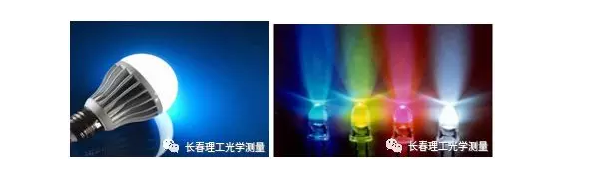

谈到LED老百姓第一反映就是节能，没错，LED节能灯，既节电，又照明。

LED，发光二极管（Light Emitting Diode），是一种有镓、砷与磷的化合物制成的二极管，其核心是由P型半导体和N型半导体晶片，在P型、N型半导体之间有一个过渡层，称为PN结。在某些半导体材料的PN结中，注入的少数载流子与多数载流子复合形成激子时，就会把多余的能量以光的形式释放出来，从而把电能直接转化为光能。这种龙注入式电致发光原理制成的二极管，就叫做发光二极管，也就是俗称的LED，当他处于正向工作状态时（即两端加上正向电压），电流从LED阳极流向阴极时，半导体晶体就会发出紫外到红外不同颜色的光线，光的强弱与电流有关，光的颜色与构成材料有关。通常，磷砷化二镓二极管发红光，磷化镓二极管发绿光，碳化硅二极管发黄光。

LED的优点则是属于冷性发光，使用寿命长，消耗电力大约是传统钨丝灯泡的十分之一，污染低、体积小和反应速度很快。

三.OLED（Organic  Light Emitting  Diode），有机发光二极管

OLED又称有机电激光显示。OLED的基本结构是有一薄而透明的具有半导体特性的铟锡氧化物，与正极相连，再加上另一个金属阴极。整个结构层中包含：空穴传输层、发光层、电子传输层。在电场的作用下，阳极产生的空穴和阴极产生的电子就会发生移动，分别向空穴传输层和电子传输层注入，迁移到发光层。当而正在发光层相遇时，产生能量激子，从而激发发光分子产生可见光。当电力供应至适当电压时，正极空穴与阴极电荷就会在发光层中结合，产生光亮，依其配方不同产生红绿蓝光，按照三基色原理形成基本色彩。

简单地说，OLED是通过有机化合物来自发光并且保存电力。

LED与OLED是当今发光与显示领域最热门的技术与材料，就本质来说，两者都是半导体发光器件，LED采用了无机材料，而OLED采用的是有机材料。

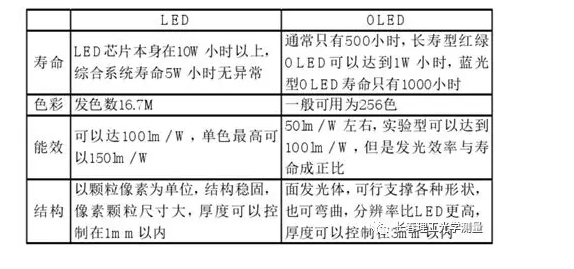

由于材料不同，构造不同，加工工艺也不同，所以有很多差异，下面列出了LED与OLED的一些比较特点：

从上面可以看出，LED和OLED用于显示领域具有一些共同的相较于传统显示技术（CRT   LCD  PDP）明显的优势，如效能高，工作电压低，小型化，超薄、超亮等。

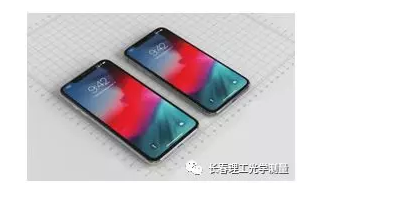

做了这么多铺垫，接下来回题，来说说Iphone X为什么那么贵。

先知道一下，在发布IphoneX之前，苹果手机全部是用的LCD屏。那么OLED有哪些优势特性，让苹果渐渐要抛弃使用了十年的LCD屏幕呢？

1. 1.       OLED可弯折。三星的Note和S系列可以做曲面屏，而iPhone就没有，因为LCD屏，弯不了！

2. 2.       OLED是屏下指纹技术的必然选择。因为只有OLED才能把屏下指纹排线和屏幕排线做在一起。

3. 3.       OLED触屏反应快，因为它比LCD更薄，对手指操控更易捕捉。

4. 4.       OLED功效更小。

5. 5.       OLED色域更广，色彩对比度更鲜艳生动。

四、    Micro LED

Micro LED，微发光二极管，是将LED微缩至原来的1%，长度在100um以下，技术可将显示微米等级的红、绿、蓝三色的Micro LED搬移到基板上。每一个Micro LED可被视为一个像素，能够单独驱动点亮，呈现出画面细腻度更高、对比度很强的精致画面。

Micro  LED 在业内被认为是终极 LED，与OLED一样，都是由发光二极管构成，两者都是“自发光”，其可以提供与 OLED 一样的对比度和颜色表现，也一样轻薄。而由于两者材料的不同，理论上，Micro LED 在亮度、响应速度、对比度、色彩饱和度上都可能比 OLED 有更好的表现。而在显示密度上，Micro LED 可以进一步突破。

理论上，如果iPhone 8上采用 Micro LED，像素密度可以达到 1500ppi 以上。

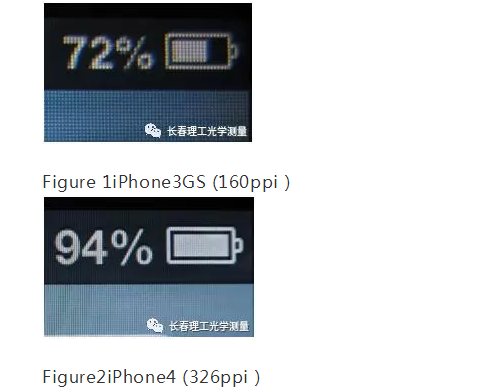

PPI（Pixels Per Inch），像素密度，表示每英寸所拥有的像素（pixel）数目。手机屏幕的PPI当达到一定数值时，人眼就分辨不出颗粒感了。

通过上述两图对比，好奇的你就不难体会到Micro LED的巨大力量了吧~

现实使用中，OLED 必须减少白色画面与高亮度显示，才能达到省电效果，而 Micro LED 在功耗方面，可以比 LCD 低 90%，比 OLED 低 50%。

五、    总结

无论是LED还是OLED，目前都还存在适用局限性的问题。OLED技术已经渐趋成熟，随着生产工艺改进，有望在近几年逐步取代LCD。总体性能上无机LED还是更加有优势，但是在成本和工艺上存在问题，无法小型化。Micro LED 的实质，是 LED 的微型阵列，这也直接决定了其极高的技术难度

目前Micro LED制造成本仍比现有显示产品高3至4倍，厂商间都在努力降低成本。IHSMarkit 曾预测，Micro LED未来潜在市场规模约可达到300亿-400亿美元。MicroLED

在今天所处的状况和 15 或 20 年前 OLED 所处的状况是相似的。如果 Micro  LED 能克服巨量转移和成本问题，那么 Micro  LED 屏实现商用指日可待。然而目前离那个阶段还十分遥远，至少需要10 年以上的时间来孕育。

参考文献：

[1]王钧,梁景双.LED与OLED显示技术说明和应用分析[J].科技与企业,2014(08):361-362.

[2]闵杰. 挑战液晶和OLED，Micro LED为时尚早[N]. 中国电子报,2018-01-23(004).

[3]姚翀. Micro LED取代OLED？结论有点早![N]. 南方日报,2018-03-22(B03).
