激光熔覆是采用高能量激光作为热源，合金粉末作为覆材，通过激光辐照合金粉末同步作用于工件表面快速熔化形成熔池，再快速凝固形成致密、均匀并且厚度可控的冶金结合层，

提高金属零部件的耐磨、耐蚀、耐高温、抗氧化等性能，不仅能让已失效的零件恢复使用，且能显著延长新零件的使用寿命。

本文采用三种配置和多种合金粉末做了一系列熔覆参数验证实验，实验中主要的配置器件包括激光器、熔覆头、送粉器、送粉喷嘴、冷水机等。

配置一实验

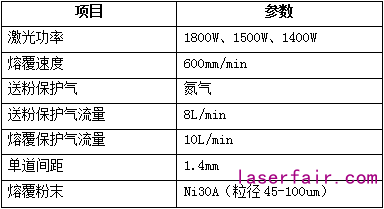

采用以上参数，将激光器功率调到三个不同功率段，进行激光熔覆加工，得到如下效果：

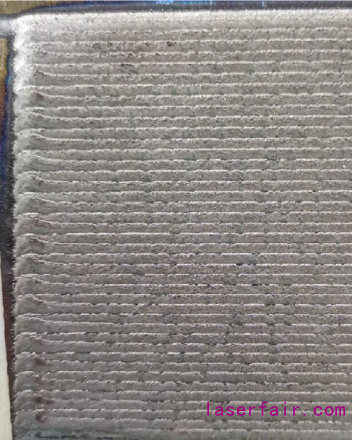

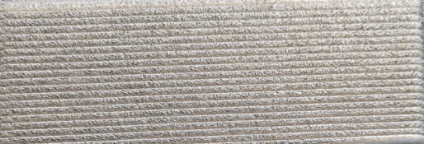

1800W熔覆效果▲

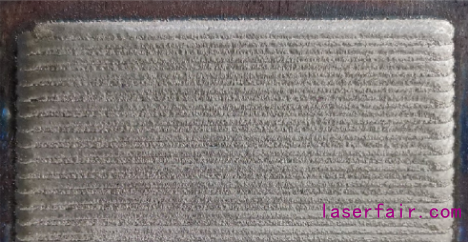

1500W熔覆效果▲

1400W熔覆效果▲

所用激光器：2500W半导体激光器（芯径400um）

配置二实验

采用以上参数，将激光器功率调到两个不同功率段，进行激光熔覆加工，得到如下效果：

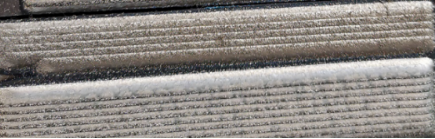

1500W熔覆效果▲

1300W熔覆效果▲

所用激光器：4000W光纤激光器（芯径400um）

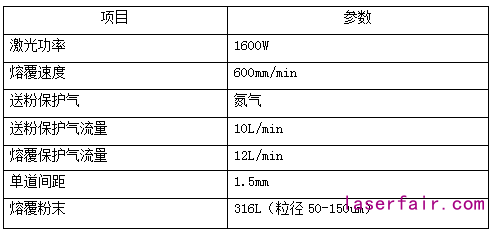

配置三实验

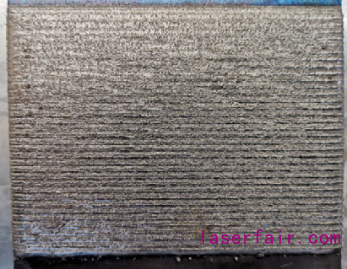

熔覆效果▲

所用激光器：2000W光纤激光器（芯径600um）

从以上熔覆效果可见：

1、使用创鑫半导体激光器和光纤激光器搭配三种不同品牌的配置，都可以制备出满足客户要求的熔覆层（熔覆层厚度1mm，硬度28HRC－32HRC，没有裂纹、气孔等缺陷）。

2、使用创鑫半导体激光器制备熔覆层，当固定其他参数不变时，使用激光功率在1400W－1800W范围内制备熔覆层，不会影响熔覆层的质量。

3．使用创鑫光纤激光器制备熔覆层，当固定其他参数不变时，使用激光功率在1300W－1500W范围内制备熔覆层，不会影响熔覆层的质量。
