飞秒是度量时间长短的一种计量单位，也称为毫微微秒，1飞秒为1秒的一千万亿分之一。飞秒激光，顾名思义就是在飞秒的时间段内发出的脉冲激光，也就意味着能量在飞秒间瞬间释放。有一个成语叫蓄势待发，正好可以用来形容能量在飞秒内的集中爆发。

飞秒激光有何惊人之处？一是瞬时峰值功率非常高，甚至比全世界发电总功率还要多出百倍，二是能聚焦到比头发的直径还要小的空间区域内，使电磁场的强度比原子核对其周围电子的作用力还要高。高峰值功率、能聚焦，由此带来飞秒激光一个非常显著的特质，光强甚至能达到10²²W/cm²量级。这样的强度远远超过了原子内部相互作用的库伦场，所以，飞秒激光脉冲能轻易使电子脱离原子的束缚，形成等离子体。

正是因为具有超快超强的特点，飞秒激光被广泛应用于信息、环境、能源、医疗等各个领域。“为什么飞秒激光能用来做手术？因为眼部神经血管很丰富，手术需要稳、准、狠，而这把‘激光刀’干净利索，只对聚焦点区域产生作用，不影响周围环境。”邱建荣说。

稳准狠的飞秒激光，是不是跟古龙笔下例无虚发的小李飞刀有几分相似呢？

当将飞秒激光聚焦到透明材料内部时，会产生一系列基于多种高度非线性效应的物理化学动力学过程。尽管飞秒激光有这么多用处，但是科研人员对其机理依旧知之甚少。

邱建荣团队长期从事飞秒激光与材料相互作用研究，并取得一系列高度原创的重要突破，处于国际领先地位。比如他们发现了飞秒激光诱导折射率变化、偏振依赖纳米光栅、沿激光传播方向周期性纳米孔洞等新现象和新机制，开拓了空间选择性操控离子价态、直写三维光波导、析出和擦除功能纳米晶体等新技术，部分成果已经在集成光路、光通讯等领域得到应用。

取得这次成果的第一步是制备均匀透明玻璃。“如果玻璃里面有一点气泡、结石或者条纹就会影响折射率分布，最终导致基于多光子效应的光与玻璃相互作用效果的剧烈变化。”研究团队利用长期研究积累的丰富经验，在大量实验的基础上，成功烧制出了均匀的适合激光加工的前驱体玻璃。

接下来的一步就是把飞秒激光聚焦照射到玻璃内部。但是刚开始的试验，团队并没有找到规律，邱建荣团队开展了他们一贯所提倡的“地毯式轰炸”试验模式，反复调整，反复试验。在经过精心设计和一系列优化后，团队最终获得了理想的超快激光精雕工艺，成功在玻璃内部实现了组分可调的钙钛矿纳米晶（图1），在“一瞬间”的时间尺度就能随心所欲实现结构和性能操控。

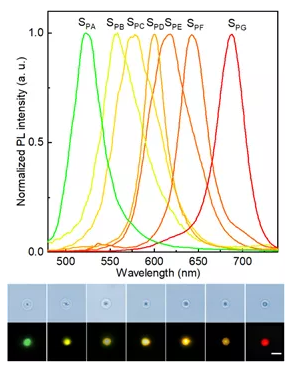

图1 超快激光直写玻璃中成分可调节的CsPb(Br_1-xI_x)₃钙钛矿的纳米晶光致发光光谱，以及对应的光学和荧光照片，比例尺为10μm。

接下来是如何进一步让激光在瞬间刻出具有众多像素点构成的三维图案？如何利用透射扫描电镜观察比头发丝还要细得多的刻痕？团队在踏踏实实的研究中攻克了一个个难关。

2019年团队第一次能够调控一种发光颜色。经过进一步系统研究，如今团队已经能调控多种发光颜色了。

“我一直认为科学研究没有什么捷径可走，我们需要老老实实一步一个脚印地开展实证。”邱建荣说。

团队以含Cl--Br--I-的卤氧化物复合玻璃为例，实现了在玻璃中具有可调谐成分和带隙的钙钛矿纳米晶3D直接光刻，形成的纳米晶在紫外线照射、有机溶液浸泡和250摄氏度高温环境中表现出显著的稳定性，展示了这种3D结构纳米材料在光存储、Micro-LED和全息显示方面的应用。

为了进一步展示该技术的特点，研究团队在微米级精度内实现了应用于多维信息编码和防伪的钙钛矿纳米晶彩色图案化，以及在一块Cl--Br--I-共掺杂玻璃内部的全彩色发光图案和3D微螺旋直写以及三维全息显示（图2）。由于超快激光诱导的液相纳米分离只发生在玻璃内部的局部位置，三维激光直写技术排除了材料合成和器件加工过程中有机组分(试剂和溶剂)的污染。此外，稳定性实验表明该类器件可以在各种环境中长期使用。

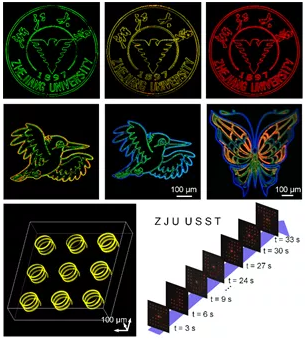

图2 飞秒激光三维直写玻璃中钙钛矿纳米晶的彩色发光图案和全息显示。

此项研究的一个应用方向就是三维、四维甚至更多维度的光储存。“现有的存储设备多为磁存储，有一些缺点，一是使用寿命只有3-5年，二是耗能比较大，散热要求高。”谭德志表示，光存储不仅功耗小，而且容量有望达到1PB/光盘，将是一个大有可为的未来发展方向，预期存储寿命将达到几百万年之久。

该工作得到了国家自然科学基金的资助（U20A20211, 51902286, 61775192, 61905215, 51772270, 62005164)和上海市前沿科学中心项目2021-2025 (NO.20)的资助。论文链接：https://www.science.org/doi/10.1126/science.abj2691
