英诺激光震撼推出全新“FIT”系列一体式低功率紫外固体激光器,机身小巧紧凑,安装使用便捷,具备优异光束质量,实现高性能高性价比,广泛适用于不同材料的激光打标。

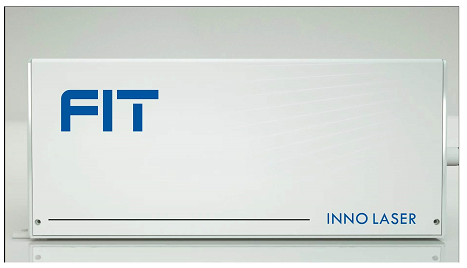

“FIT”系列特点与优势 1外观简洁,采用一体式结构 全新FIT系列激光器外观方面采用的是白蓝配色,整体干净整洁。 采用一体式结构设计,机身结构小巧紧凑,节约安装空间,为集成商带来快速的低成本集成;机体重量轻,仅为4KG,便于运输与安装。 2光路及电路一体 光路及外部驱动电路合为一体,使得该产品系列具有极强的抗干扰能力,线路连接减少,减低故障风险,提高稳定性。 3一键启动功能 FIT系列拥有开机一键启动功能及简易便捷的操作软件,极大提升用户体验。 4水冷型设计 水冷型温控系统可保证激光器的温控精度高、响应速度快、功耗相对低,能适应各种恶劣、极端环境,是严苛环境中的高要求工作应用的理想选择,可为客户实现更短的产品开发周期和更快的投资回报。

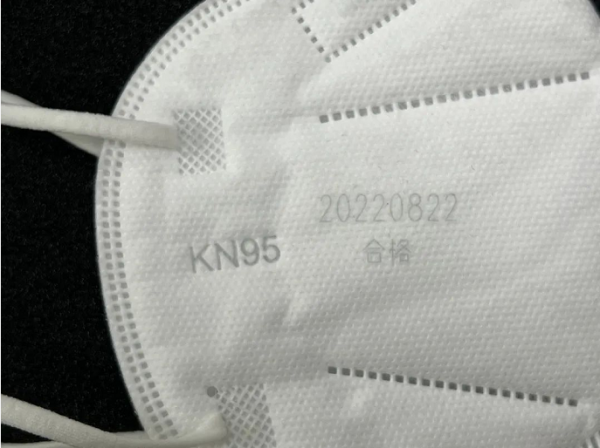

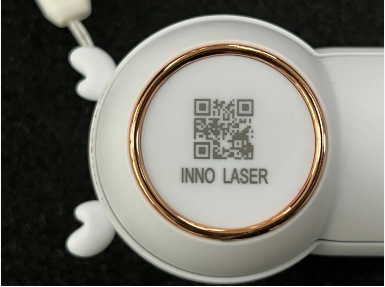

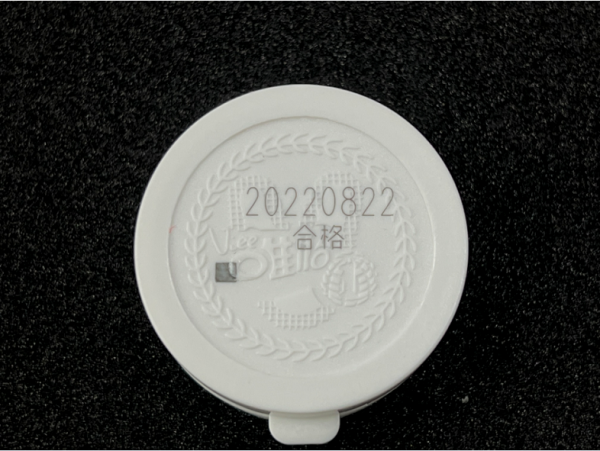

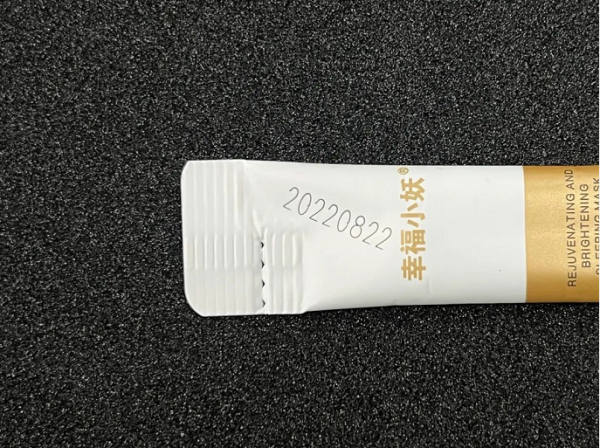

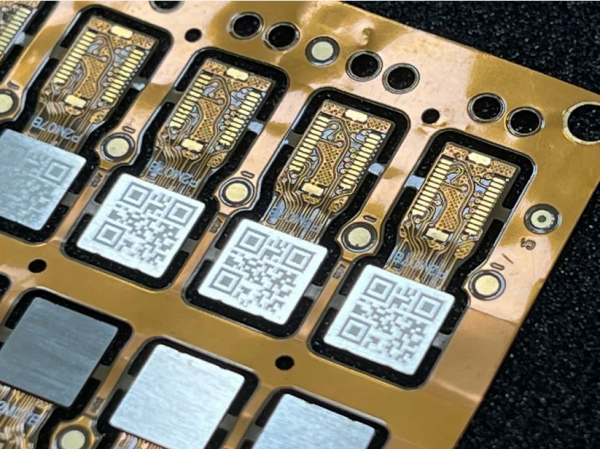

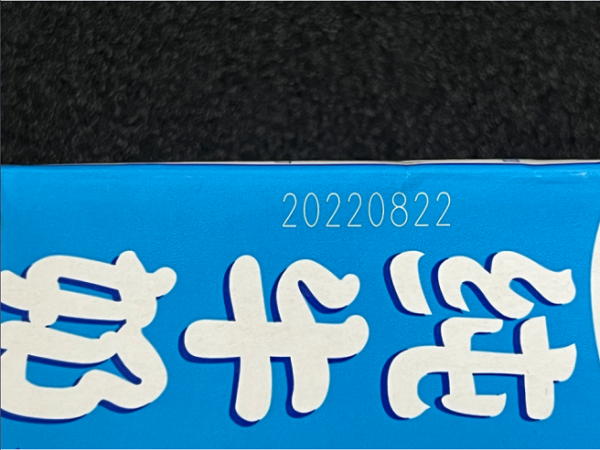

“FIT”系列激光器的应用 FIT系列激光器广泛应用于不同材料的激光打标,可快速刻出精美的LOGO、文字、图案、日期、二维码和生产批号等。例如材料的表面标记、流水线飞行打标、FPC/PCB打标、食品包装打标、玻璃内雕等领域都是极具性价比的选择。

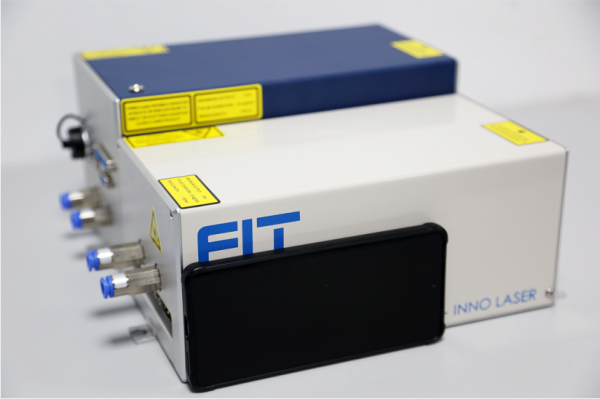

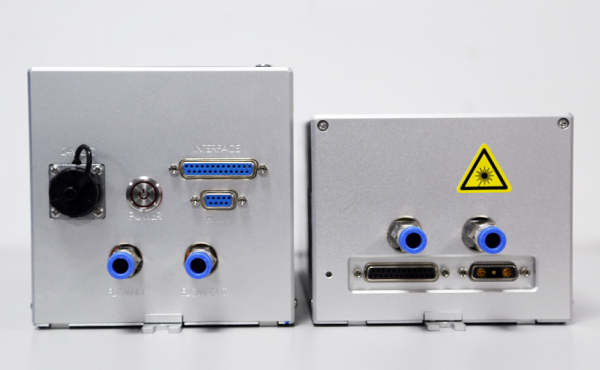

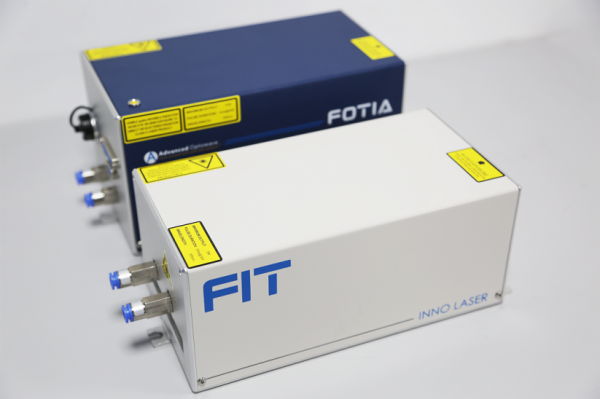

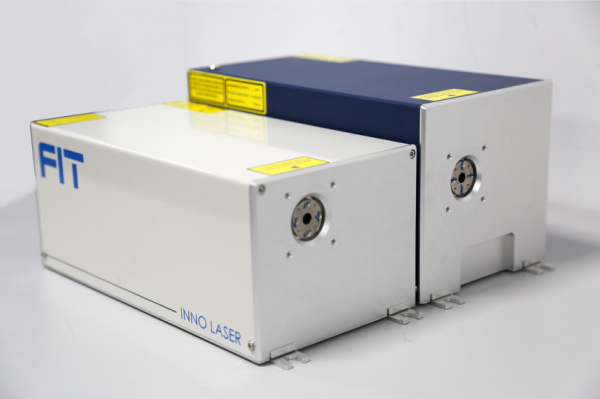

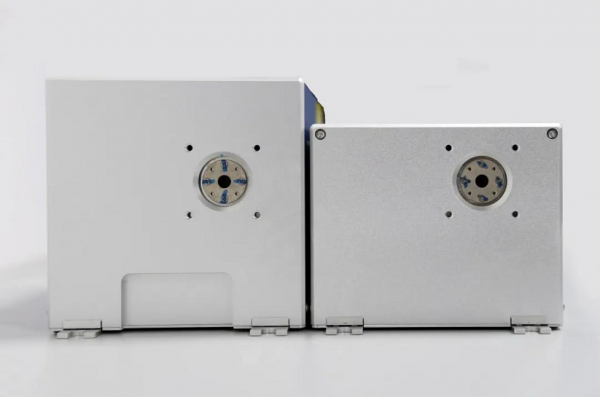

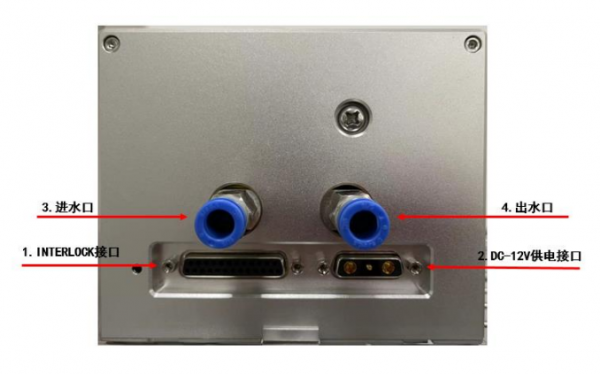

“FIT”激光器设计介绍 1全新一体化紧凑设计 FIT系列采用全新一体化设计,FIT 总体机身尺寸仅为264x139x114(mm),总体尺寸及高度上较我司FOTIA(ONE)系列(下图蓝色激光器)更小、重量更轻,整体更匀称。 对比图 “FIT”激光器与手机对比图 2部分安装设计保持一致 激光器的安装脚位置、机身长宽尺寸、出光口高度与FOTIA (ONE)系列保持一致,着重考虑客户光路的兼容性,方便了客户的快速切换,无需对现有设计做改动。 上为 FOTIA(ONE) 激光器,下为 FIT 激光器 3接口介绍 FIT系列激光器接口更加简洁,在电气接口上只保留12V供电接口和25针信号接口。 考虑到兼容性问题,除增加了串口通讯功能外,25针信号接口的定义上与FOTIA(ONE)系列保持一致。
“FIT”激光器安装及使用方法 安装小提示 1. 需要DC12V电源供电,功率要求≥350W。 2. 需要制冷量≥300W,控温精度0.1℃的冷水机系统。 3. 推荐使用PWM信号控制出光,可通过PWM信号的频率和占空比控制激光器出光的频率和功率大小。 4. 提供自动开机功能,客户也可以根据需求把钥匙开关接口接到机台,进行激光器的开关机。 5. 可选择有指示光或无指示光的工作模式,客户可通过AOC控制软件切换PTR(上升沿/下降沿触发),或通过切换PWM信号待机电平(5V/0V)自行切换。
